Контрольная стрелка (ябедник) для манометров ТМ
Контрольная стрелка (ябедник)
1 из 4
Предназначена для регистрации значения максимального давления в системе без непосредственного наблюдения со стороны оператора.

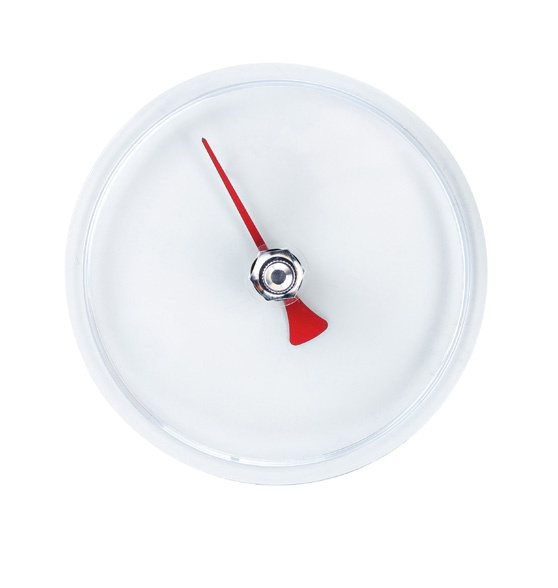

Представляет из себя конструкцию в виде красной стрелки с выступом, в который упирается показывающая стрелка манометра, фиксируя значение максимального давления в системе. Контрольная стрелка может быть установлена на приборы 20 и 21 серии, диаметром 100 и 150 мм, с минимальным давлением от 0,25 МПа.
Возможность установки
Для ТМ-520, -521, -620, -621
Максимальная температура измеряемой среды, °С
150
Регулировка
Ключом (в комплекте)
Стекло
Органическое
Стрелка
Алюминий
Цена
| Наименование | Цена с НДС, руб. |
|---|---|
| Контрольная стрелка для манометров ТМ-520, -521, с установкой | 690 |
| Контрольная стрелка для манометров ТМ-620, -621, с установкой | 845 |

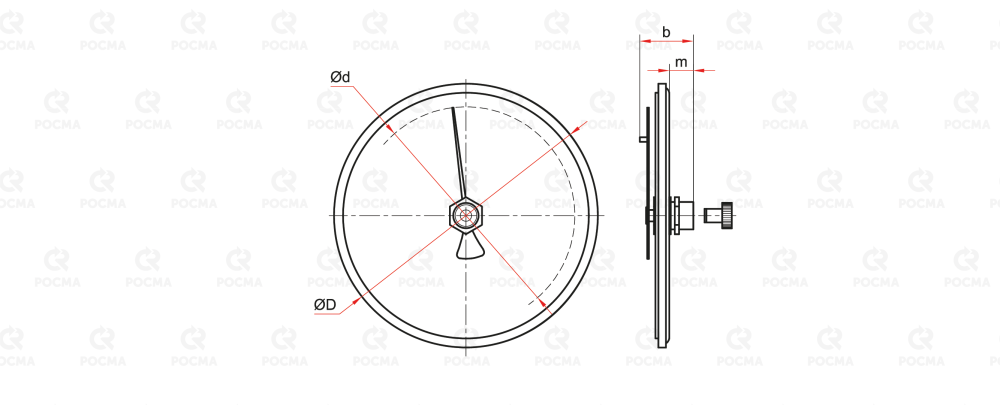

Чертежи
Основные размеры (мм), вес (кг)
| Тип | Ø | D | d | b | m | Вес |
|---|---|---|---|---|---|---|
| ТМ-520, -521 | 100 | 104 | 76 | 22 | 9 | 0,04 |
| ТМ-620, -621 | 150 | 156 | 120 | 23 | 0,10 |
