Пятивентильный блок 5ВБ
Пятивентильный блок 5ВБ
1 из 2
Применяется
Рабочее давление, МПа
40
Диапазон рабочих температур, °С
−40…+240
Резьба присоединения к процессу*
2×G½
Резьба присоединения к прибору*
2×G½ (накидная гайка)
Резьба дренажного клапана
NPT¼
Межосевое расстояние, мм
54 / 37
Материал корпуса
Нержавеющая сталь 08Х18Н10
Материал игольчатого золотника
Нержавеющая сталь 20Х17Н2
Материал уплотнений
Фторопласт
Максимальный вес, кг
2,80
Техническая документация
НСРП.406123.006ТУ
* — под заказ другие резьбы
Цена
| Наименование | Межосевое расстояние, мм | Резьба присоединения | Цена с НДС, руб. | |
|---|---|---|---|---|
| Пятивентильный блок 5ВБ | 37 | наружная | внутренняя с накидной гайкой | 19840 |
| 54 | 20120 | |||

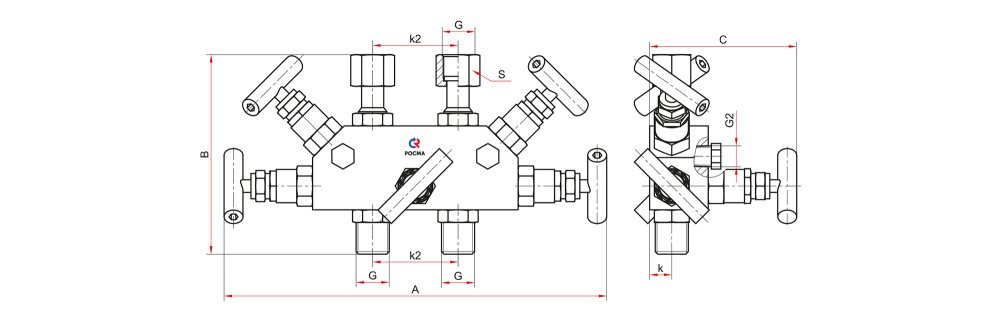

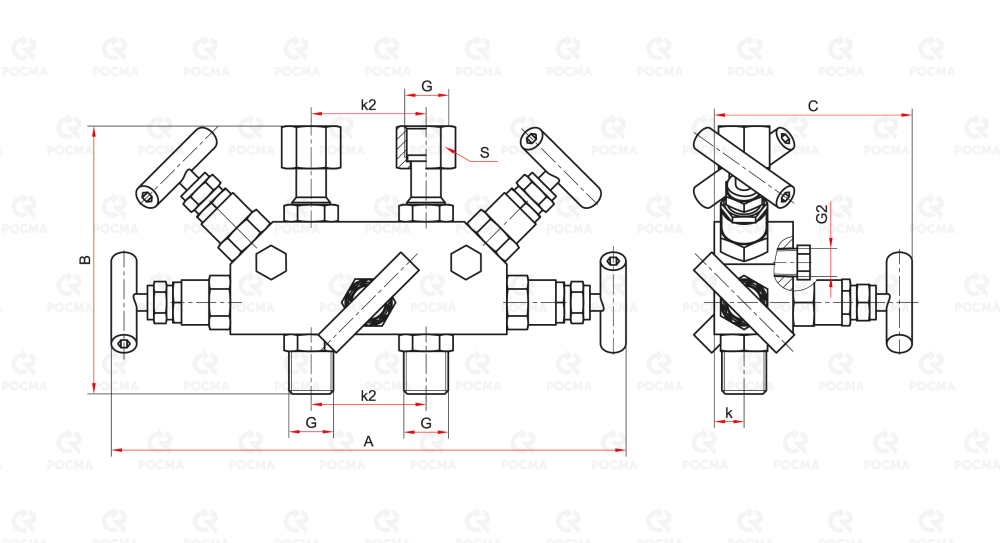

Чертежи
Основные размеры (мм), вес (кг)
| Тип | Применение | A | B | C | E | k | S | G | Вес | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-1 с разностью давлений от | 124 | 37 | 14 | 37 | 24 | 2,75 | |||||
| ТМД-1 с разностью давлений от | 124 | 37 | 14 | 54 | 24 | 2,80 | |||||
Карта заказа
| Тип | Пятивентильный блок 5ВБ | |
| Резьба присоединения к процессу | 2xG½ | |
| Резьба присоединения к прибору | 2×G½ | |
| Исполнение (резьба) | наружная — внутренняя с накидной гайкой | наруж.-(накидная гайка) |
| Межосевое расстояние | 37 мм | |
| 54 мм | ||
Пример обозначения:
Пятивентильный блок 5ВБ 2xG½ наруж. - 2xG½ (накидная гайка), 37 мм
Аналоги
| Росма | Юмас | БД | ИТек ББМВ | Элемер | Флюид-Лайн | Метран | Уралпромдеталь |
|---|---|---|---|---|---|---|---|
| 5ВБ | КЗИ-ВБ-5 | BV | БКН3-115 БКН3-115-01 БКН3-115-08 БКН3-115-13 БКН3-115-15 | БК-С52 БК-С52-И | М5VTV8N | 0104TT52 | ВКВх-5 |
Это оборудование используют с КИП
