Манометры сварочные

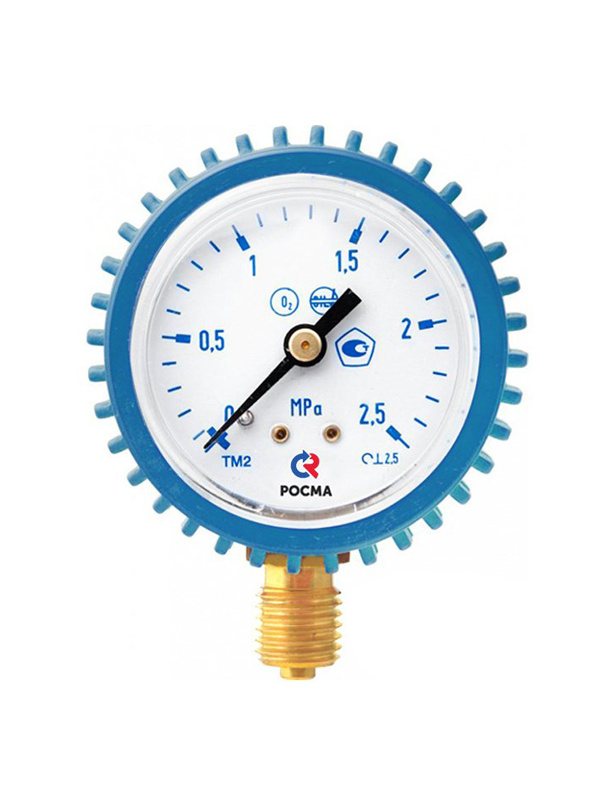

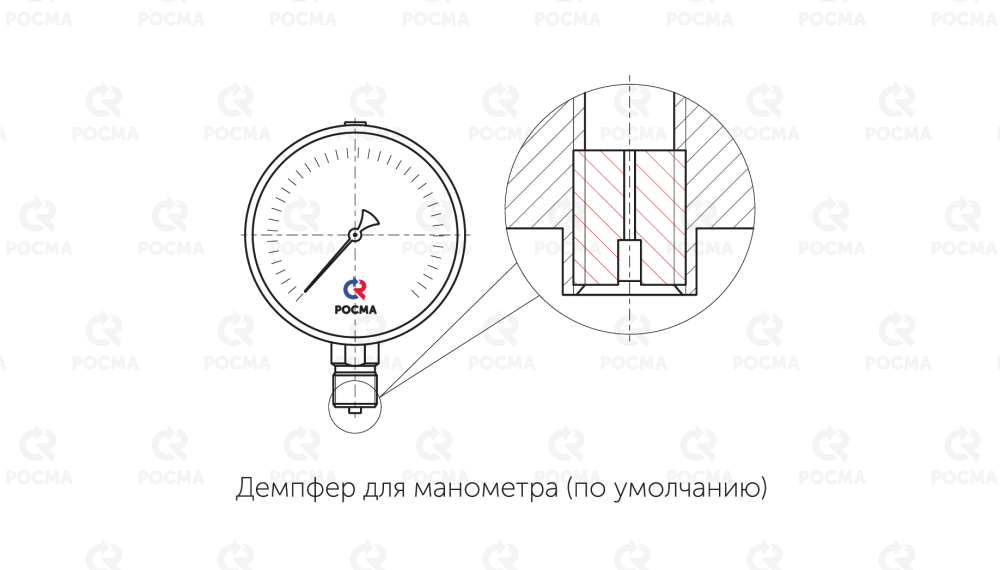

Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях комплектуется защитным резиновым кожухом (кислородный манометр — голубой, ацетиленовый — серый, пропановый — красный и черный цвет для других газов). Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения: применяются в баллонных редукторах и регуляторах.
Могут комплектоваться защитным резиновым кожухом.
50
2,5
0…40 (см. таблицу 1)
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы
Окружающая среда: −60…+60
Измеряемая среда: −50…+120
IP40, сталь 10, цветовое кодирование (см. таблицу 1)
трибко-секторный механизм
Медный сплав
Алюминий
Органическое
Медный сплав
Радиальное
M12×1,5
2 года
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
50 | 2,5 | О2 (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40 | М12×1,5 | радиальное | 370 |
| С2Н2 (ацетилен) — 0…0,4 / 4 | ||||||
| С3Н8 (пропан) — |
||||||
| другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 |
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, Руб. |
|---|---|---|
| Защитный кожух | ТМ | 45 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ | 40 / 50 |
| Свидетельство о поверке к нумерованному прибору | ТМ | 130 |
| Протокол поверки к нумерованному прибору | ТМ | 130 |
| Индивидуальный паспорт на нумерованный прибор | ТМ | 100 |
| Первичная заводская поверка | ТМ | бесплатно |
| Периодическая поверка | ТМ | 140 |
| Обезжиривание прибора под кислород |
ТМ | 160 |

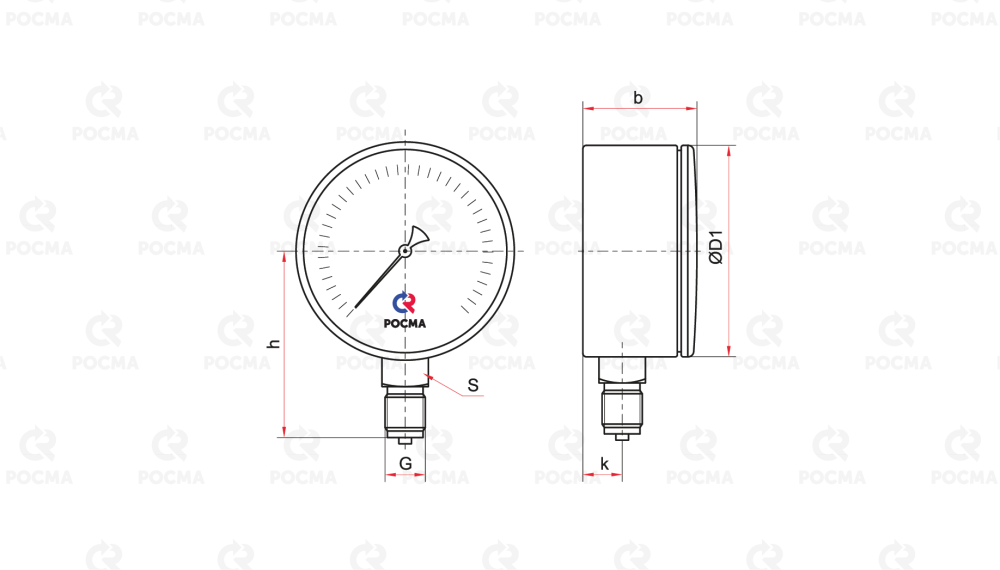

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | b | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| ТМ-210Р.00 | 50 | 50 | 29 | 45 | 10 | 14 | M12×1,5 | 0,09 |
Монтаж/демонтаж манометра на редуктор должен производиться при отсутствии давления. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать газовый манометр разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
При измерении давления кислорода, следует применять манометры только с маркировкой O2 на циферблате.
Прибор следует нагружать давлением постепенно, не допускать резких скачков давления и не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Манометр сварочный необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
| Измеряемая среда | Диапазон показаний, МПа | Цвет корпуса | Цвет циферблата | Цвет шкалы | Обозначения на циферблате |
|---|---|---|---|---|---|
| Кислород | 0…0,1 / 1 / 2,5 / 16 / 25 / 40 | Голубой | Белый | Голубой | O2 маслоопасно |
| Ацетилен | 0…0,4 / 4 | Серый | Черный | Белый | C2H2 |
| Пропан | 0…0,6 | Красный | Белый | Черный | С3Н8 |
| Другие газы | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 | Черный | Белый | Черный | газ |
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 50 | 2 |
| Материал корпуса | сталь, цветовое кодирование (см. таблицу 1) |
1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | кислород | 0…0,1 / 1 / 2,5 / 16 / 25 / 40 |
| ацетилен | 0…0,4 / 4 | |
| пропан | 0…0,6 | |
| другие газы | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 | |
| Резьба присоединения | М12×1,5 | |
| Класс точности | 2,5 | |
| Измеряемая среда | кислород | O2 |
| ацетилен | C2H2 | |
| пропан | C3H8 |
Пример обозначения:
ТМ – 210Р. 00 (0–2,5 МПа) M12×1,5. 2,5 О2
