Манометры железнодорожные с LED-подсветкой
Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Область применения: обслуживание железнодорожного транспорта, машиностроение
100
1,0* / 1,5
* — под заказ для ТМж, ТМВж
| ТМж | 0...0,25 / 0,4 /
0,6 / 1 / 1,6 / 2,5 / 4 / 6 /
10 / 16 |
| ТМВж | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ТМ2ж | 0...0,6 / 1 / 1,6 |
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Окружающая среда: −60…+70
Измеряемая среда: −50…+120
IP54, нержавеющая сталь 08Х18Н10
Нержавеющая сталь 08Х18Н10, байонетное
трибко-секторный механизм
Медный сплав
Алюминий
Пластик, шкала черная на белом фоне или шкала белая на черном фоне
Минеральное
Медный сплав

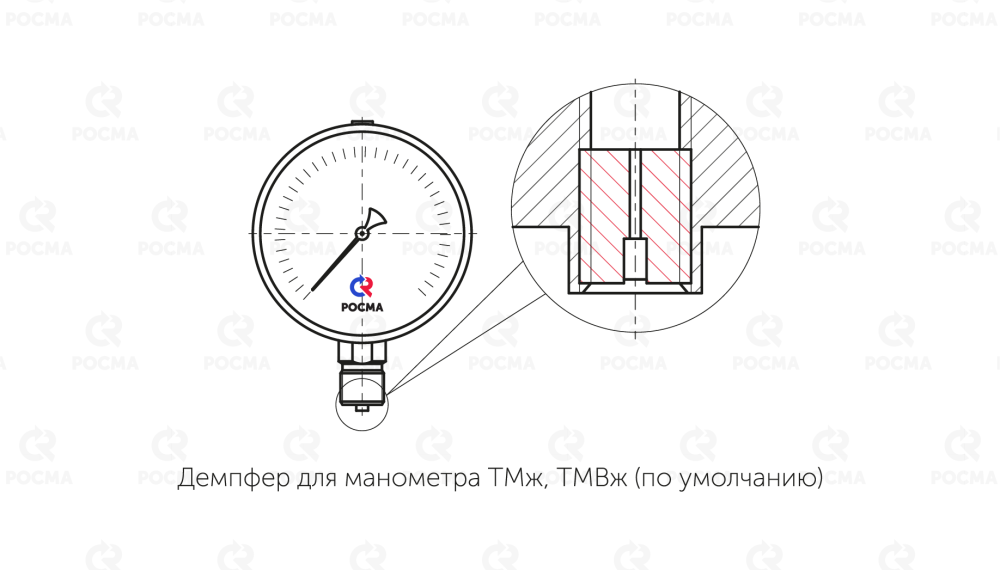

Радиальное — ТМж, ТМВж
Эксцентрическое — ТМж, ТМВж, ТМ2ж
| ТМж ТМВж |
G½**; M20×1,5 |
| ТМ2ж | G¼**; M12×1,5 |
** — под заказ

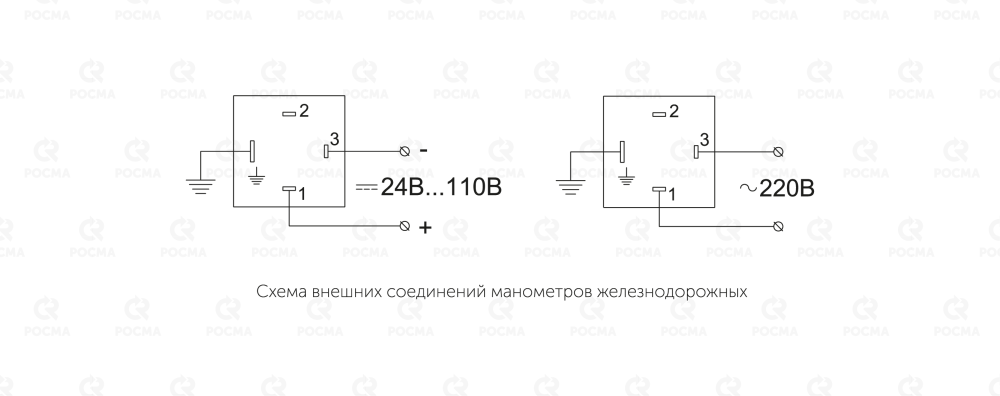

Светодиодная
24DC, 75DC, 110DC, 220AC
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
Подробнее
ТУ 26.51.52-001-4629003-2021
ГОСТ 2405–88
Манометры ТМж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Напряжение питания подсветки, В | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
|
с подсветкой |
100 | 1,0* / 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
24 | М20×1,5 | радиальное с задним фланцем | 4820 |
| 0…16 | 4900 | ||||||
| 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | эксцентрическое с задним фланцем | 4835 | |||||
| 0…16 | 4920 | ||||||
| 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 75 / 100 | радиальное с задним фланцем | 5745 | ||||
| 0…16 | 5825 | ||||||
| 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | эксцентрическое с задним фланцем | 5910 | |||||
| 0…16 | 5990 |
Мановакуумметры ТМВж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Напряжение питания подсветки, В | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
|
с подсветкой |
100 | 1,0* / 1,5 | −0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
24 | М20×1,5 | радиальное с задним фланцем | 4820 |
| эксцентрическое с задним фланцем | 4835 | ||||||
| 75 / 100 | радиальное с задним фланцем | 5745 | |||||
| эксцентрическое с задним фланцем | 5910 |
Манометры ТМ2ж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Напряжение питания подсветки, В | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
с подсветкой |
100 | 1,5 | 0...0,6 / 1 / 1,6 |
24 | М12×1,5 | эксцентрическое с задним фланцем | 6780 |
| 75 / 110 | 8525 |
* — +10% к стоимости прибора
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. | |
|---|---|---|---|
| Исполнение штуцера с резьбой | G½ | ТМж, ТМВж | +10% к стоимости прибора |
| G¼ | ТМ2ж | ||
| Индивидуальная шкала | ТМж, ТМВж, ТМ2ж | +10% к стоимости прибора | |
| Свидетельство о поверке к нумерованному прибору | ТМж, ТМВж, ТМ2ж | 130 | |
| Протокол поверки к нумерованному прибору | ТМж, ТМВж, ТМ2ж | 130 | |
| Индивидуальный паспорт на нумерованный прибор | ТМж, ТМВж, ТМ2ж | 100 | |
| Нанесение на циферблат индивидуальных знаков | ТМж, ТМВж, ТМ2ж | 25 | |
| Первичная заводская поверка | ТМж, ТМВж, ТМ2ж | бесплатно | |
| Периодическая поверка | ТМж, ТМВж, ТМ2ж | 140 | |
| Пломбировка манометра (под заказ) | ТМж, ТМВж, ТМ2ж | 65 | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМж, ТМВж, ТМ2ж | индивидуально | |

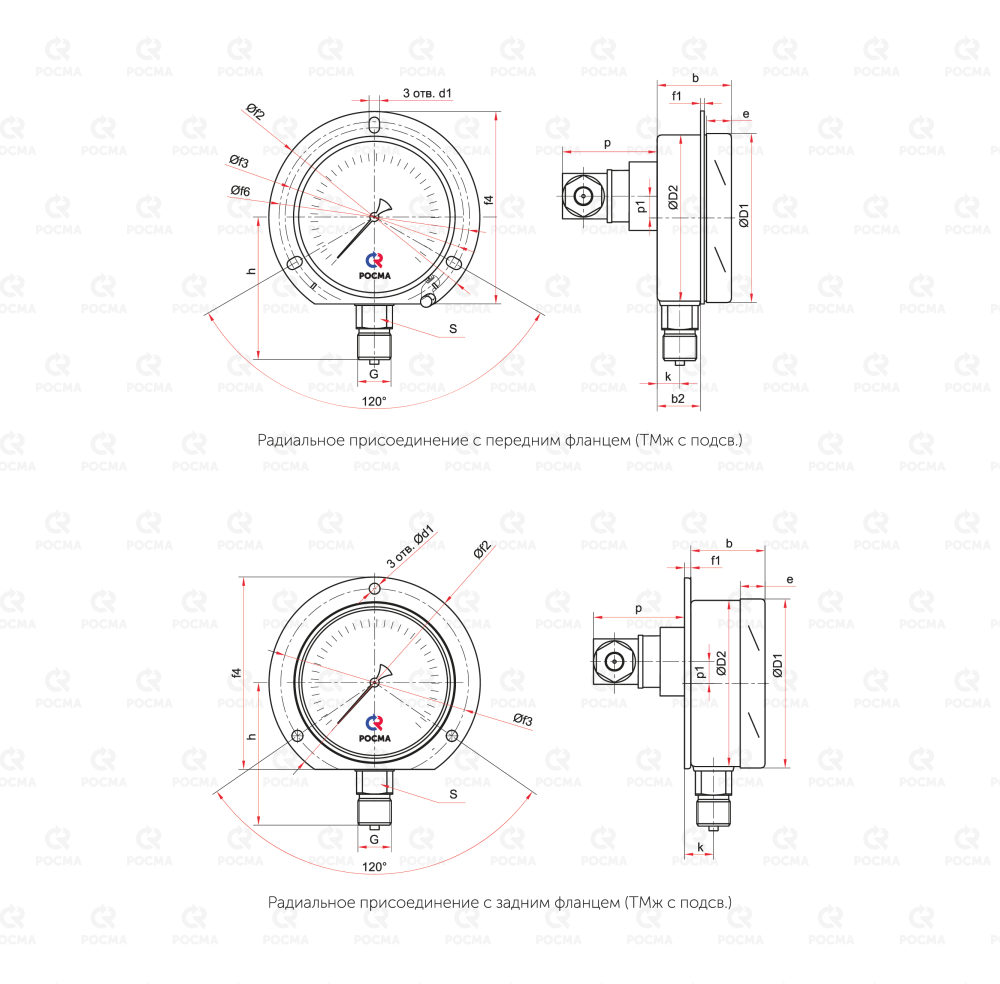

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | p | p1 | S | G | d1 | f1 | f2 | f3 | f4 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520РКТ | 100 | 101 | 100 | 50 | 16 | 84 | 17 | 68 | 16 | 22 | 5 | 1 | 128 | 116 | 0,66 |

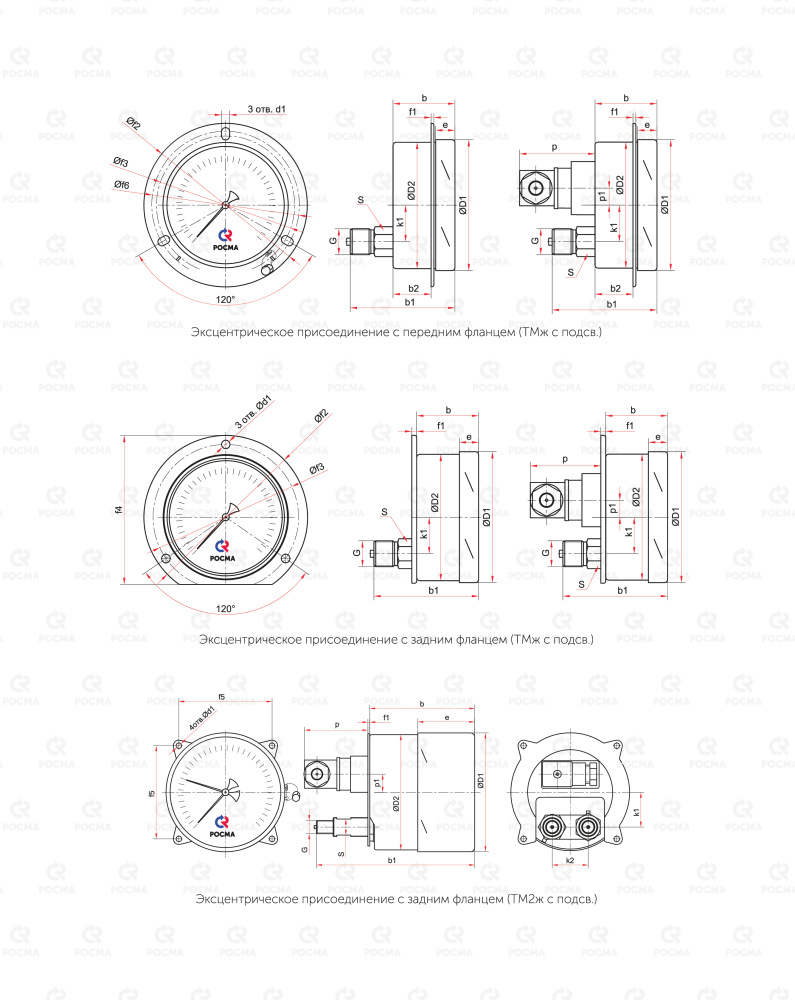

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | e | k1 | k2 | p | p1 | S | G | d1 | f1 | f2 | f3 | f4 | f5 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520ТЭКТ | 100 | 101 | 100 | 50 | 82 | 16 | 28 | — | 68 | 16 | 22 | 5 | 1 | 128 | 116 | — | 0,66 | |||
| ТМ2ж-520ТЭКТ | 71 | 106 | 35 | 30 | 30 | 17 | 12 | M12×1,5 | 5,5 | — | — | — | 80 | — | 0,90 |
Манометры оснащены фланцами для монтажа в щитах, пультах управления, или других поверхностях технологических объектов. Монтаж (демонтаж) прибора должен производиться при отсутствии давления в системе. Присоединение к источнику давления осуществляется с применением гаечного ключа и накидных гаек.
ЗАПРЕЩАЕТСЯ устанавливать или демонтировать прибор, прикладывая усилие к его корпусу. Шкала манометра должна находиться в нормальном (вертикальном) рабочем положении с возможным допустимым углом наклона 75° в сторону от наблюдателя. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать абразивы для очистки стекол всех манометров, а также растворители для стекол ТМж и ТМВж.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка (ТМЖ, ТМВж) или обе стрелки (ТМ2ж) должны находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
| Тип | манометр одноштуцерный | ТМж |
| мановакуумметр одноштуцерный | ТМВж | |
| манометр двухштуцерный | ТМ2ж | |
| Диаметр корпуса, мм | 100 | 5 |
| Материал корпуса | нержавеющая сталь |
2 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное с задним фланцем |
РКТ |
| эксцентрическое с задним фланцем |
ТЭКТ | |
| Диапазон показаний давлений, МПа | ТМж | 0...0,25 / 0,4 / 0,6 / 1 /
1,6 / 2,5 / 4 / 6 / 10 / 16 |
| ТМВж | −0,1...0,15 / 0,3 / 0,5 / 0,9 /
1,5 / 2,4 |
|
| ТМ2ж | 0..0,6 / 1 / 1,6 |
|
| Резьба присоединения | ТМж |
М20×1,5 |
| ТМВж | М20×1,5 | |
| ТМ2ж |
М12×1,5 | |
| Класс точности | 1,0 / 1,5 | |
| Цвет циферблата | W | белый |
| B | чёрный | |
| Напряжение питания подсветки | 24DC / 75DC / | |
Пример обозначения:
ТМж − 520РКТ (0–10 МПа) М20×1,5. 1,5. W. 110DC
