Манометры железнодорожные

ТМж-520РКТ

1 из 6

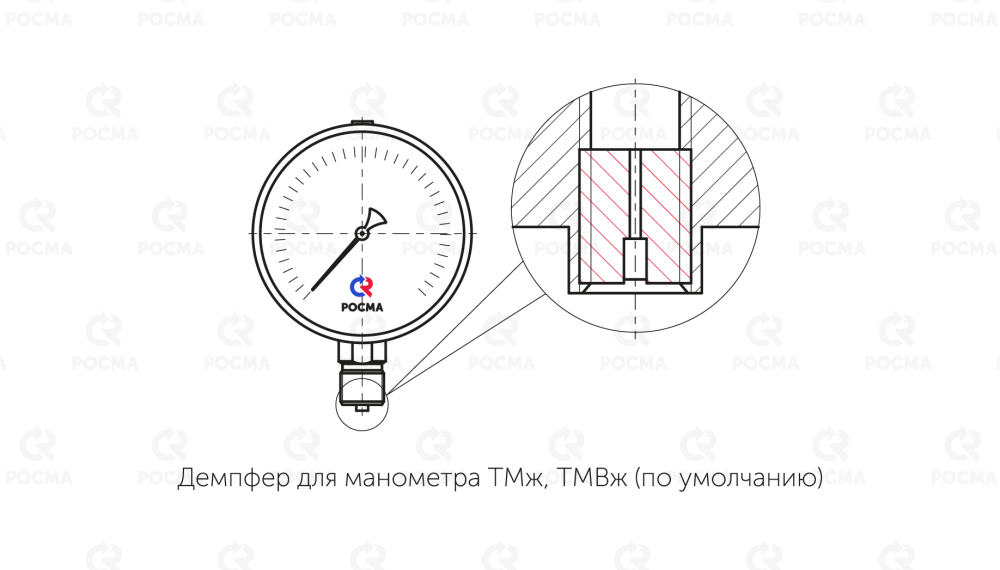

Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.

Область применения: обслуживание железнодорожного транспорта, машиностроение

Диаметр корпуса, мм

100

Класс точности

1,0* / 1,5
* — под заказ для ТМж, ТМВж

Диапазон показаний давлений, МПа

ТМж	0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16
ТМВж	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
ТМ2ж	0...0,6 / 1 / 1,6

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+70
Измеряемая среда: −50…+150

Корпус

IP54, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10, байонетное

Чувствительный элемент,
трибко-секторный механизм

Медный сплав

Циферблат

Алюминий

Стекло

Минеральное

Штуцер

Медный сплав

Присоединение

Радиальное — ТМж, ТМВж
Эксцентрическое — ТМж, ТМВж, ТМ2ж

Резьба присоединения

ТМж ТМВж	G½** / M20×1,5
ТМ2ж	G¼** / M12×1,5

** — под заказ

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 26.51.52-001-4629003-2021
ГОСТ 2405–88

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Манометры ТМж серии 20

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМж-520	100	1,0* / 1,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5	радиальное с задним фланцем	2530
			0…16		радиальное с задним фланцем	2585
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		эксцентрическое с задним фланцем	2760
			0…16		эксцентрическое с задним фланцем	2810

Мановакуумметры ТМВж серии 20

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВж-520	100	1,0* / 1,5	−0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное с задним фланцем	2530
ТМВж-520	100	1,0* / 1,5	−0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	эксцентрическое с задним фланцем	2760

Манометры ТМ2ж серии 20

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ2ж-520	100	1,5	0...0,6 / 1 / 1,6	М12×1,5	эксцентрическое с задним фланцем	4695

* — +10% к стоимости прибора

Дополнительные опции

Наименование услуги		Тип	Цена с НДС, руб.
Исполнение штуцера с резьбой	G½	ТМж, ТМВж	+10% к стоимости прибора
Исполнение штуцера с резьбой	G¼	ТМ2ж	+10% к стоимости прибора
Индивидуальная шкала		ТМж, ТМВж, ТМ2ж	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору		ТМж, ТМВж, ТМ2ж	130
Индивидуальный паспорт на нумерованный прибор		ТМж, ТМВж, ТМ2ж	100
Нанесение на циферблат индивидуальных знаков		ТМж, ТМВж, ТМ2ж	25
Первичная заводская поверка		ТМж, ТМВж, ТМ2ж	бесплатно
Периодическая поверка		ТМж, ТМВж, ТМ2ж	140
Пломбировка манометра (под заказ)		ТМж, ТМВж, ТМ2ж	65
Очистка прибора от загрязнений (мазут, краска и пр.)		ТМж, ТМВж, ТМ2ж	индивидуально

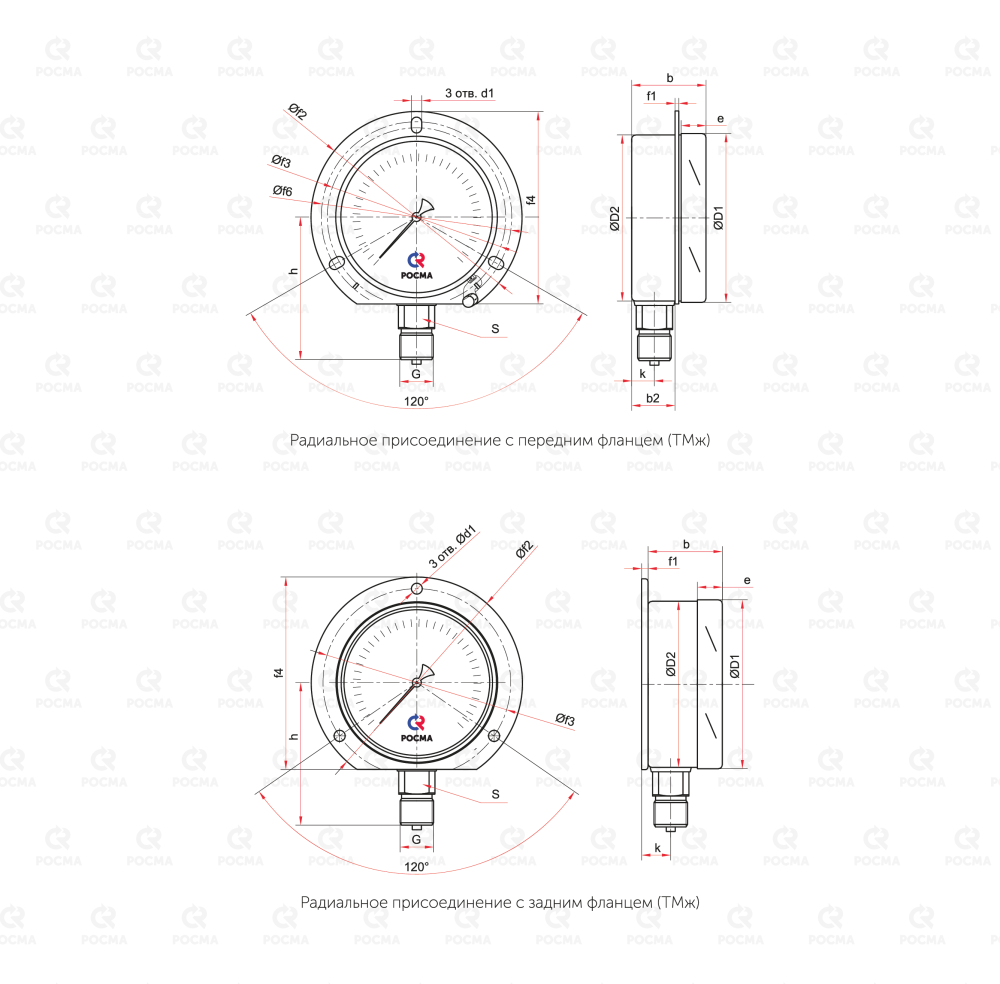

Чертежи

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	f1	f2	f3	f4	f6	Вес
ТМж-520РКТ	100	101	100	50	16	84	17	22	M20×1,5	5	1	128	110,5	116	117,5	0,53

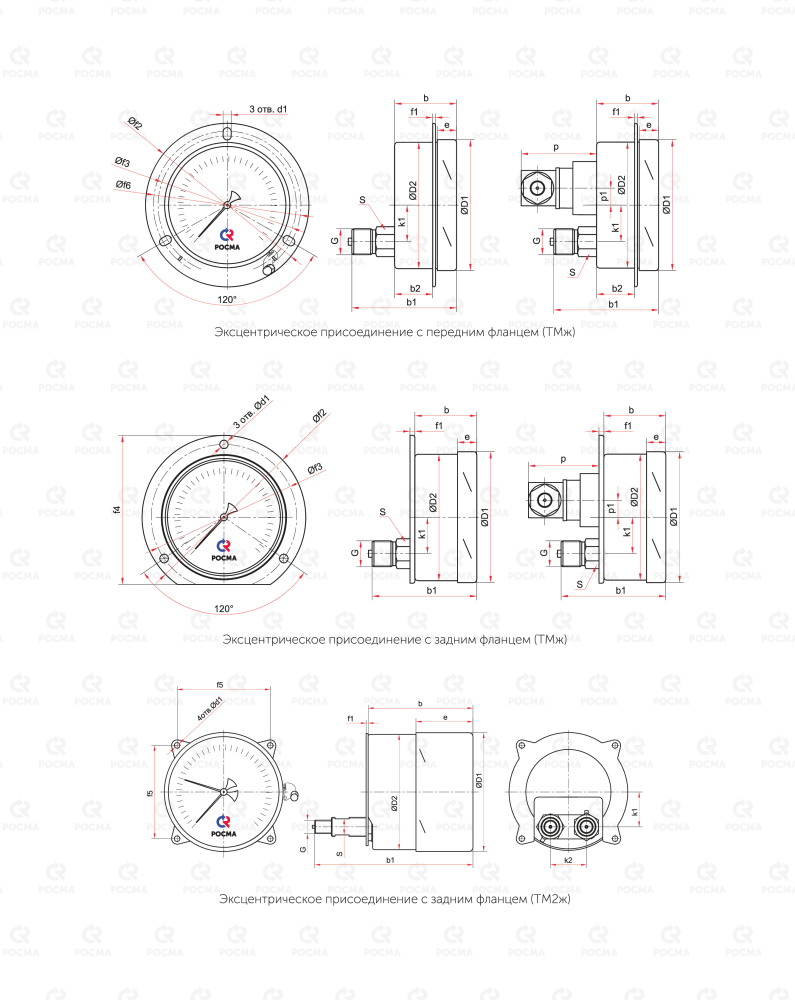

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	b	b1	e	k1	k2	S	G	d1	f1	f2	f3	f4	f5	f6	Вес
ТМж-520ТЭКТ	100	101	100	50	82	16	28	—	22	M20×1,5	5	1	128	110,5	116	—	117,5	0,53
ТМ2ж-520ТЭКТ	100	101	100	71	106	35	30	30	12	M12×1,5	5,5	1	—	—	—	80	—	0,61

Монтаж и эксплуатация

Манометры оснащены фланцами для монтажа в щитах, пультах управления, или других поверхностях технологических объектов. Монтаж (демонтаж) прибора должен производиться при отсутствии давления в системе. Присоединение к источнику давления осуществляется с применением гаечного ключа и накидных гаек.

ЗАПРЕЩАЕТСЯ устанавливать или демонтировать прибор, прикладывая усилие к его корпусу. Шкала манометра должна находиться в нормальном (вертикальном) рабочем положении с возможным допустимым углом наклона 75° в сторону от наблюдателя. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать абразивы для очистки стекол всех манометров, а также растворители для стекол ТМж и ТМВж.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

прибор не работает;
стекло разбито или повреждено;
стрелка движется скачками или не возвращается к нулевой отметке;
погрешность показаний превышает допустимое значение.

При отсутствии давления стрелка (ТМЖ, ТМВж) или обе стрелки (ТМ2ж) должны находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр одноштуцерный	ТМж
	мановакуумметр одноштуцерный	ТМВж
	манометр двухштуцерный	ТМ2ж
Диаметр корпуса, мм	100	5
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное с задним фланцем	РКТ
Присоединение (расположение штуцера)	эксцентрическое с задним фланцем	ТЭКТ
Диапазон показаний давлений, МПа	ТМж	0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16
	ТМВж	−0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
	ТМ2ж	0..0,6 / 1 / 1,6
Резьба присоединения	ТМж	М20×1,5
	ТМВж	М20×1,5
	ТМ2ж	М12×1,5
Класс точности		1,0 / 1,5
