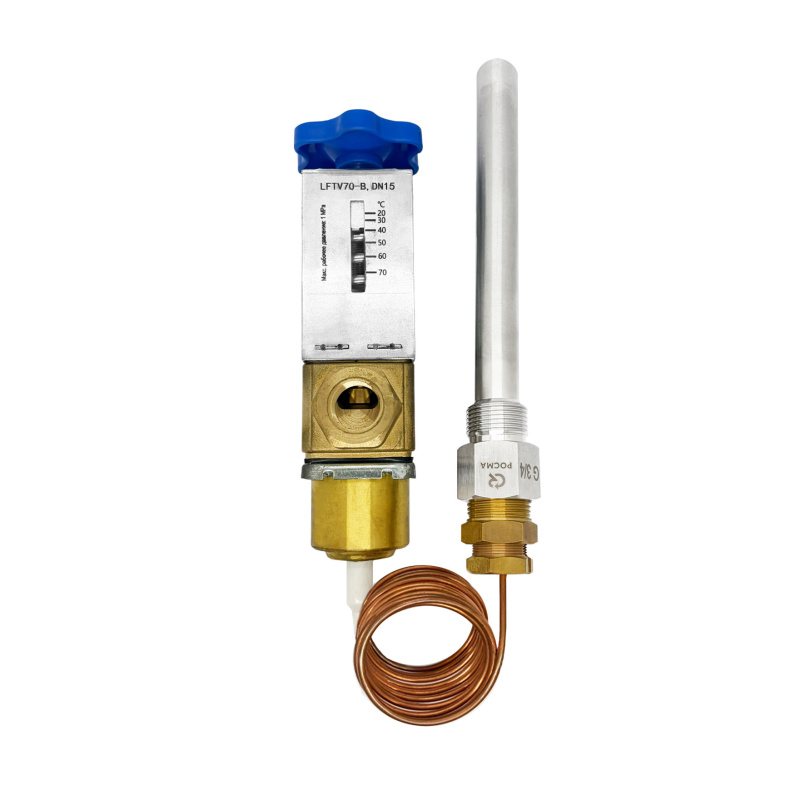

Регуляторы температуры LFTV моноблочные

Тип LFTV. Регуляторы температуры LFTV прямого действия предназначены для использования в системах горячего водоснабжения, отопления, а также емкостного оборудования.
По принципу действия - это нормально закрытые клапаны, которые открывают проход рабочей среды (вода или водные растворы гликолей до 30%) при достижении заданной уставки по температуре.
Регулятор является механическим устройством, не требующим электропитания.
15 / 20 / 25 / 32 / 40 / 50
Нормально-закрытый
1
0…30°С, 20…70°С, 30…100°С
0…+130
1,6
50°С — для диапазона настройки 0…30°С
80°С — для диапазона настройки 0…70°С
130°С — для диапазона настройки 0…100°С
G½ / G¾ / G1 / G1¼ / G1½ / G2
Латунь
Медный сплав
Нержавеющая сталь 08Х18Н10
EPDM
2
| DN, мм | м³/час |
| 15 | 2,5 |
| 20 | 3,2 |
| 25 | 5 |
| 32 | 8 |
| 40 | 10 |
| 50 | 12 |
Регуляторы температуры LFTV
| Наименование | Исполнение | Тип | Номинальный диаметр DN, мм |
Резьба присоединения |
Цена |
|---|---|---|---|---|---|
| Регулятор температуры LFTV прямого действия |
нормально закрытый | LFTV DN 15 |
15 | G½ | 28500 |
| LFTV DN 20 |
20 | G¾ | 37900 | ||
| LFTV DN 25 |
25 | G1 | 38900 | ||
| LFTV DN 32 |
32 | G1¼ | 91100 | ||
| LFTV DN 40 |
40 | G1½ | 93600 | ||
| LFTV DN 50 |
50 | G2 | 106100 |

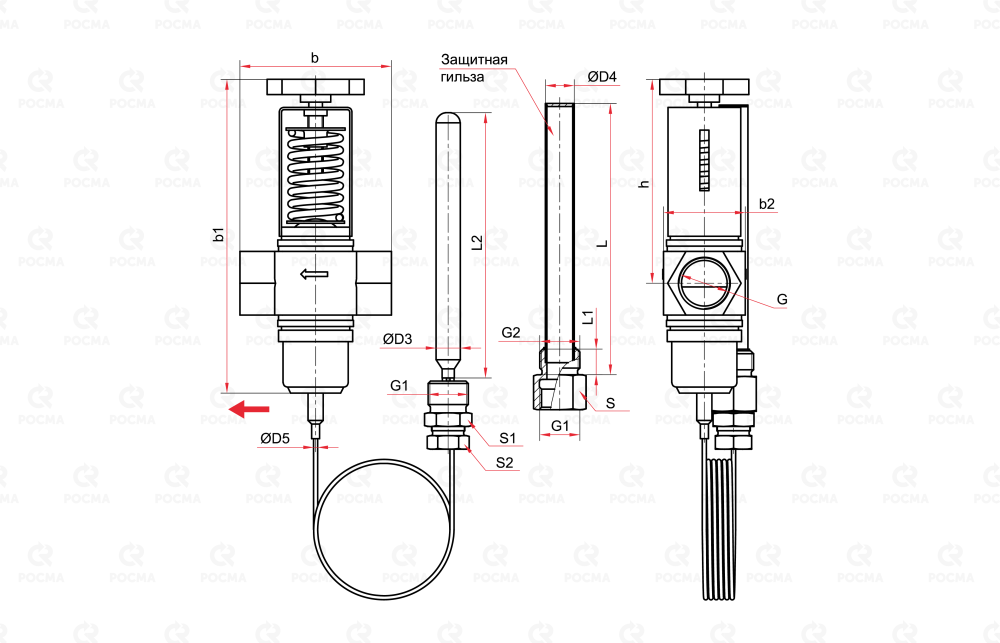

Основные размеры (мм)
| Тип | DN | b | b1 | b2 | h | D3 | D4 | D5 | G | G1 | G2 | L1 | L2 | S | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 80 | 190 | 48 | 127 | 16 | 19 | 3 | G½ | G¾ | G¾ | 180 | 18 | 175 | 30 | 27 | |
| LFTV100-B DN20 | 20 | 80 | 190 | 48 | 127 | G¾ | ||||||||||
| LFTV100-B DN25 | 25 | 100 | 210 | 55 | 137 | G1 | ||||||||||
| 15 | 80 | 190 | 48 | 127 | G½ | |||||||||||
| 20 | 80 | 190 | 48 | 127 | G¾ |
Монтаж/демонтаж регулятора температуры должен производиться при отсутствии давления в системе. Также необходимо соблюдать общие правила безопасности при работе с трубопроводами.
Не рекомендуется устанавливать регулятор на оборудовании с вибрациями амплитудой более 1,5 мм. Это может привести к обрыву капиллярной трубки и утечке рабочей жидкости.
Регулятор температуры может быть установлен в любом положении.
Регулятор обычно устанавливается на входном трубопроводе теплообменника системы. Установку необходимо выполнять таким образом, чтобы направление движения потока среды совпадало с направлением стрелки на корпусе регулятора.
Перед началом эксплуатации, трубопровод или емкость, на которых предусмотрена установка регулятора температуры, необходимо промыть для удаления окалины и грязи. Кроме того, для обеспечения нормальной работы, рекомендуется на входе регулятора установить фильтр.
Сам регулятор следует располагать выше места установки термобалллона во избежание ошибок при его работе.
Для защиты термобаллона от воздействия агрессивных измеряемых сред необходимо использовать специальную защитную гильзу. При этом попадание агрессивных сред на уплотнение и заглушку гильзы не допускается.
При монтаже необходимо придерживаться следующей последовательности: сначала на процесс устанавливается резьбовая часть защитной гильзы, затем в нее аккуратно помещается чувствительный элемент (термобаллон), на капилляр устанавливаются шайбы и уплотнение, после чего затягивается фиксирующая заглушка. Такой порядок установки предотвращает повреждение чувствительного элемента и капилляра.
Настройка температуры срабатывания производится вращением настроечной рукоятки, в соответствии со шкалой: по часовой стрелке — увеличение уставки (температура открытия клапана увеличивается), против часовой стрелки — уменьшение. В зависимости от условий эксплуатации допускается отклонение фактической температуры от значения настроечной шкалы до 5 °C.
Значение температуры, на которое указывает стрелка терморегулятора — это температура начала открытия клапана. При такой температуре среды — ее расход минимален. Температура полного открытия клапана равна заданной температуре плюс 15°C. Например, если заданная температура открытия составляет 40°C, то температура полного открытия клапана равна 55°C. При этом, расход воды в клапане максимален.
Для регулирования температуры среды в системе, обычно не требуется полное открытие клапана. В таком случае необходимо установить на шкале значение температуры, на 7°C меньше требуемой. Например, если требуется температура среды 47°C, следует отрегулировать уставку на отметке 40°C на шкале.
После монтажа выполнить испытания на наличие утечек и правильность регулирования.
Если, при превышении температуры контролируемой среды относительно уставки, не происходит открытия клапана регулятора, следует:
- проверить соответствие значения рабочей температуры с диапазоном регулятора;
- проверить настройку регулятора;
- очистить поверхность гильзы и термобаллона от загрязнений.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре регулятора, проверке на отсутствие утечек, очистке от загрязнений и отложений. Также следует выполнять перенастройку изделия при необходимости изменения или корректировки режима работы агрегата.
| Тип | регулятор температуры | LFTV |
| Диапазоны настройки, °C | 0…30 | 30-B (0-30C) |
| 20…70 | 70-B (20-70C) | |
| 30…100 | 100-B (30-100C) | |
| Резьба присоединения | G½ / G¾ / G1 / G1¼ / G1½ / G2 |
|
| Номинальный диаметр DN, мм | 15 | DN 15 |
| 20 | DN 20 | |
| 25 | DN 25 | |
| 32 | DN 32 | |
| 40 | DN 40 | |
| 50 | DN 50 | |
Пример обозначения:
Регулятор температуры LFTV100-B (30-100C), G½, DN 15
| Росма | Danfoss | Ридан |
|---|---|---|
| Регулятор температуры LFTV | AVTB | AVTB-R |
