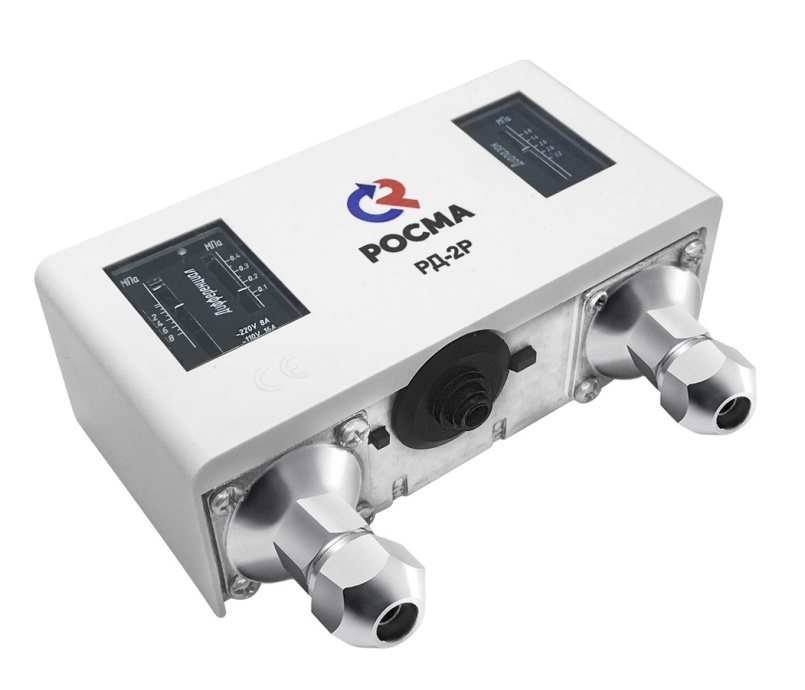

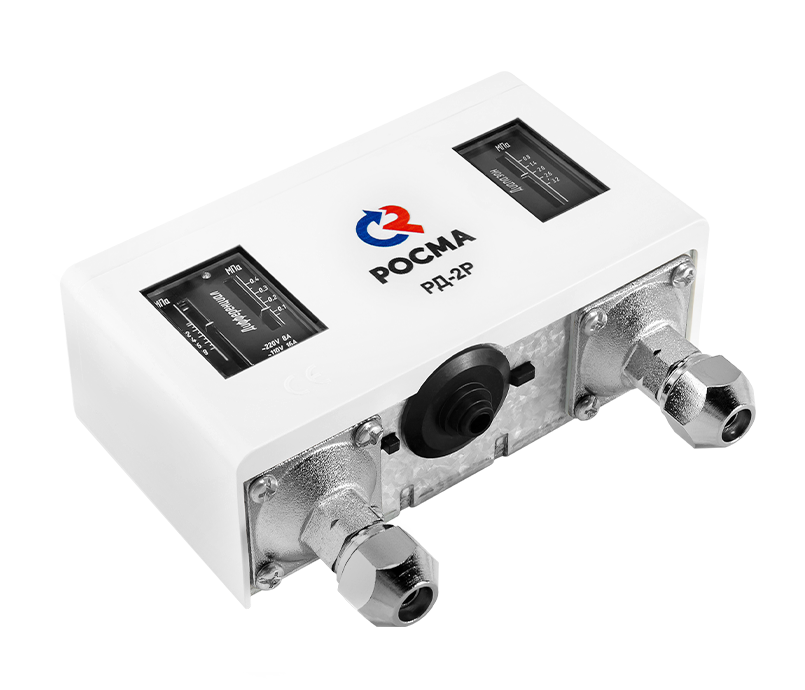

Реле давления РД-2Р двойные
Тип РД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред
| Рабочий диапазон, МПа |
Дифференциал, МПа | Р перегруз. макс, МПа |
| 0,07…0,4 (настраиваемый) | 2,0 | |
| 0,4 (фиксированный) | 3,5 |
±2%
Однополюсный перекидной контакт
8А ~220 В
16А ~110 В
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Алитированная сталь 10, IP44
Пластик, цвет белый
Хромированная сталь 10
Анодированная сталь 10
Медный сплав
Алюминий, цвет черный
Органическое
штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)

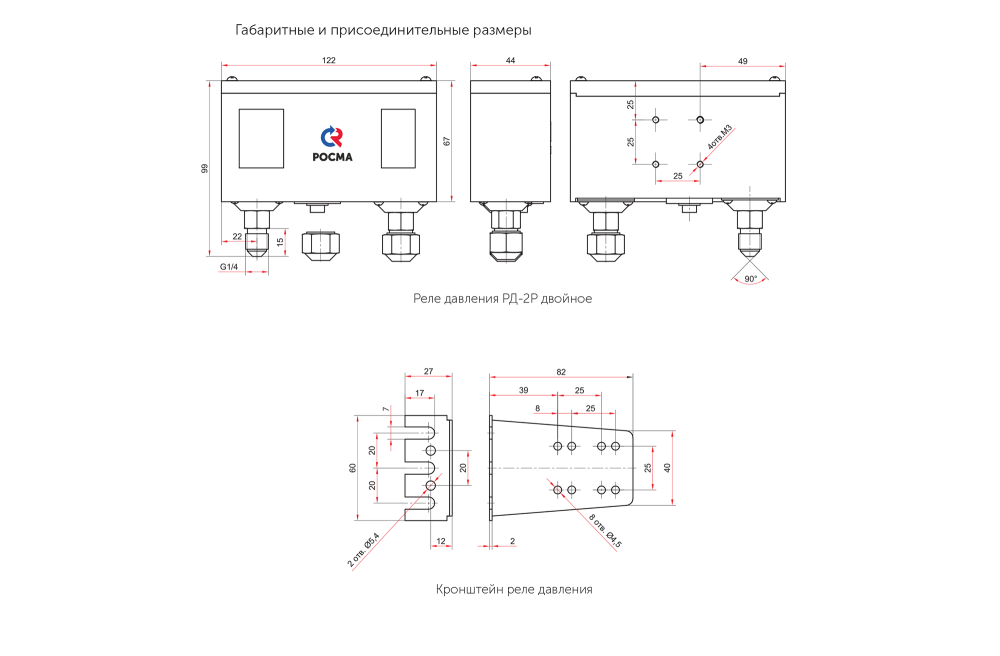

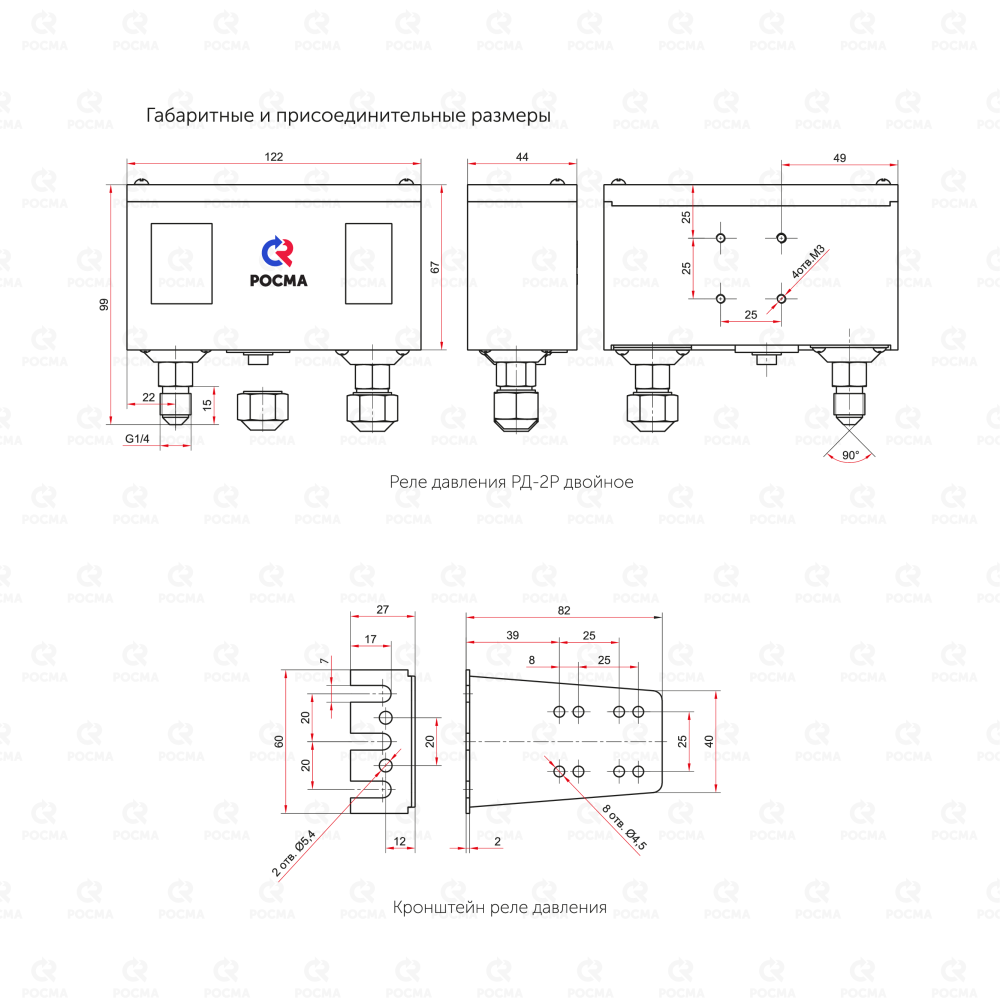

На приборную панель или с помощью кронштейна
| Тип | Способ монтажа | Ø кабеля, мм |
|---|---|---|
| РД-2Р | Резиновый уплотнитель | до 12 |
100 000 циклов
| Тип | Корпус | Резьба | Вес |
|---|---|---|---|
| РД-2Р | IP44 | G¼ | 0,52 |
| Кронштейн | — | — | 0,07 |
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Реле давления РД-2P двойные
| Тип | Исполнение | Рабочий диапазон давлений, МПа | Резьба присоединения | Цена с НДС, руб. |
|---|---|---|---|---|
| РД-2Р двойные | IP44 | накидная гайка G¼ для крепления капиллярной трубки | 2480 |
Капиллярные трубки для реле РД-2Р
| Наименование | Резьба присоединения | Длина, м | Цена с НДС, руб. |
|---|---|---|---|
| Капиллярная трубка для РД-2Р | G¼ - G¼ (внутр. накидная гайка - наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 |
Дополнительные опции
| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Повторная настройка реле давления | 190 |

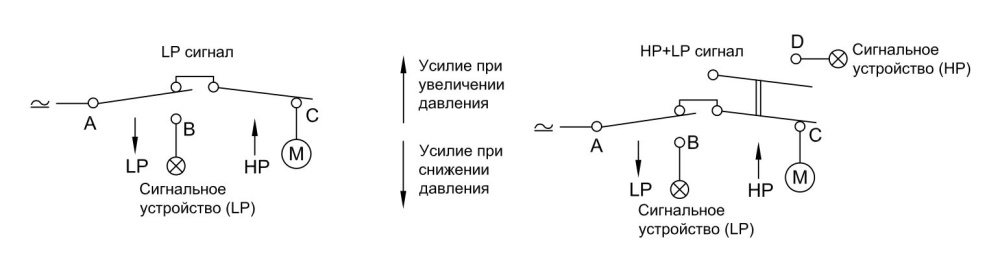

Монтаж реле давления РД-2Р выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание реле давления (прессостата) в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройку диапазона производится следующим образом:
— вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить;
— вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.
Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
— проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
— прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.
| Тип | реле давления | РД-2Р |
| Верхний предел рабочего диапазона, МПа | реле низкого давления / реле высокого давления | 0,8 / 3,2 |
| Резьба присоединения | G¼ |
|
| Исполнение | Двойное | |
Пример обозначения: РД-2Р — 0,8 МПа / 3,2 МПа — G¼ Двойное
