Датчик дифференциального давления РПД-Д

1 из 2

Тип РПД-Д. Датчики дифференциального давления предназначены для измерения и непрерывного преобразования разности давлений в унифицированный выходной сигнал постоянного тока. Измеряемая среда подается на обе стороны мембраны прибора, а аналоговый выходной сигнал напрямую зависит от разности давлений. В качестве среды измерения могут выступать как жидкости, так и газы, неагрессивные к нержавеющей стали.

Область применения датчика разности давлений: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства. Особенно в системах водоподготовки, вентиляции, фильтрации, газоснабжения.

Класс точности

0,5

Диапазон измерений давлений

кПа	0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600
МПа	0…1 / 1,6 / 2,5

Максимальное статическое давление

Диапазон х10, но не более 16 МПа
(измеряемый перепад давления не должен быть больше, чем ВПИ)

Диапазон рабочих температур, °C

Окружающая среда: −10…+80
Измеряемая среда: −10…+80

Выходной сигнал, мА

4…20

Напряжение питания, В

12...36

Потребляемая мощность, Вт

Не более 3

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

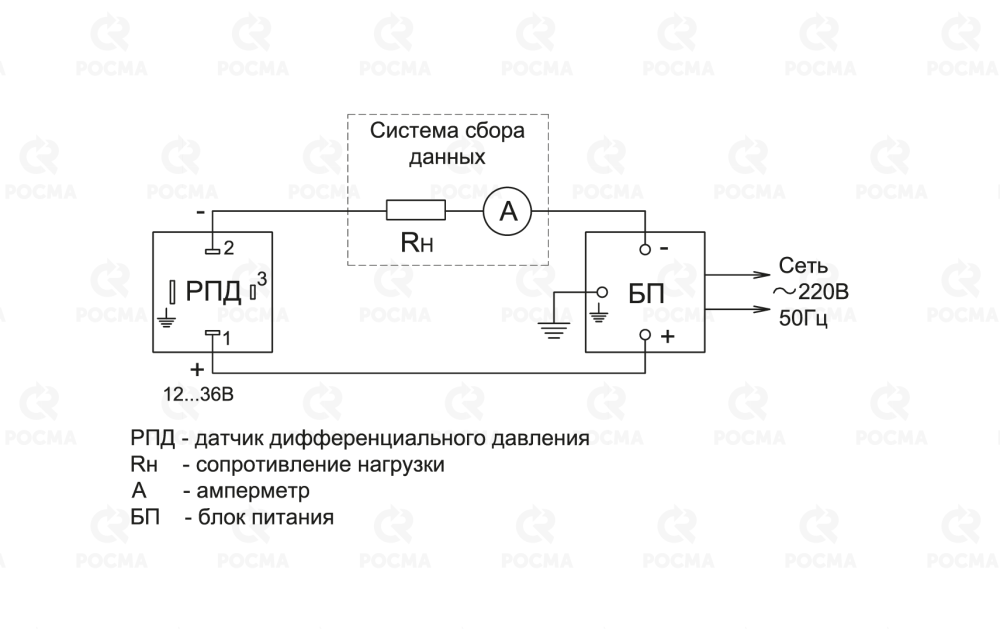

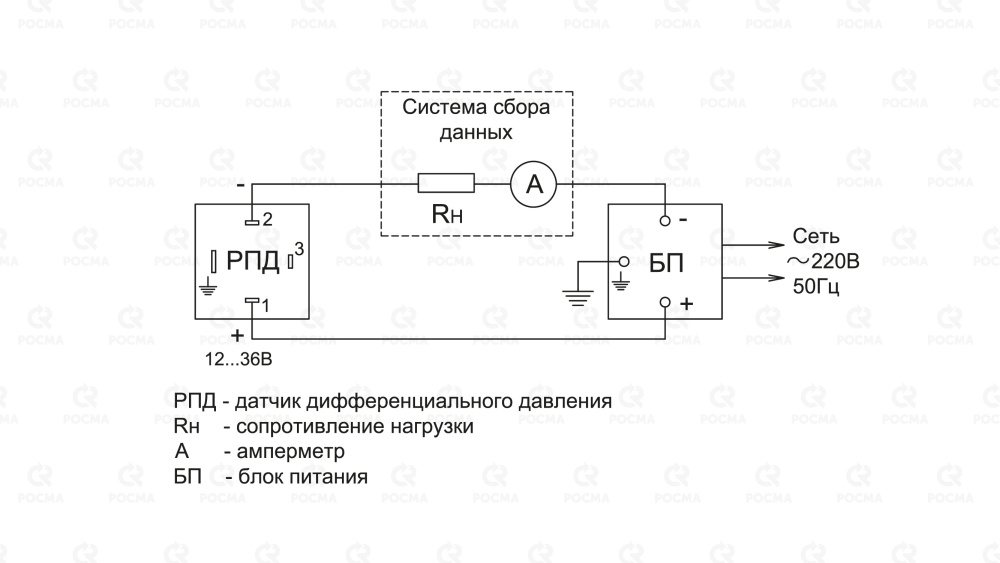

Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)

Резьба присоединения

G½ или М20×1,5

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520-85

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Датчики дифференциального давления РПД-Д

Тип	Класс точности	Выходной сигнал	Диапазон измерений давлений	Резьба присоединения	Цена с НДС, руб.
РПД-Д	0,5	4…20 мА	0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 кПа	G½ / М20×1,5	23630
РПД-Д	0,5	4…20 мА	0…1 / 1,6 / 2,5 МПа	G½ / М20×1,5	23630

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Свидетельство о поверке к нумерованному прибору	130
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	бесплатно
Периодическая поверка	840

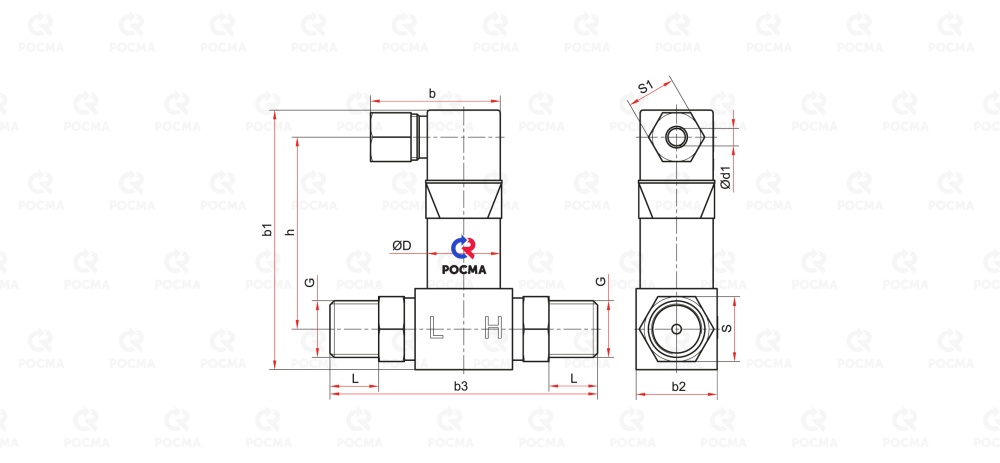

Чертежи

Основные размеры (мм), вес (кг)

Тип	L	b	b1	b2	b3	S	S1	d1	G	Вес
РПД-Д	18	48	96	30	99	24	18	6,5	G½ или M20×1,5	0,44

Монтаж и эксплуатация

Монтаж (демонтаж) приборов необходимо производить при отсутствии давления в трубопроводе.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Внутренний диаметр трубопровода для подвода давления не должен быть менее 3 мм.

Датчики дифференциального давления устанавливаются по месту (на панелях, трубах магистрали и т.д.), либо дистанционно, с использованием стоек, кронштейнов, хомутов и других монтажных элементов. В зависимости от задач измерений и контролируемой среды, может выполняться обвязка датчика с соединительными (импульсными) трубками, разделителями, уравнительными и конденсационными сосудами, вентилями и вентильными блоками. Конкретный состав монтажных частей определяется потребителем.

Соединительные линии должны иметь односторонний уклон (не менее 1:10) от места отбора давления вверх к датчику, если измеряемая среда – газ, или вниз к датчику, если измеряемая среда - жидкость.
Отборные устройства для установки датчиков желательно монтировать на прямолинейных участках, на максимально возможном удалении от насосов, запорных устройств, колен, компенсаторов и других гидравлических устройств.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.

Карта заказа

Тип	датчик давления	РПД
Измеряемое давление	дифференциальное	Д
Диапазон измерений давлений	кПа	0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600
Диапазон измерений давлений	МПа	0…1 / 1,6 / 2,5
Выходной сигнал, мА		4…20
Резьба присоединения		G½ / M20×1,5
Класс точности		0,5
