Трехвентильный блок 3ВБ
Трехвентильный блок 3ВБ
1 из 2
Применяется
Рабочее давление, МПа
40
Диапазон рабочих температур, °С
−40…+240
Резьба присоединения к процессу*
2×G½ / 2×M20×1,5
Резьба присоединения к прибору*
2×G½ / 2×M20×1,5 (накидная гайка)
Межосевое расстояние, мм
37 / 54
Материал корпуса
Нержавеющая сталь 08Х18Н10
Материал игольчатого золотника
Нержавеющая сталь 20Х17Н2
Материал уплотнений
Фторопласт
Максимальный вес, кг
1,91
Техническая документация
НСРП.406123.006ТУ
* — под заказ другие резьбы
Цена
| Наименование | Межосевое расстояние, мм | Резьба присоединения | Цена с НДС, руб. | |
|---|---|---|---|---|
| Трехвентильный блок 3ВБ | 37 | | 10160 | |
| 54 | 10560 | |||

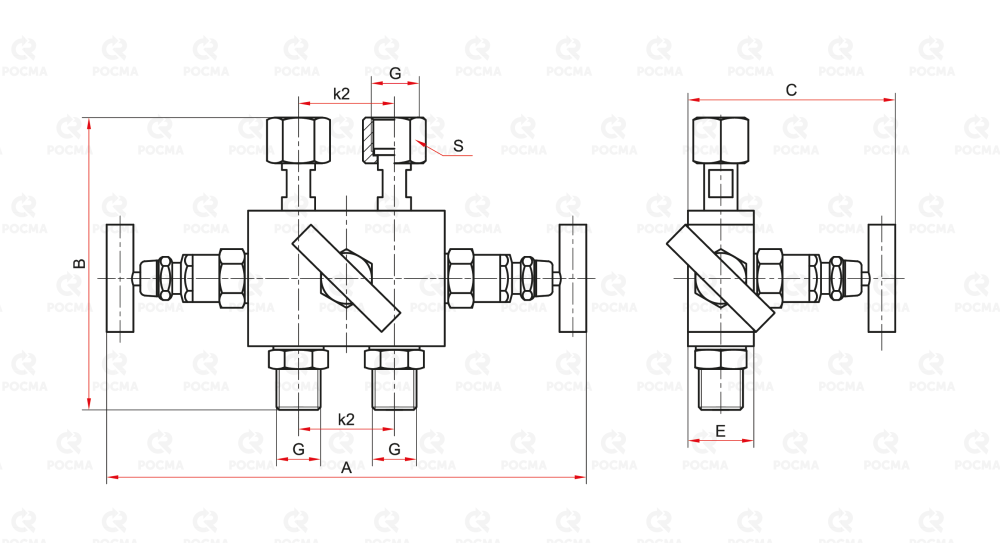

Чертежи
Основные размеры (мм), вес (кг)
| Тип | Применение | A | B | C | E | k2 | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| 3ВБ | ТМД-1 с разностью давлений от 0…16 кПа до 0…2,5 МПа | 134 | 32 | 37 | 24 | 1,91 | |||
| ТМД-5-521 | |||||||||
| ТМД-1 с разностью давлений от 0…1 кПа до 0…10 кПа | 134 | 32 | 54 | 24 | 1,91 | ||||
| ТМД-2-521, -621 | |||||||||
| ТМД-5-621 |
Карта заказа
| Тип | Трехвентильный блок 3ВБ | |
| Резьба присоединения к процессу | 2xG½ / 2×M20×1,5 | |
| Резьба присоединения к прибору | 2×G½ / 2×M20×1,5 | |
| Исполнение (резьба) | наружная — внутренняя с накидной гайкой | наруж.-(накидная гайка) |
| Межосевое расстояние | 37 мм | |
| 54 мм | ||
Пример обозначения:
Трехвентильный блок 3ВБ 2xG½ наруж. - 2xG½ (накидная гайка), 54 мм
Аналоги
| Росма | Овен | Юмас | БД | ИТек ББМВ | Элемер | Флюид-Лайн | Метран | ПКФ КонРос | Уралпромдеталь |
|---|---|---|---|---|---|---|---|---|---|
| 3ВБ | БВ-310 | BV | БКН3-11 БКН3-11-21 БКН3-11-31 БКН3-111 БКН3-11-31 | БК-С30 БК-С32 | М3VT8N |
