Манометры дифференциальные мембранные для криогенных применений, с индикатором статического давления
Тип ТМД-3, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных к медным сплавам жидкостей, газов и паров.
Область применения: контроль уровня реагента в различных баках, резервуарах, цистернах и других ёмкостях, при хранении и перевозке хладагентов, фреонов, аммиака и других веществ.
150
1,5
| Диапазон, кПа | Максимальное статическое давление, МПа |
| 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 | 1 |
Кратковременная нагрузка: 110% шкалы
Окружающая среда: −40…+80
Измеряемая среда: −40…+80
Нержавеющая сталь 08Х17Н13М2
IP65, нержавеющая сталь 08Х17Н13М2
Медный сплав
Нержавеющая сталь 08Х17Н13М2
Алюминий, шкала черная на белом фоне
Минеральное многослойное безопасное — триплекс
2хG½
* — под заказ 2хМ20х1,5
1 год
Без вентильного блока (отдельно ТМД-3)
С использованием соединительных рукавов
С трехвентильным блоком 3ВБ
С пятивентильным блоком 5ВБ
НСРП.406123.006ТУ
Манометры ТМД-3 серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМД-3-621 | 150 | 1,5 | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 | 2×G½ | радиальное | 128100 |
| ТМД-3-621 | 112450 | |||||
| Индикатор статического давления | 100 | — | — | G½ | эксцентрическое | 3610 |
| Трехвентильный блок 3ВБ, латунь | — | — | — | — | — | 38500 |
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Указатель предельных значений (нержавеющая сталь) | ТМД-3-621 | 120 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМД-3-621 | 40 / 50 |
| Индивидуальная шкала | ТМД-3-621 | +10% к стоимости прибора |
| Свидетельство о поверке к нумерованному прибору | ТМД-3-621 | 130 |
| Протокол поверки к нумерованному прибору | ТМД-3-621 | 130 |
| Индивидуальный паспорт на нумерованный прибор | ТМД-3-621 | 100 |
| Нанесение на циферблат индивидуальных знаков | ТМД-3-621 | 25 |
| Первичная заводская поверка | ТМД-3-621 | бесплатно |
| Периодическая поверка | ТМД-3-621 | 140 |
| Пломбировка манометра (под заказ) | ТМД-3-621 | 105 |
| Ремонт | ТМД-3-621 | от 210 |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМД-3-621 | индивидуально |

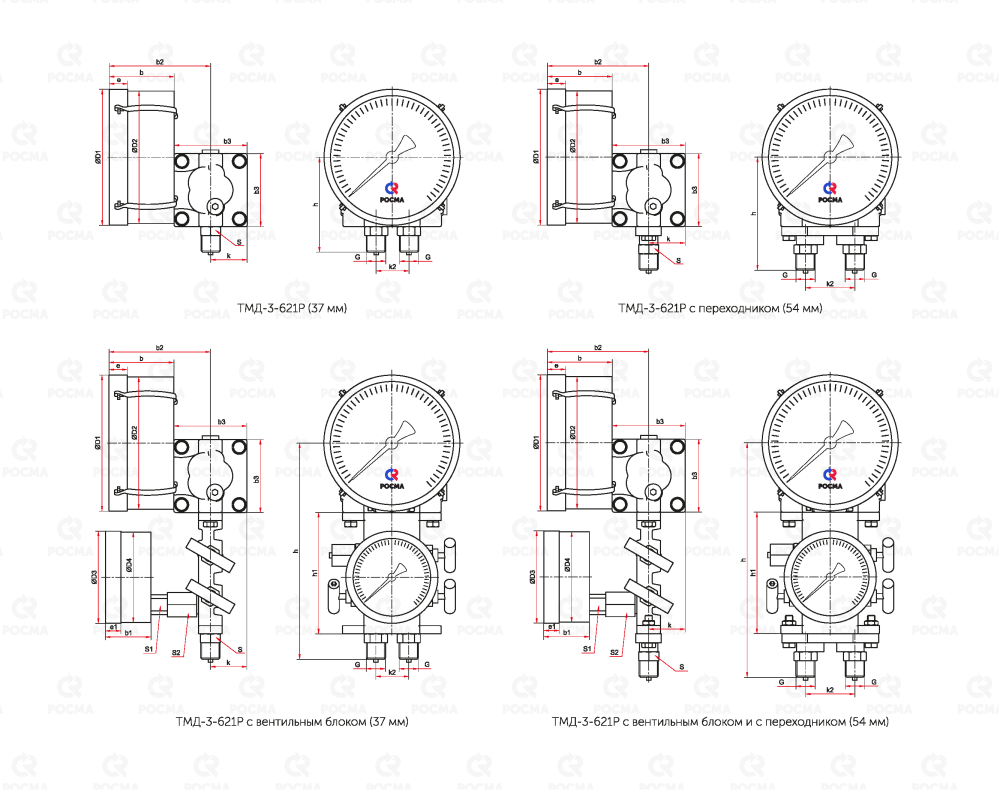

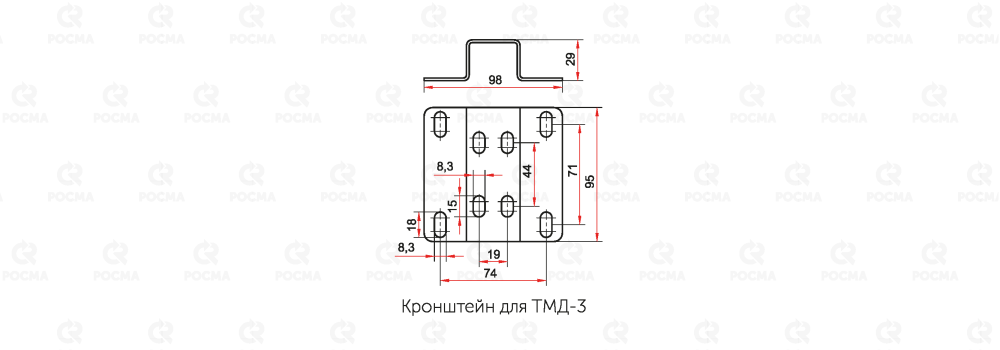

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | D3 | D4 | e | e1 | b | b1 | b2 | b3 | h | h1 | k | k2 | S | S1 | S2 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 149 | 147 | — | — | 20 | — | 71 | — | 116 | 80 | 107 | — | 35 | 37 | 22 | — | — | 2хG½ | 3,72 | |
| ТМД-3-621Р
| 101 | 99 | 17 | 50 | 239 | 132 | 22 | 27 | 6,11 | |||||||||||
| — | — | — | — | 127 | — | 54 | — | — | 4,00 | |||||||||||
| 101 | 99 | 17 | 50 | 259 | 132 | 22 | 27 | 6,39 |
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Рекомендуемый вариант монтажа - с использованием штатного трехвентильного блока 3ВБ (при наличии) или трехвентильного блока, приобретаемого дополнительно.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили трехвентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Для герметизации цилиндрической резьбы G½ рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.
Для защиты чувствительного элемента дифференциального манометра ТМД от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред РМ, заполненным разделительной жидкостью.
Объединение дифференциального манометра с мембранными разделителями сред осуществляется с помощью соединительных рукавов РС (длина может быть подобрана под конкретный случай применения).
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
| Тип | манометр дифференциальный | ТМД |
| Модификация | для криогенных применений | 3 |
| Диаметр корпуса, мм | 150 | 6 |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцеров | нержавеющая сталь | 1 |
| Положение штуцеров | радиальное | Р |
| Диапазон показаний давлений | кПа | 0… |
| Максимальное статическое давление | 1 МПа | |
| Резьба присоединения | 2×G½ | |
| Класс точности | 1,5 | |
| Вентильный блок | Без вентильного блока | – |
| 3-вентильный блок | 3ВБ | |
| 5-вентильный блок | 5ВБ | |
Пример обозначения:
ТМД – 3 – 621Р (0–250 кПа) 1 МПа. 2×G½. 1,5. 3ВБ
