Цифровые манометры с аналоговым выходным сигналом ЦМ-С

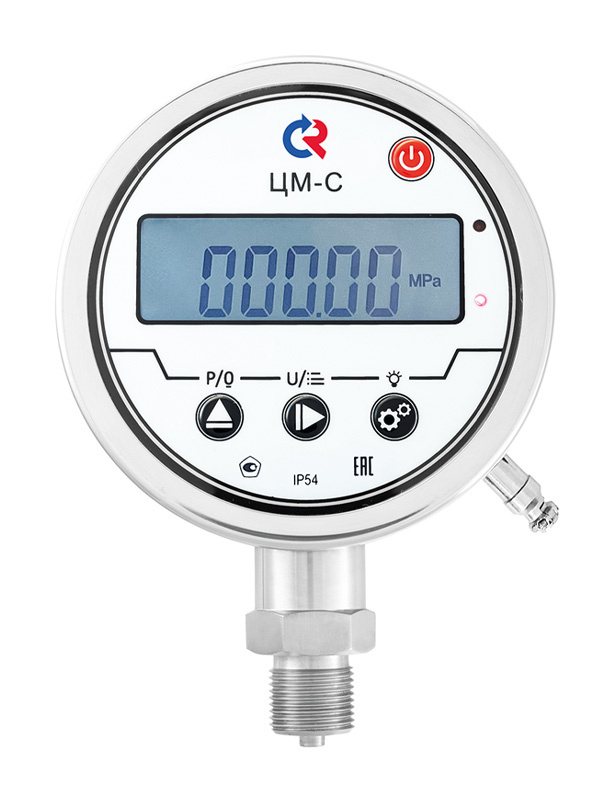

ЦМ-С-521Р с 2 релейными выходами

Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали, а также передачи данных в системы управления и контроля.

Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи, функция отображения пиковых значений

Диаметр корпуса, мм

100

Класс точности

0,25 / 0,1

Диапазон показаний давлений, МПа

ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ЦМ-С-В	−0,1…0
ЦМ-С-ИВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Основные единицы измерения

МПа, кПа, Па, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., мм вод. ст., дюйм рт. ст.

Подробнее Единицы измерений по типам приборов

Диапазон рабочих температур, °C

Окружающая среда: −10…+50
Измеряемая среда: −10…+70

Питание

− 24В

Выходной сигнал

4...20 мА
4...20 мА + 2 релейных выхода

Максимальное напряжение контактов реле, В

~250, -30

Максимальный ток контактов реле, А

Корпус

IP54, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10,
байонетное

Дисплей

5-разрядный

Подсветка дисплея

Белая

Штуцер

Нержавеющая сталь 08Х18Н10

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ G1⁄2)

Межповерочный интервал

3 года

Техническая документация

НСРП.421262.020ТУ

Чертежи Монтаж и эксплуатация Схема подключения Единицы измерения Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Манометры ЦМ-С-И

Тип	Диаметр корпуса	Класс точности	Выходной сигнал, мА	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ЦМ-С-И-521	100	0,25	4-20	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М20×1,5	радиальное	35100
			4-20	0…10 / 16 / 25 / 40 / 60 / 100			40600
			4-20+2PNP	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6			38300
			4-20+2PNP	0…10 / 16 / 25 / 40 / 60 / 100			45050
		0,1	4-20	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6			53600
			4-20	0…10 / 16 / 25 / 40 / 60 / 100			60200
			4-20+2PNP	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6			78200
			4-20+2PNP	0…10 / 16 / 25 / 40 / 60 / 100			86200

Вакуумметры ЦМ-С-В

Тип	Диаметр корпуса	Класс точности	Выходной сигнал, мА	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ЦМ-С-В-521	100	0,25	4-20	−0,1…0	М20×1,5	радиальное	36500
		0,25	4-20+2PNP				42200
		0,1	4-20				56800
		0,1	4-20+2PNP				82100

Мановакуумметры ЦМ-С-ИВ

Тип	Диаметр корпуса	Класс точности	Выходной сигнал, мА	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ЦМ-С-ИВ-521	100	0,25	4-20	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное	36500
		0,25	4-20+2PNP				42200
		0,1	4-20				56800
		0,1	4-20+2PNP				82100

Дополнительные опции

Наименование услуги		Тип	Цена с НДС, руб.
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м	кл. т. 0,25 и ниже	ЦМ-С-И, ЦМ-С-ИВ	250
Объединение с разделителем РМ-С21, РМ-С21м	кл. т. 0,25 и ниже	ЦМ-С-И, ЦМ-С-ИВ	250
Объединение с разделителем РМ-М31	кл. т. 0,25 и ниже	ЦМ-С-И, ЦМ-С-ИВ	260
Объединение с разделителем РМ-К11	кл. т. 0,25 и ниже	ЦМ-С-И, ЦМ-С-ИВ	260
Исполнение штуцера с резьбой G½		ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору	кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25	ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ	130
Протокол поверки к нумерованному прибору	кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25	ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ	130
Индивидуальный паспорт на нумерованный прибор		ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ	100
Первичная заводская поверка	кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25	ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ	бесплатно
Периодическая поверка	кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 (подстройка без ремонта)	ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ	910
Периодическая поверка	кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 - как эталон 4 разряда (подстройка без ремонта)	ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ	1330

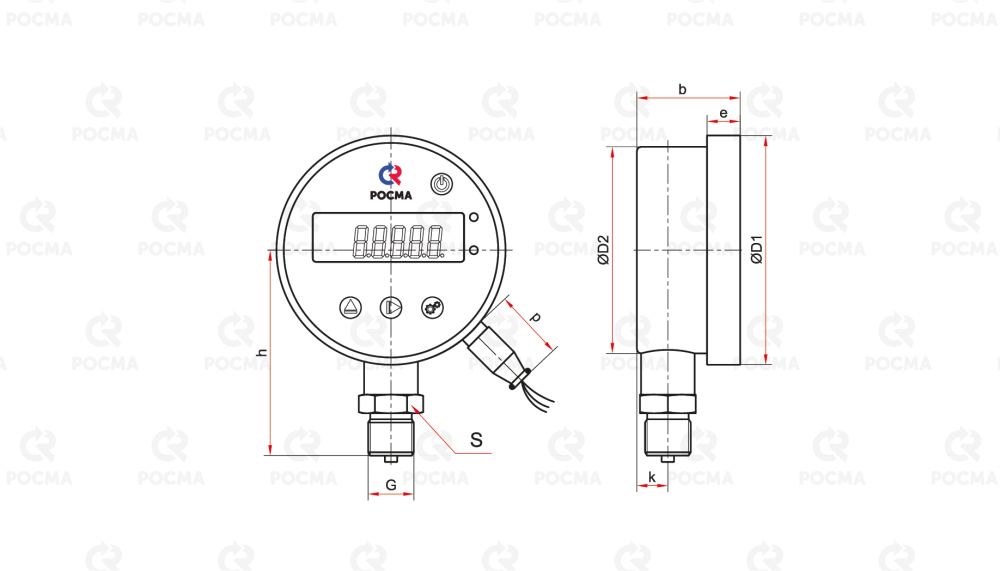

Чертежи

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	b	e	h	k	p	S	G	Вес
ЦМ-С-И	100	111	100	50	16	97	16	32	27	M20×1,5	0,45

Монтаж и эксплуатация

Монтаж / демонтаж цифрового манометра ЦМ-С должен производиться при отсутствии давления в трубопроводе. Положение прибора при монтаже – произвольное. Перед монтажом убедитесь, что манометр соответствует рабочим параметрам системы.

Прикладывать усилие к корпусу прибора запрещается. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа.
Крутящий момент не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором радиатор, петлевую трубку или капилляр.

Для защиты прибора от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство.
Для защиты чувствительных элементов манометра от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью. При подборе разделителя необходимо руководствоваться таблицами совместимости ЦМ-С с РМ.

При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-03.

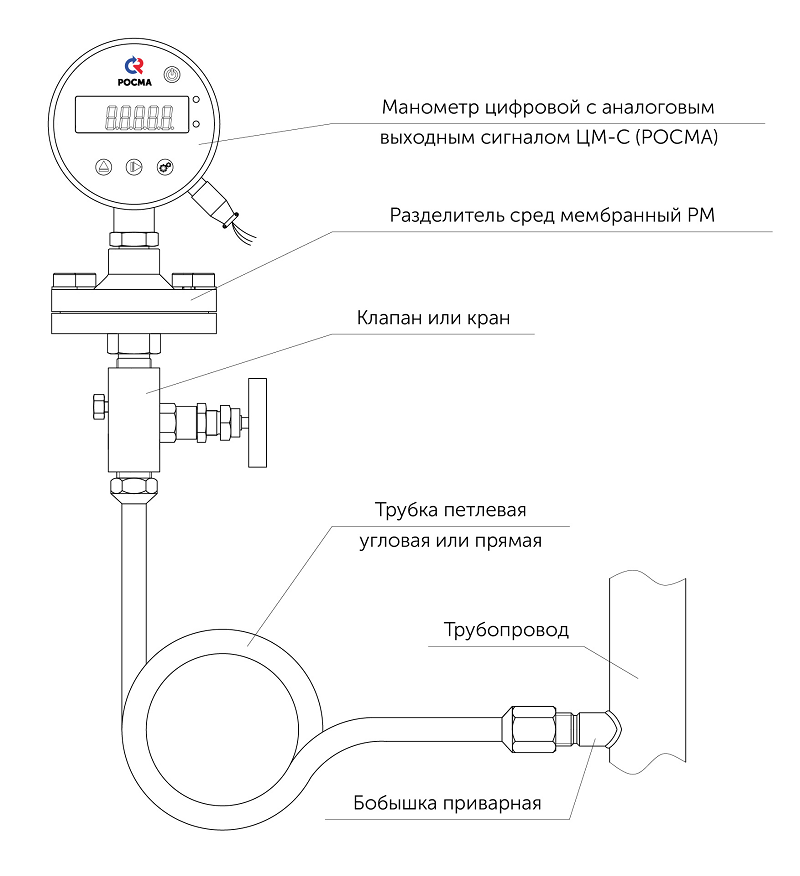

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Рекомендуется периодически очищать корпус от пыли и загрязнений мягкой тканью. Запрещается использовать растворители и абразивы для очистки передней панели и дисплея.

Электрическое питание манометров осуществляется от источника постоянного тока с номинальным напряжением 24 В.

При подключении прибора необходимо руководствоваться следующей данными по контактам резьбового разъема:

7-ми штырьковый разъем:

1-Коричневый (управляющий сигнал - уставка Макс.)
2-Желтый (управляющий сигнал - уставка Мин.)
3-Красный (питание (+))
4-Синий или зеленый (питание (-))
5-Белый (унифицированный выходной сигнал (+) 4-20 мА; (20-4) мА)
6-Серый (унифицированный выходной сигнал (-) 4-20 мА; (20-4) мА)
7-Черный (общий для управляющего сигнала)

4-х штырьковый разъем:

1-Черный (унифицированный выходной сигнал (-) 4-20 (20-4) мА)
2-Синий или зеленый (питание (-))
3-Красный (питание (+))
4-Желтый (унифицированный выходной сигнал (+) 4-20 (20-4) мА)

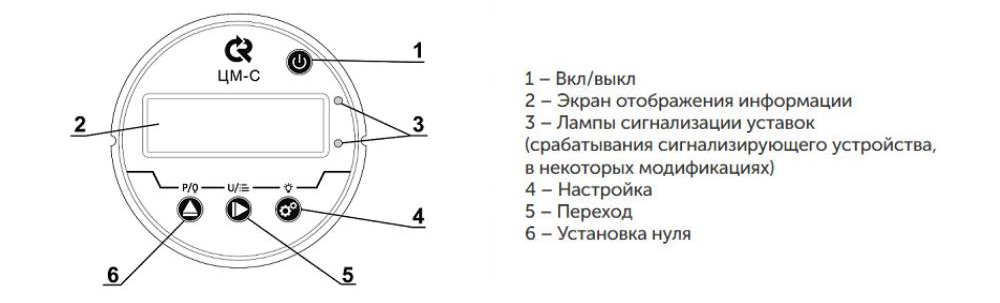

Элементы управления

Функция	Режим отображения давления при коротком нажатии	Режим отображения давления при длительном нажатии	Режим настройки	Режим ввода единиц	Режим выбора единиц измерения
Вверх/ сброс нуля	Пиковое значение	Сброс нуля	−	Текущее значение +1	Переключение единиц измерения
Переход	Выбор единиц измерения	Отображение параметров настройки	Ручной переход	Переключение редактируемых символов	Видимость текущей единицы измерения
Настройка	Вкл. / выкл. подсветки	Режим настройки	Ручной ввод	Подтверждение / сохранение	Подтверждение / сохранение
Вкл. / выкл.	Удаление десятичного разделителя	Вкл. / выкл.	Выход без сохранения	−	−

В режиме сохранения значения уставки, на экране поочередно отображаются отметка уставки Макс. и значение уставки Макс., отметка уставки Мин. и значение уставки Мин. Для отображения на дисплее пикового значения за период времени с последнего выключения манометра необходимо кратковременно нажать кнопку "Вверх / Сброс нуля". При выключении манометра, счетчик сбрасывается и данные о пиковом значении удаляются из памяти прибора.

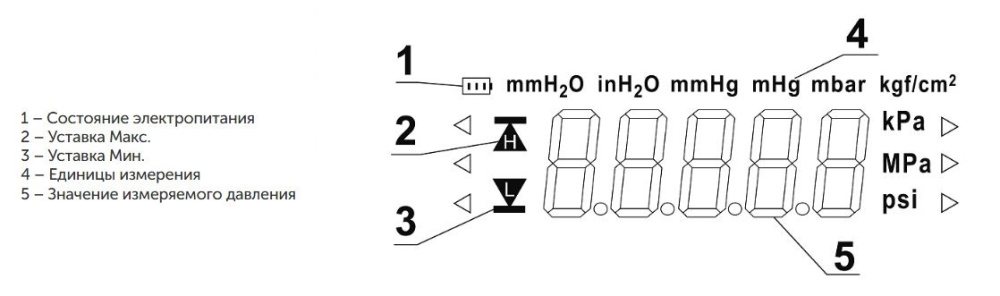

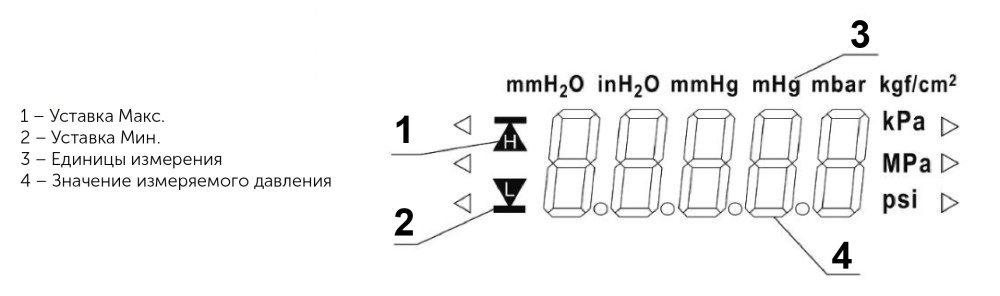

Элементы панели индикации данных:

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

прибор не работает;
дисплей или панель управления повреждены;
погрешность показаний превышает допустимое значение.

Схема подключения

Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ) с аналоговым выходным сигналом 4−20 мА

Цвет провода	Красный	Синий или Зелёный	Жёлтый	Чёрный
Назначение	питание (+)	питание (−)	выход (+) 4−20 мА	выход (−) 4−20 мА

Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ) с аналоговым выходным сигналом 4−20 мА + 2 релейных выхода

Цвет провода	Красный	Синий или Зелёный	Белый	Серый	Чёрный	Коричневый	Жёлтый
Назначение	питание (+)	питание (−)	выход (+) 4−20 мА	выход (−) 4−20 мА	общий	уставка макс.	уставка мин.

Единицы измерения

Тип	Диапазон показаний давлений, МПа	Единицы измерения
ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6	МПа, кПа, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., мм вод. ст., дюйм рт. ст.
	0…1 / 1,6 / 2,5 / 4 / 6	МПа, кПа, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., дюйм рт. ст.
	0…10 / 16	МПа, кПа, psi, бар, мм рт. ст., кгс/см2, дюйм вод. ст., дюйм рт. ст.
	0…25 / 40 / 60	МПа, кПа, psi, бар, кгс/см2, дюйм рт. ст.
	0…100	МПа, psi, бар, кгс/см2, дюйм рт. ст.
ЦМ-С-В	−0,1…0	МПа, кПа, Па, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., мм вод. ст., дюйм рт. ст.
ЦМ-С-ИВ	−0,1…0,15 / 0,3 / 0,5	МПа, кПа, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., мм вод. ст., дюйм рт. ст.
ЦМ-С-ИВ	−0,1… 0,9 / 1,5 / 2,4	МПа, кПа, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., дюйм рт. ст.

Карта заказа

Тип	манометр	ЦМ-С-И
	вакуумметр	ЦМ-С-В
	мановакуумметр	ЦМ-С-ИВ
Диаметр корпуса, мм	100	5
Материал корпуса	нержавеющая сталь	2
Материал штуцера	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Диапазон показаний давлений, МПа	ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ЦМ-С-В	−0,1…0
	ЦМ-С-ИВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		М20×1,5
Класс точности		0,25 / 0,1
Питание	постоянный ток	24 В
Выходной сигнал, мА	аналоговый 4...20 мА	4-20
Выходной сигнал, мА	аналоговый 4...20 мА + 2 релейных выхода	4-20+2PNP
