Дифференциальные реле давления РДД-2Р
Тип РДД-2Р. Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.
Основными параметрами дифференциального реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.
| Рабочий диапазон, МПа |
Дифференциал, МПа (фиксированный) | Р статич. макс., МПа |
| 0,05…0,2 | 0,03…0,05 | 0,5 |
| 0,05…0,4 | 0,06…0,2 | 1,5 |
| 0,1…0,6 | 0,06…0,2 | 3,0 |
±2%
Однополюсный перекидной контакт
8А ~220 В
16А ~110 В
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Алитированная сталь 10
IP42
Пластик, цвет белый
Хромированная сталь 10
Анодированная сталь 10
Медный сплав
Алюминий, цвет черный
Органическое
Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)

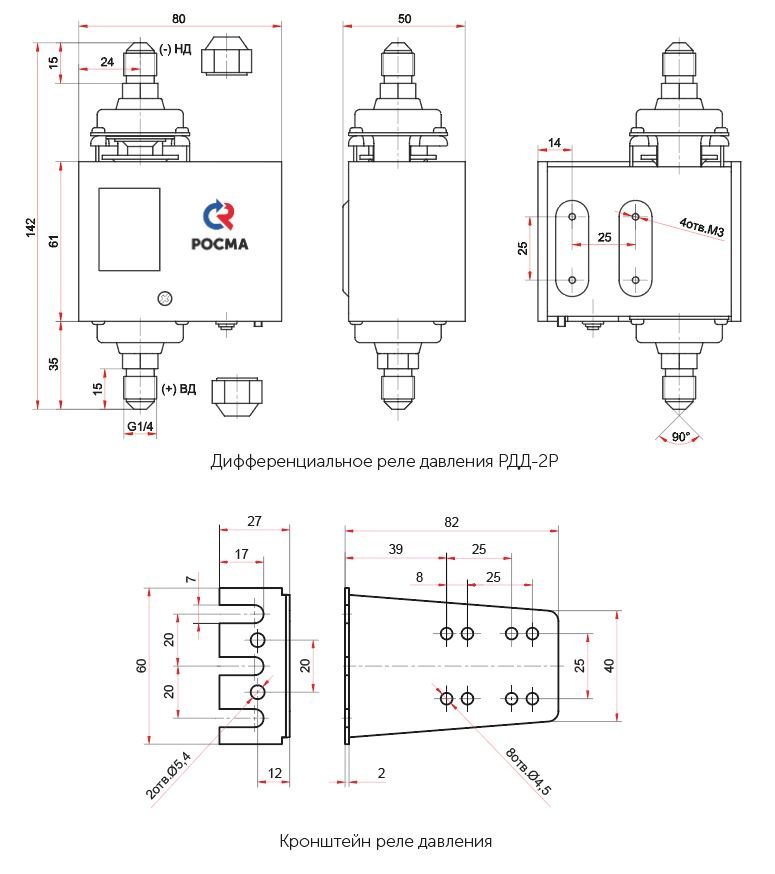

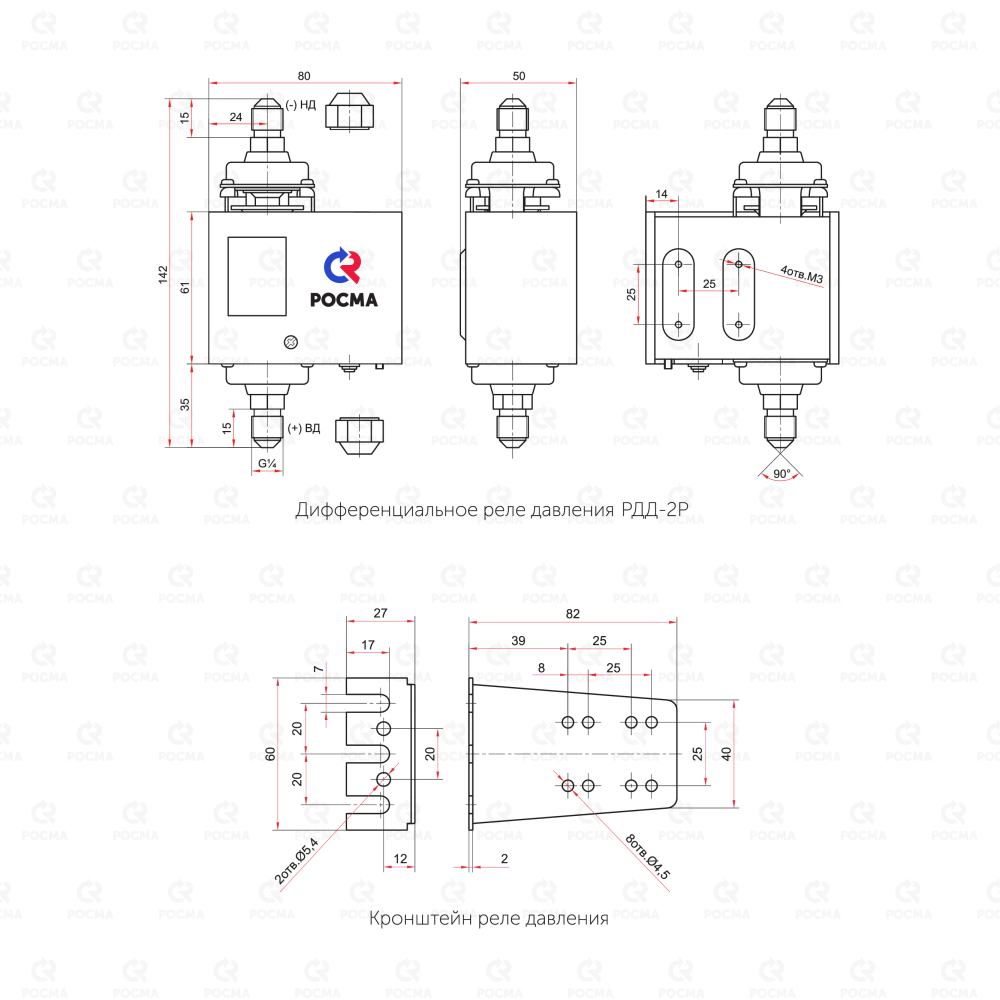

На приборную панель или с помощью кронштейна
Резиновый уплотнитель (Ø кабеля до 12 мм)
100 000 циклов
РДД-2Р: 0,43
Кронштейн: 0,07
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Реле разности давлений РДД-2Р
| Тип | Исполнение | Рабочий диапазон давлений, МПа | Присоединение (способ) | Цена с НДС, руб. |
|---|---|---|---|---|
| РДД-2Р | IP42 | накидная гайка G¼ для крепления капиллярной трубки | 3230 |
Дополнительные опции
| Наименование | Резьба присоединения | Длина, м | Цена с НДС, руб. |
|---|---|---|---|
| Капиллярная трубка для РДД-2Р | G¼ - G¼ (внутр. накидная гайка - наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 | ||
| Повторная настройка реле давления | 190 | ||
Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Большее давление должно подаваться на нижний штуцер. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройка диапазона производится путем вращения регулировочного колеса по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить уставку.
Подбор реле давления
Условие: необходимо произвести очистку фильтра, когда перепад давления на нем составит 0,2 МПа. Статическое давление в системе (максимальное) — 1,0 МПа.
Выбор: выбираем
Также предлагаем ознакомится с Рекомендациями по выбору и монтажу реле давления.
| Тип | реле дифференциального давления | РДД-2Р |
| Верхний предел рабочего диапазона, МПа | 0,2 / 0,4 / 0,6 | |
| Резьба присоединения | G¼ | |
Пример обозначения: РДД-2Р – 0,2 МПа – G¼
