Рукава соединительные для ТМД
Рукав соединительный РС-1 G½ (внутр., накидная гайка) - G½ (наруж.)
Рукава соединительные РС являются вспомогательным гибким соединительным элементом, который используется для подключения прибора к процессу. Они обеспечивают передачу давления измеряемой среды к чувствительному элементу манометра и позволяют производить измерения разности давлений между двумя точками
Максимальное давление, МПа
40
Диапазон рабочих температур, °С
-60…+200
Резьба присоединения к прибору
Внутренняя с накидной гайкой: G½, M20×1,5 или M12×1,5
Резьба присоединения к процессу
Наружная: G½, M20×1,5 или M12×1,5
Длина, м
1 / 2 / 3 / 4 / 5
Материал рукава и штуцеров
Нержавеющая сталь 08Х18Н10
Цена
| Наименование | Длина, м | Резьба присоединения | Цена с НДС, руб. | |
|---|---|---|---|---|
| Рукава соединительные для манометров ТМД | 1 | внутренняя с накидной гайкой | наружная | 3460 |
| 2 | 4750 | |||
| 3 | 5520 | |||
| 4 | 5940 | |||
| 5 | 6340 | |||

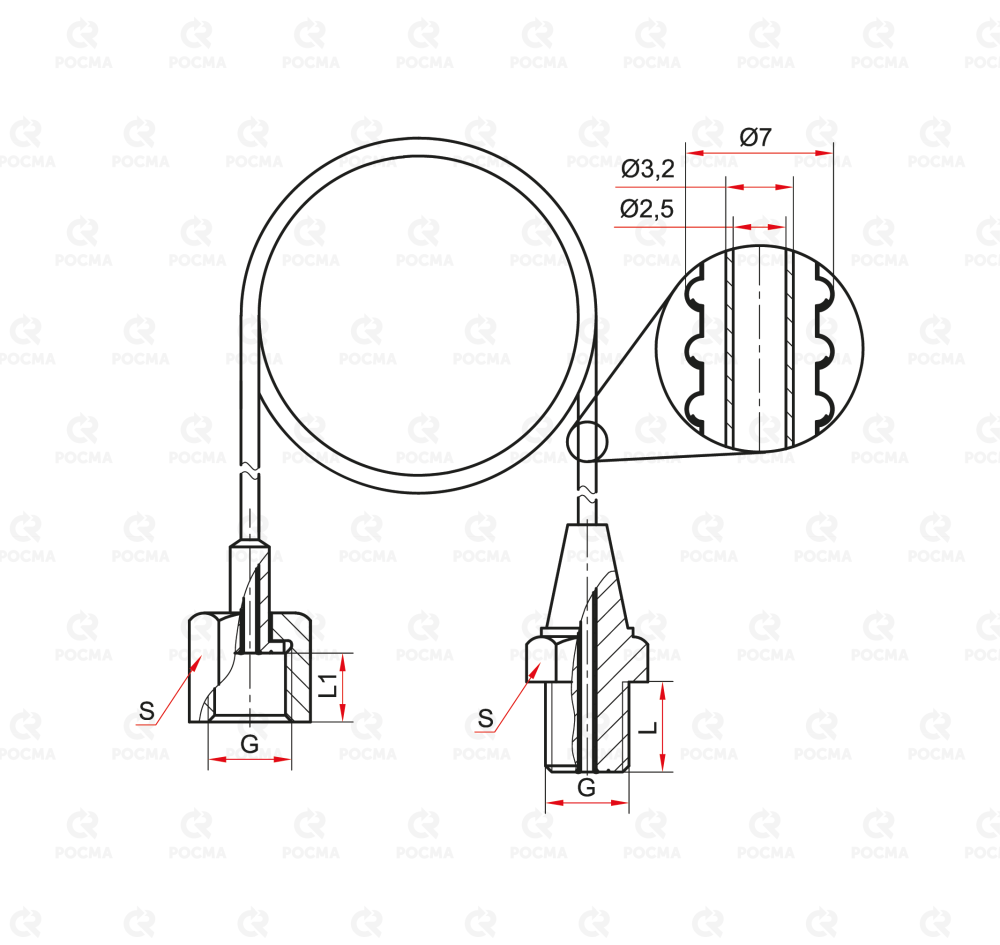

Чертежи
Основные размеры (мм)
| G | L | L1 | S |
|---|---|---|---|
| М12х1,5 | 14 | 12 | 17 |
| М20х1,5 | 20 | 18 | 24 |
| G½ | 20 | 18 | 24 |
Карта заказа
| Тип | Рукав соединительный РС | |
| Длина, м | 1 / 2 / 3 / 4 / 5 | |
| Резьба присоединения | G½ — G½ | |
| M12×1,5 — M12×1,5 | ||
| M20×1,5 — M20×1,5 | ||
| Исполнение (резьба) | внутренняя с накидной гайкой — наружная | внутр. накидная гайка-наруж. |
Пример обозначения:
Рукав соединительный РС-1 G½ (внутр. накидная гайка) — G½ (наруж.)
