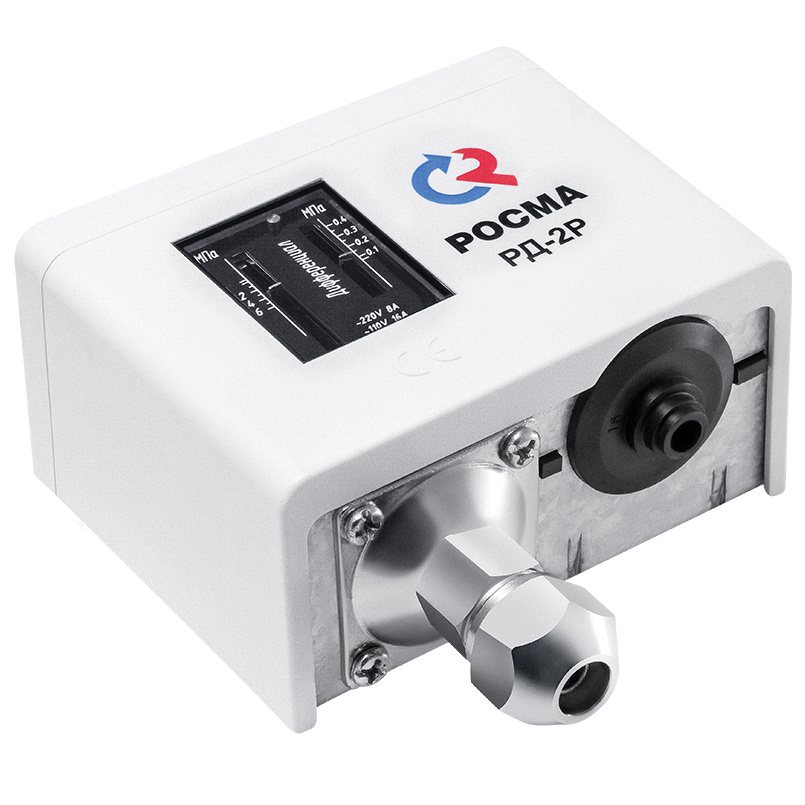

Реле давления РД-2Р

РД-2Р

1 из 6

Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.

Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.

Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.

Рабочий диапазон

Рабочий диапазон, МПа	Дифференциал, МПа (настраиваемый)	Р перегруз. макс, МПа
−0,05…0,3	0,035…0,15	1,6
−0,07…0,6*	0,06…0,4*	1,6*
−0,02…0,8**	0,07…0,4**	1,6**
−0,02…0,8***	0,04…0,15***	1,6***
0,1…1	0,1…0,3	1,6
0,5…1,6*	0,1…0,4*	3,5*
0,5…2,4	0,2…0,5	3,5
0,5…3	0,5…1	3,5

* — для РД-2Р G¼ и для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G¼
*** — для РД-2Р модель 35 G½

Воспроизводимость

±2%

Контакты

Однополюсный перекидной контакт

Электрические характеристики

8А ~220 В
16А ~110 В

Диапазон рабочих температур, °C

Окружающая среда: -10…+70
Контролируемая среда: -10…+110

Корпус

Алитированная сталь 10
РД-2Р, РД-2Р модель 35 — IP44
Опция: корпус IP55 (для всех РД с резьбой G¼)

Крышка

Пластик, цвет белый

Штуцер и накидная гайка

Хромированная сталь 10

Кронштейн и механизм

Анодированная сталь 10

Сильфон

Медный сплав

Шкала

Алюминий, цвет черный

Стекло

Органическое

Способ присоединения

РД-2Р
штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (до Ø8 мм) или напрямую через бобышку №24.

РД-2Р модель 35
резьба G¼ - присоединение через бобышку №24
резьба G½ - присоединение через бобышку №2 или №5

Варианты монтажа

На приборную панель или с помощью кронштейна

Монтаж кабеля

Тип	Способ монтажа	Ø кабеля, мм
РД-2Р модель 35	Кабельный ввод	6 — 14
РД-2Р	Кабельный ввод	6 — 14

Надежность

100 000 циклов

Вес, кг

Тип	Корпус	Резьба	Вес
РД-2Р	IP44	G¼	0,33
РД-2Р	IP55	G¼	0,47
РД-2Р модель 35	IP44	G¼	0,31
	IP55	G¼	0,44
	IP44	G½	0,34
Кронштейн	—	—	0,07

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4218-001-4719015564-2010
ГОСТ 26005–83

Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле

Рекомендация по настройке реле: для оптимальной работы реле мы рекомендуем выставлять уставку в диапазоне 15-85% шкалы давления.

Чертежи Монтаж и эксплуатация Как выбрать реле?Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Реле давления РД-2P

Тип	Исполнение	Рабочий диапазон давлений, МПа	Резьба присоединения	Цена с НДС, руб.
РД-2Р	IP44	−0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3	накидная гайка G¼ для крепления капиллярной трубки	1840
РД-2Р модель 35		−0,07...0,6; 0,5...1,6	резьба G¼	1840
РД-2Р модель 35		−0,02..0,8	резьба G¼, G½
РД-2Р	IP55	−0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3	накидная гайка G¼ для крепления капиллярной трубки	2860
РД-2Р модель 35	IP55	−0,07...0,6; −0,02..0,8; 0,5...1,6	резьба G¼	2860

Капиллярные трубки для реле РД-2Р

Наименование	Резьба присоединения	Длина, м	Цена с НДС, руб.
Капиллярная трубка для РД-2Р	G¼ - G¼ (внутр. накидная гайка - наруж.)	1	680
		1,5	830
		2	1070
		3	1150
	G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.)	1	720
		1,5	790
		2	830
		3	900
Капиллярная трубка для РД-2Р модель 35	G¼ - G¼ (внутр. - наруж.)	1	680
		1,5	830
		2	1070
		3	1150
	G¼ - G½ или М20×1,5 (внутр. - наруж.)	1	720
		1,5	790
		2	830
		3	900

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м	РД-2Р (РД-2Р мод 35) с разделителем РМ, в том числе с капиллярными трубками	410
Объединение с разделителем РМ-СВ11
Объединение с разделителем РМ-Х11
Объединение с разделителем РМ-ФМ41
Объединение с разделителем РМ-С21, РМ-С21м
Объединение с разделителем РМ-М31
Объединение с разделителем РМ-К11
Повторная настройка реле давления		190

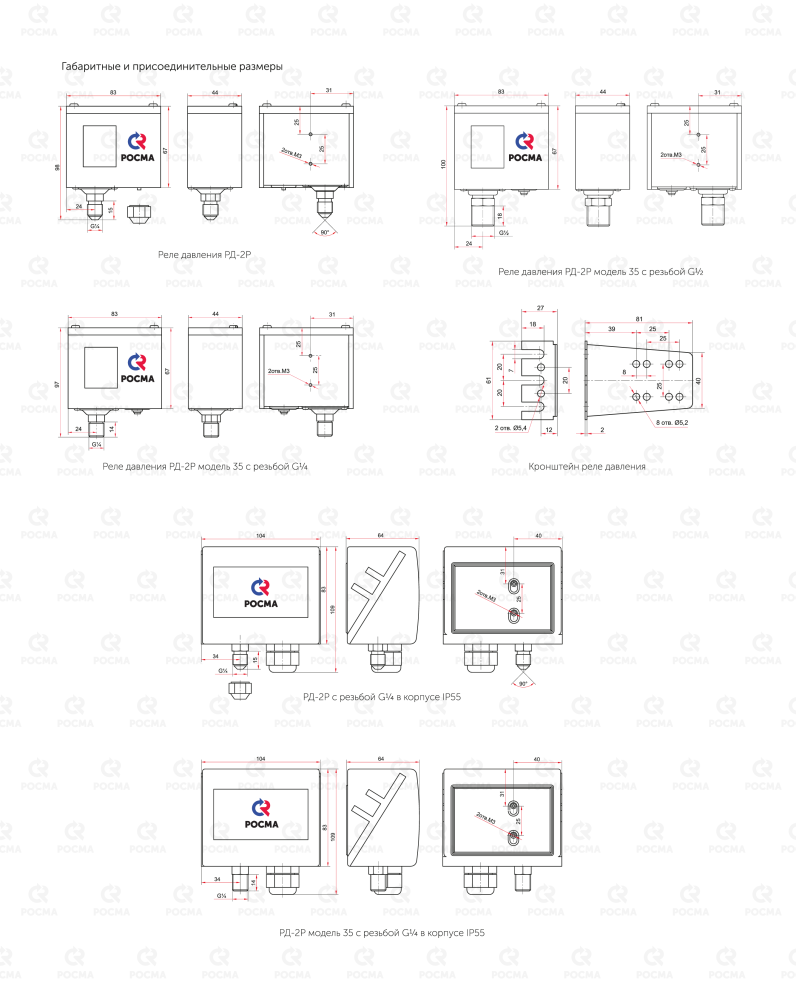

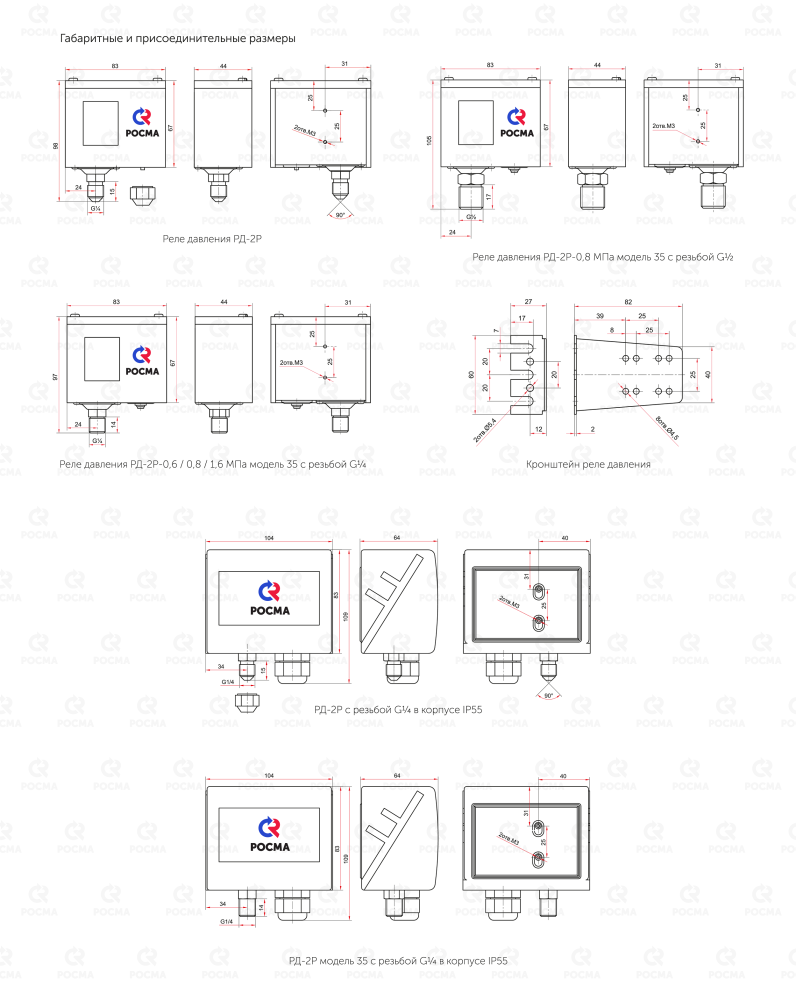

Чертежи

Монтаж и эксплуатация

Монтаж реле давления РД-2Р выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Электрический кабель подключается согласно схеме:

Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.

Техническое обслуживание реле давления (прессостата) в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.

Перенастройку диапазона производится следующим образом:
— вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить;
— вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.

Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
— проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
— прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.

Уплотняемый ввод для кабелей Ø до 14 мм.
Контактная группа с удобным подключением проводов
Однополюсный перекидной контакт с возможностью нагрузки до 16А (~110 В), 8А (~220 В)
Стальной штуцер с возможностью подключения реле к линии как напрямую, так и через капиллярную трубку
Сильфон из медного сплава
Защитная скоба, предотвращающая несанкционированное изменение настроек реле
Простая и удобная настройка уставок срабатывания
Корпус с верхней крышкой обеспечивает степень защиты до IP44

Как выбрать реле?

Подбор реле давления

1) Условие: давление в трубопроводе не должно падать ниже 0,5 МПа, при этом максимальное давление не должно превышать 0,7–0,75 МПа.

Выбор: выбираем реле давления РД-2Р-1,0-G ¼ (диапазон 0,1–1,0 МПа, регулируемый дифференциал 0,1–0,3 МПа). Регулировочным винтом «Давление» устанавливаем уставку на шкале — 0,5 МПа. Т. к. давление не должно превышать 0,75 МПа, то подсчитав значение дифференциала 0,75−0,5=0,25 МПа, устанавливаем регулировочным винтом «Дифференциал» значение 0,25 на шкале.

2) Условие: насос должен включаться при достижении давления в 2,0 МПа и откачивать лишнюю воду из системы до тех пор пока давление не упадет до 1,6 МПа.

Выбор: выбираем реле давления РД-2Р-2,4-G ¼ (диапазон 0,5–2,4 МПа, регулируемый дифференциал 0,2–0,5 МПа). Регулирочным винтом «Давление» устанавливаем значение давления на отметке 2,0 МПа. Далее вычислив значение дифференциала 2,0−1,6=0,4 МПа, устанавливаем вторым регулировочным винтом значение дифференциала на шкале равное — 0,4 МПа.

Также предлагаем ознакомится с Рекомендациями по выбору и монтажу реле давления.

Карта заказа

Тип	реле давления	РД-2Р
Верхний предел рабочего диапазона, МПа		0,3 / 0,6 / 0,8 / 1 / 1,6 / 2,4 / 3
Резьба присоединения		G½ / G¼
Модель	реле давления РД-2Р	–
Модель	реле давления РД-2Р модель 35	Модель 35
Степень защиты	IP44	–
Степень защиты	IP55	IP55
Кабельный ввод	IP44	–
Кабельный ввод	IP55 - пластиковый кабельный ввод М20х1,5	ПВ
