Термометры кор­ро­зи­он­но­стой­кие с воз­мож­нос­тью гид­ро­за­пол­не­ния си­ли­ко­ном (ра­ди­аль­ное при­со­еди­не­ние с резь­ба­ми CH, CB, ПН)

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением и резьбой CH, CB, ПН. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

100

Класс точности

1,0* / 1,5
* — опция

Диапазоны показаний температур, °С
−30…+70 0…+60
0…+1000…+120
0…+160
0…+200
0…+2500…+300
0…+350
0…+450
0…+500

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 °C

Длина погружной части, мм

64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1000 мм)

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Резьба присоединения

G½ или М20×1,5

Тип присоединения

Свободная наружная резьба — СН
Свободная внутренняя резьба — СВ
Перемещаемая наружная резьба — ПН

Комплектность

Без гильзы
Опция:
гильза из нержавеющей стали 08Х18Н10
цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4211-001-4719015564-2008

Все характеристики

Термометры БТ, серия 220 с воз­мож­нос­тью гид­ро­за­пол­не­ния си­ли­ко­ном (ра­ди­аль­ное при­со­еди­не­ние с резьбами CH, CB, ПН)

ТипДиаметр корпусаКласс точностиДиапазон показаний температуры, °CДлина погружной части, мм / Цена с НДС, руб.
L=64L=100L=150L=200L=250L=300
БТ-52.220 СН1001,0*; 1,5−30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500293030103120319533103420
БТ-52.220 СВ289529703080319532703380
БТ-52.220 ПН283029303050313032103280

* —  под заказ, +10% к стоимости прибора

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Гильза из нержавеющей стали под заказ
Указатель предельных значений (нержавеющая сталь)95
Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой 40 / 50
Погружная часть более 300 мм (шаг 50 мм)под заказ
Свидетельство о поверке к нумерованному прибору 100
Индивидуальный паспорт на нумерованный прибор100
Первичная заводская поверка бесплатно
Периодическая поверка 350
Ремонт БТ (без ГЗ) 170
Ремонт БТ (с ГЗ)220

Стоимость гидрозаполнения:

Тип Диаметр корпуса, мм Объем жидкости в приборе, мл Цена заполнения прибора, с НДС, руб.
силикон ПМС-50
БТ-52.220
(СН, СВ, ПН)
100 230 220
Распечатать

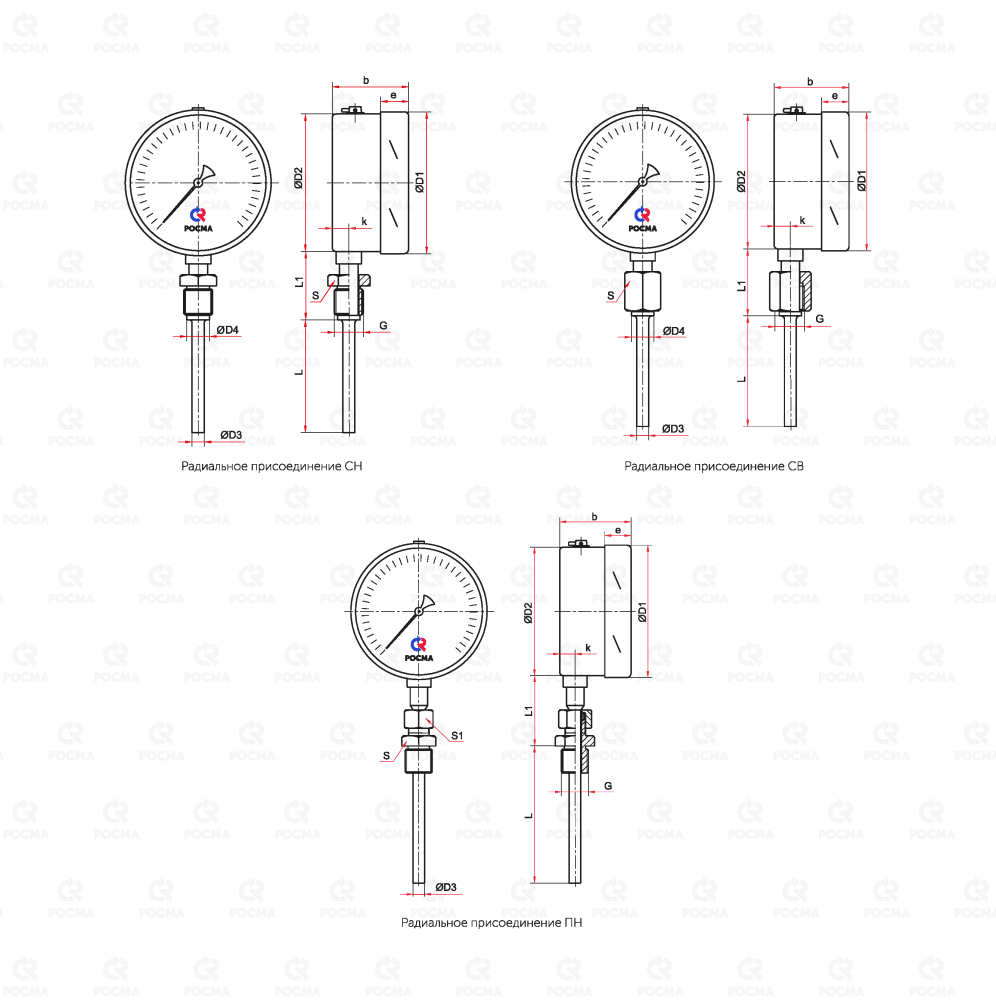

Чертежи


Основные размеры (мм), вес (кг), объем (мл)
ТипØ D1D2 D3D4 be
k L L1S
S1G ВесВес
с заполнением
Объем
заполняемой
жидкости
БТ-52.220 СН100 10199 1018 491713 64 / 100 / 150 / 200 / 250 / 300* 4922 G½ или М20х1,5
0,410,70230
БТ-52.220 СВ48270,430,72
БТ-52.220 ПН52220,480,77

* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм)

Распечатать
Монтаж и эксплуатация

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.

При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).

На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.

При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа.  Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.

Распечатать
Карта заказа
Типбиметаллический термометрБТ
Диаметр корпуса, мм 100 5
Присоединение радиальное 2
Материал штока нержавеющая сталь 2
Материал корпуса и кольца нержавеющая сталь 2
Материал гильзы без гильзы 0
Диапазон показаний температур, °C   −30…+70
0…+60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500
Резьба присоединения   G½; М20×1,5
Длина погружной части, мм   64 / 100 / 150 / 200 / 250 / 300
Класс точности   1,5
ГидрозаполнениесиликонСиликон
без заполнения
под ГЗ
Тип присоединениясвободная наружная резьбаСН
свободная внутренняя резьбаСВ
перемещаемая наружная резьбаПН

Пример обозначения:
БТ − 5 2. 2 2 0 (0–300 °C) G½. 64. 1,5 СН
