Трубки угловые (отводы), с накидной гайкой

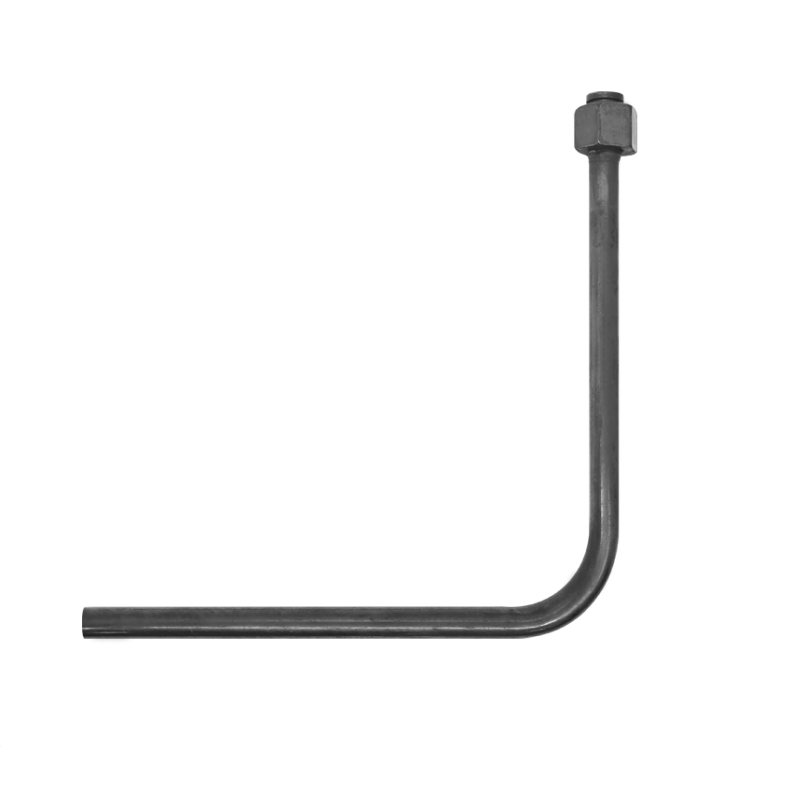

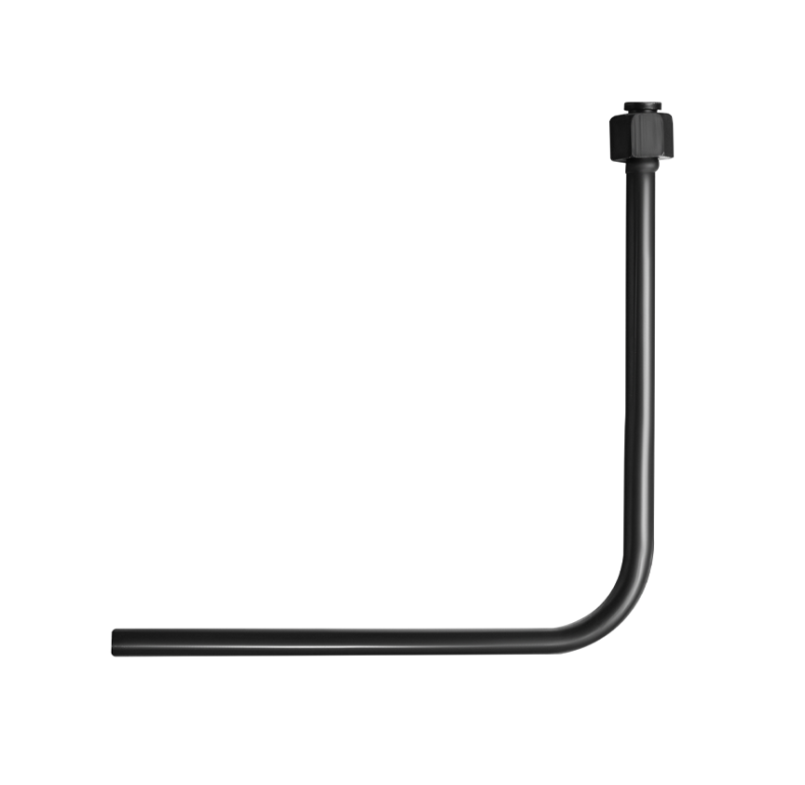

Трубка угловая (отвод), с накидной гайкой
Трубки угловые (отводы) из углеродистой стали предназначен для удобства монтажа и работы измерительных приборов (манометров, датчиков давления, и т.д.) в системах с ограниченным пространством путем изменения направления импульсной линии
Рабочее давление, МПа
25
Максимальная рабочая температура, °С
Определяется типом измерительного прибора, подключенного к отводу
Резьба присоединения
G½ или M20×1,5
Присоединение к трубопроводу
Приварное
Материал
Углеродистая сталь 30
Максимальный вес, кг
0,36
Толщина стенки, мм
2
Техническая документация
ТТУ 4218-001-4719015564-2015
Цена
| Тип | Резьба присоединения | Материал | Цена с НДС, руб. |
|---|---|---|---|
| Трубка угловая (отвод), с накидной гайкой | внутренняя G½ — под приварку внутренняя М20×1,5 — под приварку | сталь | 530 |
Чертежи
Карта заказа
| Тип | Трубка угловая (отвод) с накидной гайкой |
| Резьба присоединения | G½ |
| M20×1,5 |
Пример обозначения:
Трубка угловая (отвод) с накидной гайкой, G½
