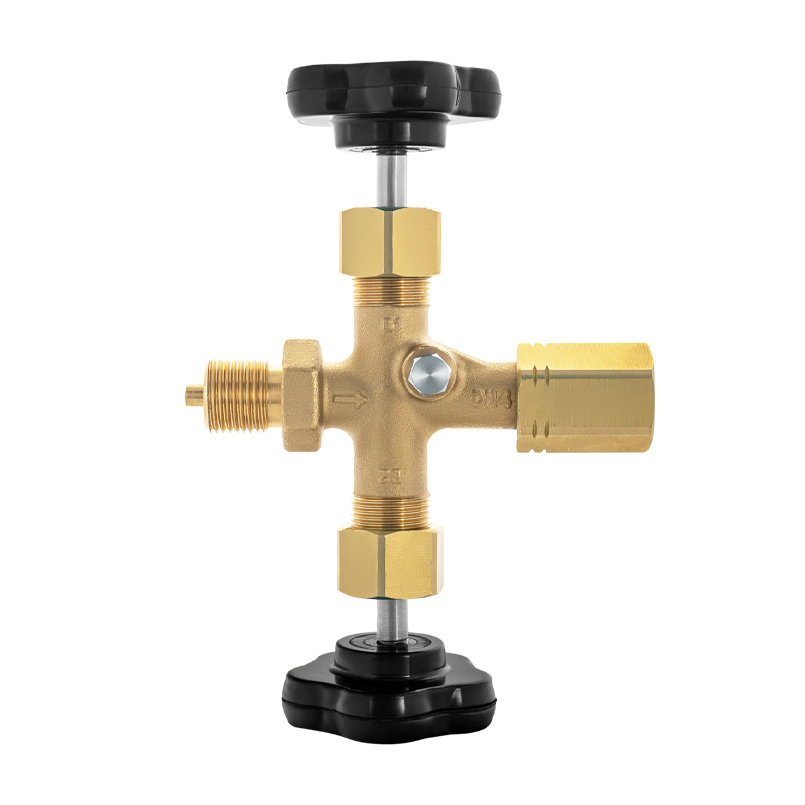

Двухвентильный игольчатый клапан из латуни с тестовым портом

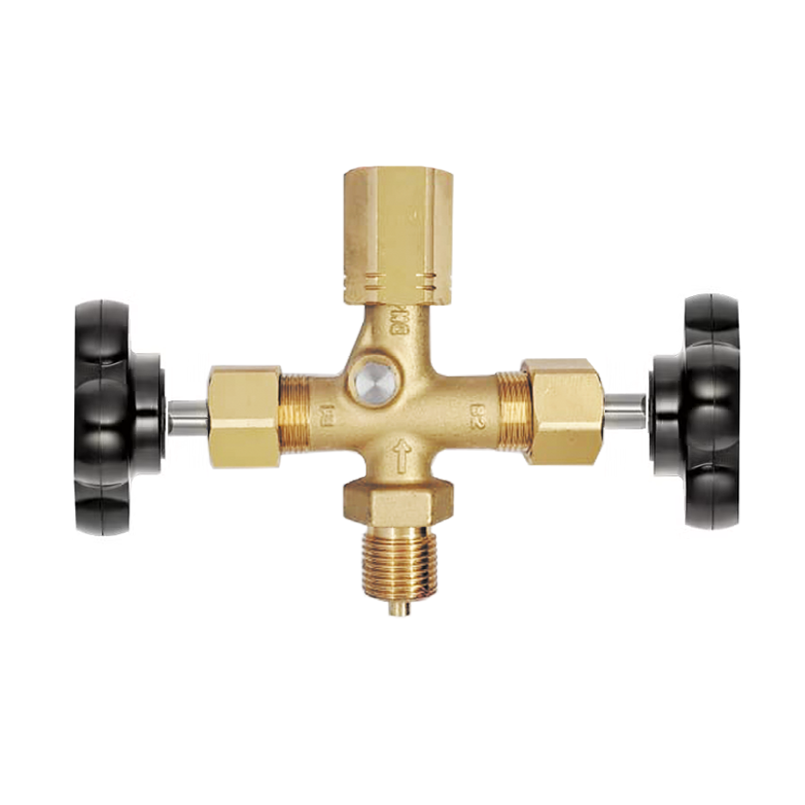

Двухвентильный игольчатый клапан (латунь)
Двухвентильный игольчатый клапан – это запорное устройство, которое применяется для перекрытия и перенаправления потоков рабочей среды. Клапан устанавливается перед манометром или другим СИ (средством измерения) и служит для подключения его к системе.
Второй вентиль клапана перекрывает проход к винту сброса давления и дополнительному тестовому порту, который позволяет подключить контрольный манометр к системе без остановки технологической линии.
Максимальное рабочее давление, МПа
25
Диапазон рабочих температур, °С
−10…+150
Резьба присоединения
G½ или M20×1,5
Исполнение (резьба)
Наружная / внутренняя (накидная гайка)
Резьба тестового порта, наружная
M20×1,5
Материал корпуса
Латунь
Материал сальника
Фторопласт
Максимальный вес, кг
0,92
Цена
| Наименование | Резьба присоединения | Цена с НДС, руб. |
|---|---|---|
| Двухвентильный игольчатый клапан с тестовым портом, латунь | SFG½-MG½ (внутр., накидная гайка - наруж.) | 7420 |
| SFМ20×1,5–MМ20×1,5 (внутр., накидная гайка - наруж.) |

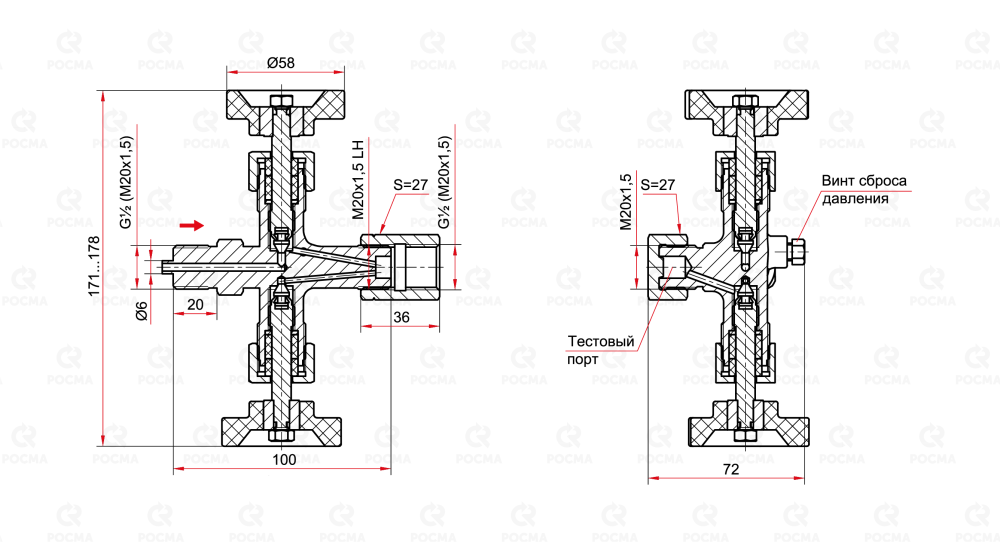

Чертежи
Карта заказа
| Тип | Двухвентильный игольчатый клапан | |
| Резьба присоединения | G½ − G½ | SFG½-MG½ |
| M20x1,5 − M20x1,5 | SFM20x1,5-MM20x1,5 | |
| Исполнение (резьба) | внутренняя, накидная гайка – наружная | внутр. накидная гайка - наруж. |
| Материал | Латунь | латунь |
Пример обозначения:
Двухвентильный игольчатый клапан SFM20x1,5-MM20x1,5 (внутр., накидная гайка- наруж.), латунь
