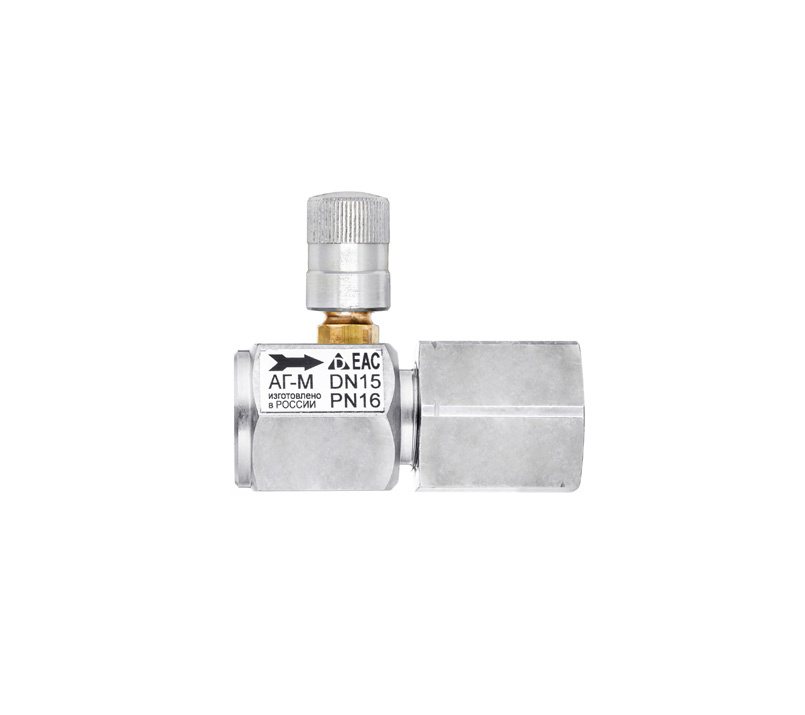

Кнопочный запорный клапан АГ-М

1 из 5

Кнопочный запорный клапан АГ-М (аналог клапана VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ, а также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора – мембране или трубке Бурдона. Длительное нахождение мембраны под давлением ухудшает метрологические свойства прибора (снижается точность показаний).

Установленный перед прибором клапан, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см²).

При необходимости подключения давления к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. Повернув кнопку, под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей измерительных приборов во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами.

Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.

Тип

Нормально закрытый

Рабочее давление, МПа

1,6

Максимальное давление, МПа

2,4

Максимальная рабочая
температура, °С

Резьба присоединения к процессу

G½ (внутренняя)

Резьба присоединения к СИ

G½, M12×1,5 или M20×1,5 (внутренняя, накидная гайка)

Материал корпуса

Сталь 10

Материал втулки

Латунь

Уплотнение

Смесь резиновая НО-68-I-HTA

Максимальный вес, кг

0,26

Чертежи Карта заказа PDF Где купить?

Цена

Наименование	Резьба присоединения	Цена с НДС, руб.
Клапан кнопочный АГ-М	G½ — G½ (внутр.-внутр. накидная гайка)	1640
	G½ — М12×1,5 (внутр.-внутр. накидная гайка)
	G½ — M20×1,5 (внутр.-внутр. накидная гайка)

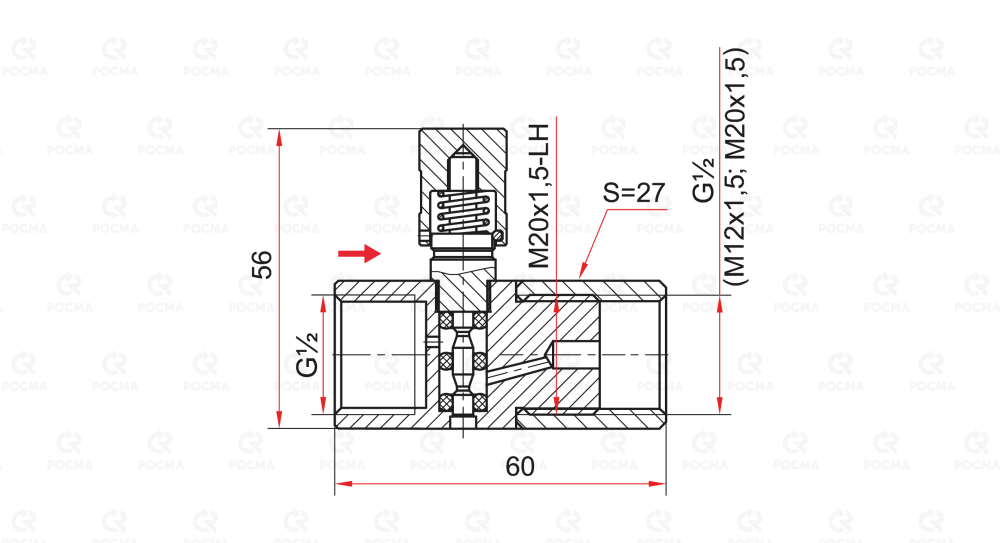

Чертежи

Карта заказа

Тип		Клапан кнопочный АГ-М
Резьба присоединения		G½–G½
		G½–М12x1,5
		G½–М20x1,5
Исполнение (резьба)	внутренняя – внутренняя, накидная гайка	внутр.–внутр. накидная гайка
