Манометры коррозионностойкие для измерения низких давлений газов
Тип КМ (КМВ), Кс. Манометр для измерения давления сухих, газообразных агрессивных сред.
Область применения: нефтегазовая промышленность, химическая промышленность.
100, 150
| 1,5 |
| KМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| KМВ | −1…1,5 / −1…3; −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 |
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.
Окружающая среда: −60…+60
Измеряемая среда: −65…+100
IP54, IP65
Нержавеющая сталь 08Х17Н13М2
Нержавеющая сталь 08Х17Н13М2,
байонетное.
(металлическая мембранная коробка)
Нержавеющая сталь 08Х17Н13М2
Нержавеющая сталь 08Х17Н13М2
Алюминий, шкала черная на белом фоне
Минеральное
Нержавеющая сталь 08Х17Н13М2
Радиальное
G½ или M20×1,5
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4212-002-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| КМ-22 Кс |
100 | 1,5 | IP54 | 0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 8640 |
| КМ-22 Кс | IP65 | 8790 | |||||
| КМ-32 Кс | 150 | 1,5 | IP54 | 0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 12170 |
| КМ-32 Кс | IP65 | 12460 |
Мановакуумметры КМВ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| КМВ-22 Кс |
100 | 1,5 | IP54 | −1…1,5 / −1…3 |
G½ / М20×1,5 | радиальное | 10460 |
| КМВ-22 Кс
шкалами | −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 8640 | |||||
| КМВ-22 Кс | 100 | 1,5 | IP65 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное | 11720 |
| КМВ-22 Кс шкалами | −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 9910 | |||||
| КМВ-32 Кс | 150 | 1,5 | IP54 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное | 12265 |
| КМВ-32 Кс шкалами | −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 12170 | |||||
| КМВ-32 Кс | 150 | 1,5 | IP65 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное | 15520 |
| КМВ-32 Кс
шкалами | −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 13950 |
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Указатель предельных значений (нержавеющая сталь) | КМ, КМВ | 120 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | КМ, КМВ | 40 / 50 |
| Кнопочный запорный клапан АГ-М | КМ, КМВ | 1640 |
| Индивидуальная шкала | КМ, КМВ | +10% к стоимости прибора |
| Свидетельство о поверке к нумерованному прибору | КМ, КМВ | 130 |
| Протокол поверки к нумерованному прибору | КМ, КМВ | 130 |
| Индивидуальный паспорт на нумерованный прибор | КМ, КМВ | 100 |
| Первичная заводская поверка | КМ, КМВ | бесплатно |
| Периодическая поверка | КМ, КМВ | 180 |
| Пломбировка манометра (под заказ) | КМ-22Кс, -32Кс | 105 |
| Ремонт | КМ, КМВ | от 140 |
| Очистка прибора от загрязнений (мазут, краска и пр.) | КМ, КМВ | индивидуально |

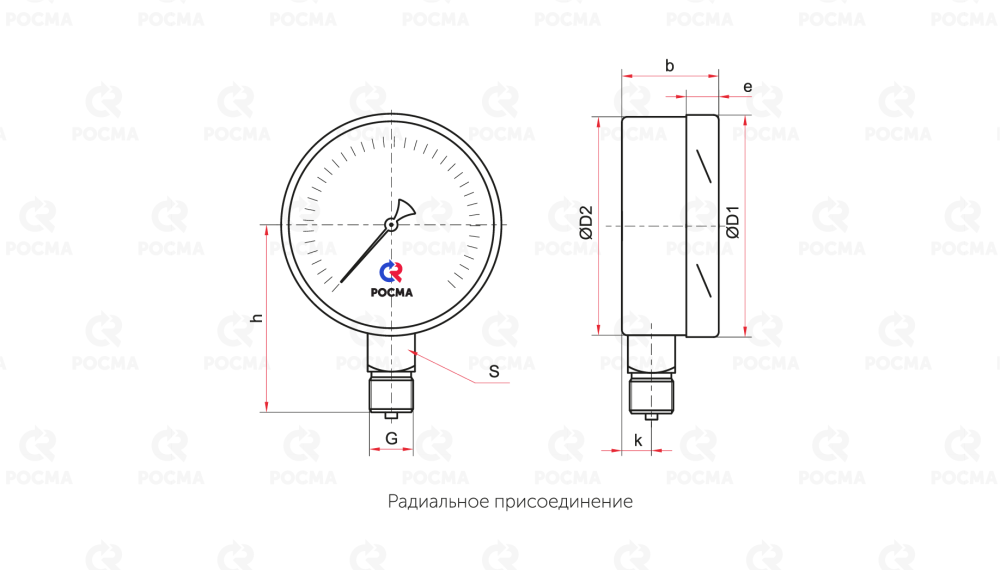

| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 101 | 99 | 49 | 17 | 87 | 16 | 22 | G½ или M20×1,5 | 0,57 | |
| 150 | 152 | 150 | 50 | 18 | 114 | 17 | 0,91 |

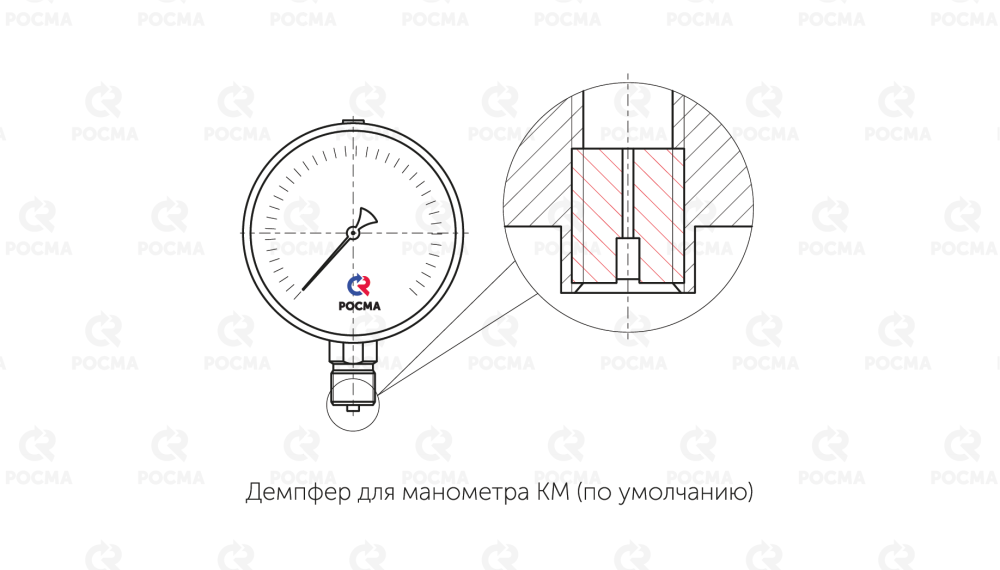

Демпфер для манометра КМ (по умолчанию)
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан
Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
| Тип | манометр | КМ |
| мановакуумметр | КМВ | |
| Диаметр корпуса, мм | 100 | 2 |
| 150 | 3 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Диапазон показаний, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ | −1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 |
|
| Резьба присоединения | 100, 150 мм | G½ / М20×1,5 |
| Класс точности | 100, 150 мм | 1,5 |
| Исполнение из нержавеющей стали | Кс | |
| Степень защиты | IP54 | IP54 |
| IP65 | IP65 | |
Пример обозначения:
КМ − 32Р (0−40 кПа) G½. 1,5. Кс IP54
