Быстрозажимной патрон

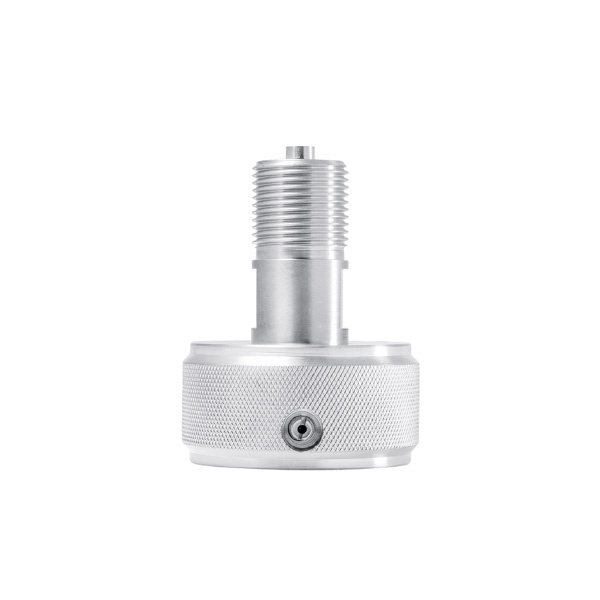

Быстрозажимной патрон БЗП-M20×1,5

1 из 4

Быстрозажимной патрон (БЗП) предназначен для быстрого монтажа и демонтажа измерительных приборов (датчики давления, манометры и т. д.) в процессе их поверки на поверочных стендах в метрологических лабораториях. Также устройство может быть использовано при опрессовке различных устройств и магистралей, в неагрессивных к каучуку средах.

Не требует применения гаечных ключей.

Область применения: метрологические лаборатории, поверка средств измерения (СИ).

Максимальное рабочее давление, МПа

Максимальная рабочая температура, °С

Резьба присоединения

Наружная: M20×1,5
Внутренняя: M20×1,5, M12×1,5, G½ или G¼*
* - под заказ другие резьбы

Материал патрона

Нержавеющая сталь 08Х18Н10

Материал уплотнительного кольца

Бутадиен-нитрильный каучук (NBR)

Максимальный вес, кг

0,16 (внутр. M12×1,5; G¼)
0,36 (внутр. M20×1,5; G½)

Техническая документация

ТУ 4218-001-4719015564-2015

Чертежи Карта заказа PDF Где купить?

Цена

Наименование	Резьба присоединения		Цена с НДС, руб.
Быстрозажимной патрон	наружная M20×1,5	внутренняя M12×1,5; G¼	4355
Быстрозажимной патрон	наружная M20×1,5	внутренняя M20×1,5; G½	4410

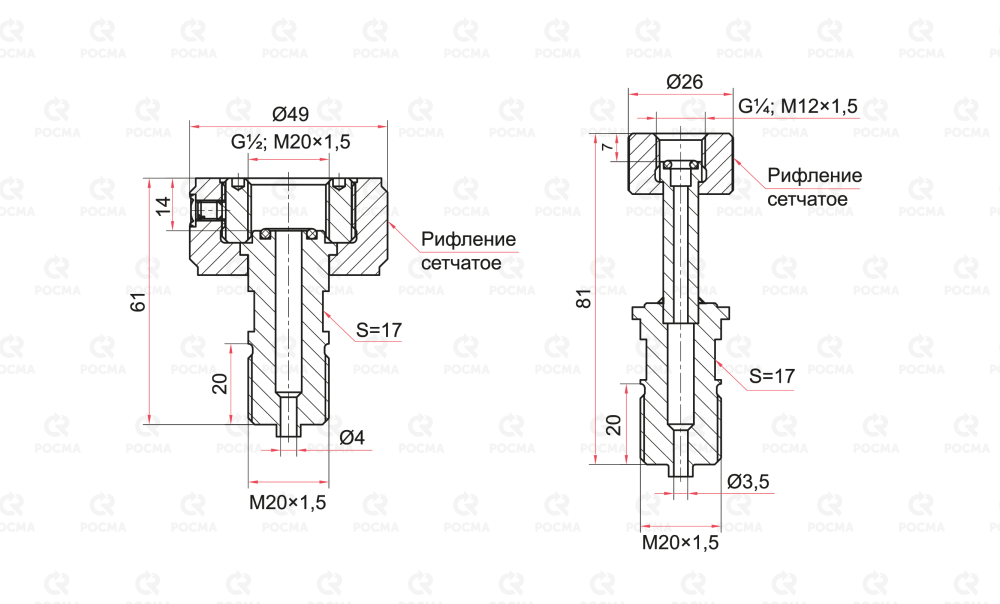

Чертежи

Карта заказа

Тип		Быстрозажимной патрон БЗП
Резьба присоединения	наружная (по умолчанию М20×1,5)	-
Резьба присоединения	внутренняя	G½ / G¼ / М20×1,5 / М12×1,5

Пример обозначения:
Быстрозажимной патрон БЗП-G½

Это оборудование используют с КИП
