Гильзы из нержавеющей стали

Гильзы для термометров БТ биметаллических

Гильзы для термометров БТ серии 211

1 из 5

Гильзы из нержавеющей стали для БТ серии 211, 220, ТТ-В. Повышают устойчивость средств измерений к воздействию агрессивных измеряемых сред и высоких давлений.

При заказе гильз из нержавеющей стали необходимо указать тип и серию термометра, наружную, внутреннюю резьбу гильзы и длину погружной части гильзы (L).

Рабочее давление, МПа

Диаметр гильзы, мм

БТ серия 211, ТТ-В	10
БТ серия 220	14

Длина гильзы, мм

БТ серия 211, 220*	46 / 64 / 100 / 150 / 200 / 250 / 300
ТТ-В	30 / 40 / 50 / 64 / 100 / 150

* — возможно изготовление погружной части длиной до 1000 мм для осевых и радиальных БТ (с шагом 50 мм).
** — возможно изготовление погружной части длиной до 1600 мм для радиальных и универсальных БТ и длиной до 1000 мм для осевых БТ (с шагом 50 мм).

Материал

Нержавеющая сталь 08Х18Н10

Техническая документация

БТ-211, 220:
ТУ 4211-001-4719015564-2008
ТТ-В:
ТУ 4321-002-4719015564-2008

Чертежи Карта заказа PDF Где купить?

Гильзы из нержавеющей стали

Наименование	Параметры	Длина, мм	Цена с НДС, руб.
Для термометров биметаллических общетехнических серии 211, тип БТ*	внешний диаметр погружной части — 10 мм, резьба присоединения — G½ или М20×1,5	46	830
		64	875
		100	920
		150	955
		200	990
		250	1030
		300	1095
Для термометров биметаллических коррозионностойких серии 220, тип БТ**	внешний диаметр погружной части — 14 мм, резьба присоединения — G½, М20×1,5 или NPT½	46	930
		64	970
		100	1010
		150	1050
		200	1090
		250	1140
		300	1200
Для термометров жидкостных виброустойчивых, тип ТТ-В	внешний диаметр погружной части — 10 мм, резьба присоединения — G½, М20×1,5, М22×1,5, М27×2	30	940
		40	960
		50	970
		64	985
		100	1005
		150	1050

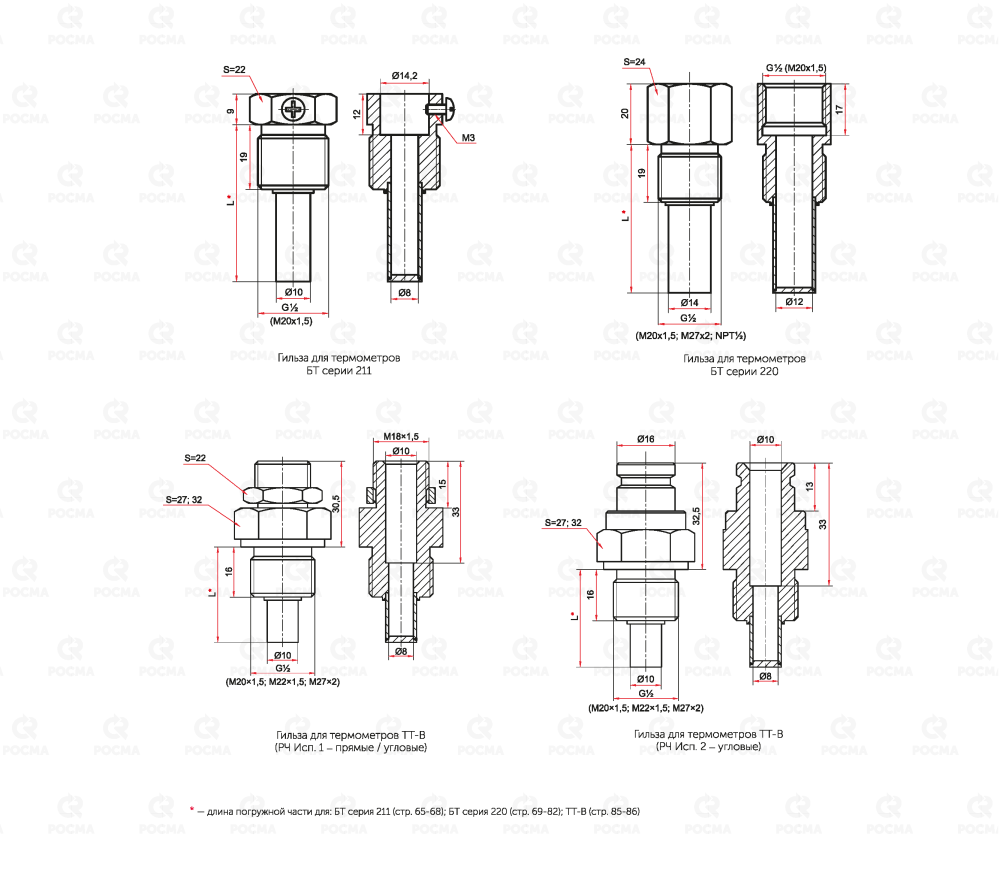

Чертежи

* — длина погружной части для: БТ серия 211; БТ серия 220; ТТ-В.

Карта заказа

Тип		Гильза для термометра
Серия термометра	БТ серии 211	××211
Длина погружной части, мм		L=46, 64, 100, 150, 200, 250, 300 мм
Диаметр погружной части, мм		d=10
Резьба присоединения		G½, М20×1,5
Материал	нержавеющая сталь	нерж.

Пример обозначения: Гильза для термометра xx.211 L=150мм, d=10, M20x1,5, нерж

Тип		Гильза для термометра
Серия термометра	БТ серии 220	××220
Длина погружной части, мм		L=46, 64, 100, 150, 200, 250, 300 мм
Диаметр погружной части, мм		d=14
Резьба присоединения	внутренняя	G½, М20×1,5
Резьба присоединения	наружная	G½, М20×1,5, NPT½
Исполнение (резьба)	внутренняя — наружная	внутр.-наруж.
Материал	нержавеющая сталь	нерж.

Пример обозначения: Гильза для термометра ××.220 L=100 мм, d=14, G½-G½ (внутр.-наруж.), нерж.

Тип		Гильза для термометра
Серия термометра	ТТ-В	ТТ-В
Длина погружной части, мм		L=30, 40, 50, 64, 100, 150 мм
Диаметр погружной части, мм		d=10
Резьба присоединения		G½, М20×1,5, М22×1,5, М27×2
Материал	нержавеющая сталь	нерж.
