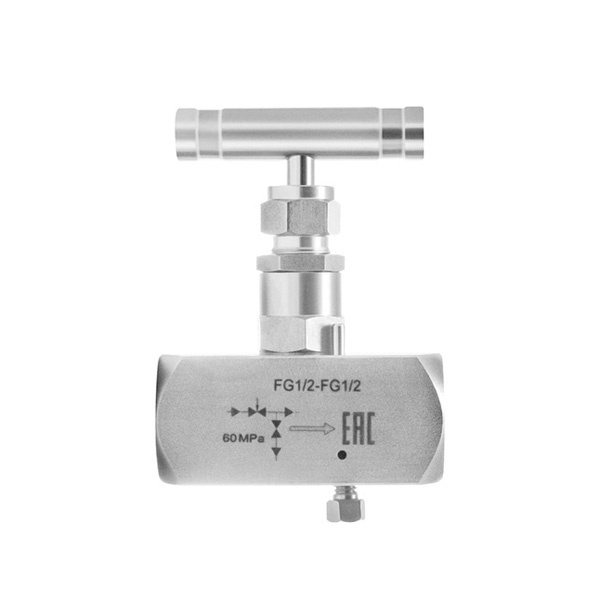

Одновентильный игольчатый клапан SS-2V4 до 60 МПа

внутренняя G½ — внутренняя G½

1 из 6

Одновентильный игольчатый клапан высокого давления - это запорное устройство, которое используется для частичного или полного отсечения потока рабочей среды с максимальным рабочим давлением 60 МПа.

Также при наличии клапана возможно производить установку и замену средств измерения (манометров, датчиков, реле) без остановки работы системы и сброса давления на производственной магистрали. Винт для сброса остаточного давления в корпусе позволяет безопасно демонтировать прибор.

Клапан изготовлен из коррозионностойкого материала - нержавеющей стали. Это позволяет использовать устройство при работе с агрессивными жидкими и газообразными средами.

Рабочее давление, МПа

Диапазон рабочих температур, °C

−40…+240

Резьба присоединения

G½ или M20×1,5

Резьба дренажного клапана

M6x1

Исполнение (резьба)

Внутренняя / наружная
Внутренняя / внутренняя

Материал корпуса

Нержавеющая сталь 08Х17Н13М2

Материал игольчатого золотника

Нержавеющая сталь 20Х17Н2

Материал сальника

Фторопласт

Тип иглы

Плавающая

Максимальный вес, кг

0,43

Техническая документация

ГОСТ 9697-87

Чертежи Документы Карта заказа PDF F.A.Q.Где купить?

Цена

Наименование	Резьба присоединения	Цена с НДС, руб.
Одновентильный игольчатый клапан SS-2V4	внутренняя G½ — наружная G½	5680
	внутренняя М20×1,5 — наружная М20×1,5	5680
	внутренняя G½ — внутренняя G½	6195
	внутренняя М20×1,5 — внутренняя М20×1,5	6195

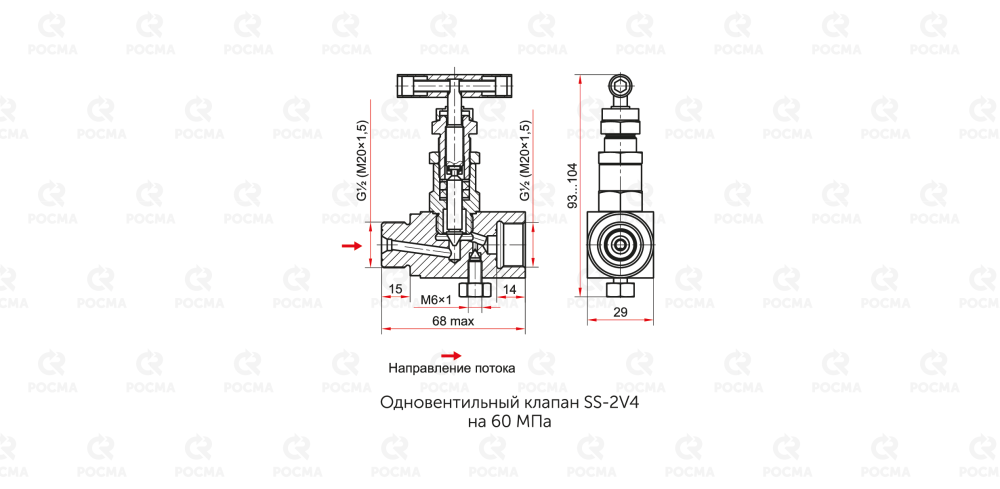

Чертежи

Основные размеры (мм), вес (кг)

Тип	A	B	C	L	L1	G	G1	G2	Вес
SS-2V4 (внутр. - наруж.)	59	95...104	29	14	15	G½	G½	М6х1	0,37
SS-2V4 (внутр. - наруж.)	63	93...98		14	15	М20×1,5	М20×1,5		0,40
SS-2V4 (внутр. - внутр.)	63	94...104		14	14	G½ или М20×1,5	G½ или М20×1,5		0,43

Карта заказа

Тип	Одновентильный игольчатый клапан	SS-2V4
Резьба присоединения		М20×1,5–М20×1,5
Резьба присоединения		G½–G½
Исполнение (резьба)	внутренняя – наружная	внутр.–наруж.
Исполнение (резьба)	внутренняя – внутренняя	внутр.–внутр.
Материал	нержавеющая сталь	нерж.
Давление		60 МПа

Пример обозначения:
Одновентильный игольчатый клапан SS-2V4 М20×1,5–М20×1,5 (внутр.-наруж.) нерж., 60 МПа

При быстром открытии / закрытии запорного элемента в системе возникает резкое повышение давления и эффект гидравлического удара, что может вызвать повреждения средства измерения (СИ). Функция ступенчатой регулировки потока клапаном (закрыт, частично открыт, полностью открыт) позволяет этого избежать.

Особенностью этого типа запорного элемента выступает конструкция его штока, состоящая из двух частей – верхнего и нижнего стержня. Резьба верхнего стержня штока закалена, его поверхность обработана закалкой прокаткой, а смазка полностью изолирована от рабочей среды. В нижней части механизма отсутствует вращение, что уменьшает трение движения, а следовательно истирание между седлом и концом штока. Такая конструкция увеличивает срок службы устройства и позволяет выдерживать большие давления.

Главное отличие клапана от игольчатого крана высокого давления в их функциональном назначении. Первый предназначен для точного регулирования потока и плавного изменения пропускной способности. А кран используется для полного перекрытия или отсечки СИ (манометра, датчика) от магистрали. При этом оба типа используют «игольчатый» принцип штока для точной настройки.

Это оборудование используют с КИП
