Мембранные разделители сред химически стойкие, штуцерное присоединение

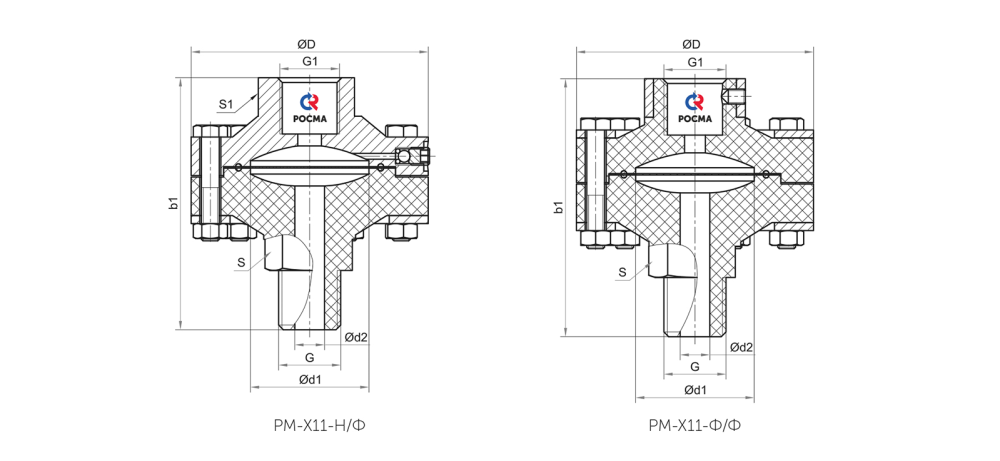

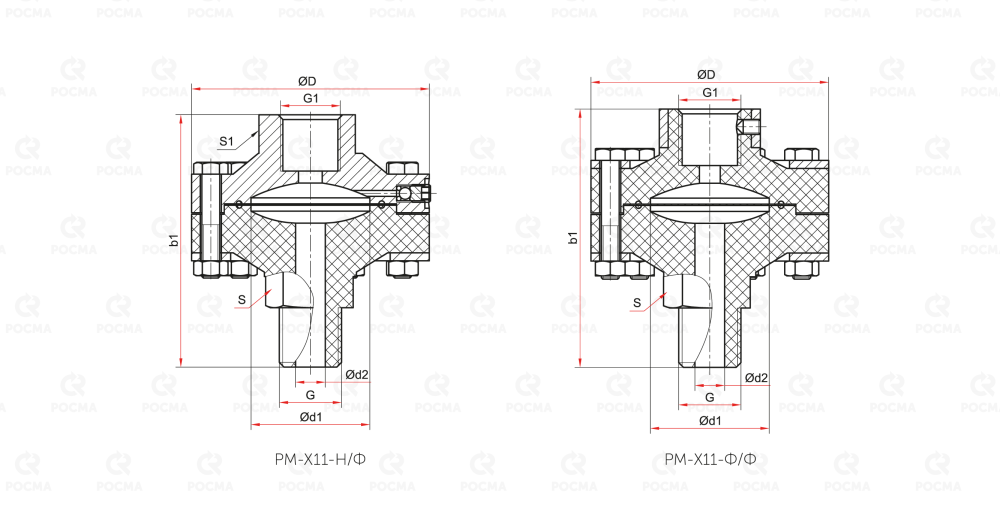

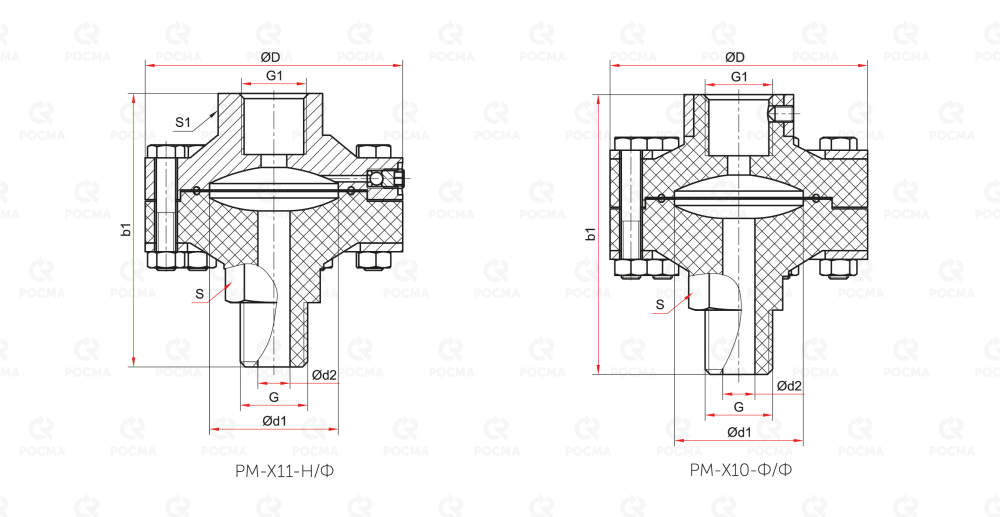

Разделители сред мембранные штуцерные химически стойкие РМ-Х11 предназначены для защиты измерительных приборов (датчиков давления, манометров и др.) от контакта с агрессивными, несущими взвешенные частицы, измеряемыми средами с повышенной степенью агрессивности (кислоты, щелочи и т.д.).
Разделители РМ-Х11 изготовлены из материалов, устойчивых к химическим воздействиям (нержавеющей стали и фторопласта), что обеспечивает их длительный срок службы и безопасность эксплуатации.

При сборке прибора с разделителем, момент затяжки не должен превышать 20 Н∙м для исполнения Н/Ф или 7 Н∙м для исполнения Ф/Ф. В случае исполнения Ф/Ф, после сборки необходимо застопорить штуцер прибора стопорным винтом.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Помимо прямого монтажа манометра с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.

Для заполнения разделителей рекомендуется использовать жидкость: ПМС-20 (ГОСТ13032-77). Заполнение разделителя РМ-Х11 с исполнением Н/Ф рекомендуется выполнять в сборе с прибором, при помощи вакуумной установки через заливное отверстие.

Заполнение разделителя РМ-Х11 с исполнением Ф/Ф (не имеющего заливного отверстия) следует выполнять при помощи технического шприца без иглы. В этом случае разделитель и измерительный прибор заполняются по отдельности в следующей последовательности:

• установить прибор штуцером вверх, герметично вставить в канал штуцера шприц с разделительной жидкостью;
• заполнить полость прибора, совершая многократные возвратно-поступательные движения штоком шприца. При этом воздух из прибора будет переходить в шприц, а жидкость поступать в прибор. Выполнять операцию следует до тех пор, пока жидкость из шприца не перестает поступать в прибор;
• заполнить разделитель (разделитель с соединительным рукавом, отводом-охладителем) измерительной жидкостью. Добавить в резьбовое отверстие разделителя некоторое избыточное количество жидкости;
• завернуть заполненный прибор в заполненный разделитель.

Дополнительная погрешность, вносимая разделителем, компенсируется настройкой прибора. Заполнение разделителей рекомендуется выполнять при температуре, близкой к предполагаемой рабочей температуре окружающей среды, чтобы избежать влияния температурного изменения объема разделительной жидкости на точность показаний манометра.

При сдаче измерительного прибора с разделителем сред в периодическую поверку, не допускается отсоединять разделитель сред от прибора. Поверка выполняется в сборе с разделителем сред.

Перед монтажом прибора в сборе с разделителем на процесс необходимо проверить соответствие размеров и характеристик разделителя требованиям системы.
Следует использовать подходящие фитинги и уплотнения для предотвращения утечек. При монтаже рекомендуется обеспечить свободный доступ для обслуживания и осмотра.
Монтаж / демонтаж разделителя РМ-Х11 проводится при отсутствии давления в трубопроводе. Прибор в сборе с разделителем должен быть установлен в нормальном рабочем положении.

Прикладывать усилие к корпусу прибора при монтаже запрещается. Вращать прибор в сборе с разделителем разрешается только за штуцер разделителя с помощью гаечного ключа.
Нижний штуцер разделителей РМ-Х11 изготовлен из фторопласта, поэтому при монтаже разделителя на процесс необходимо соблюдать осторожность, чтобы не повредить резьбу.
Затяжку разделителя необходимо выполнять до полной герметизации соединения, но не превышая максимально допустимый момент. Момент затяжки при монтаже разделителя к трубопроводу не должен превышать 7 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Отсоединять разделитель сред от манометра (при поставке манометра с разделителем в сборе) при монтаже не допускается.

При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-03.
Типовой узел отбора для подключения прибора с разделителем сред состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

При эксплуатации необходимо:

• периодически проверять состояние прибора и разделителя;
• проверять наличие утечек в местах соединений прибора с разделителем и разделителя с процессом. При необходимости следует исключить течь, подтянув резьбу или сменив прокладку;
• проводить профилактическую очистку и техническое обслуживание;
• обеспечить правильное использование в диапазоне рабочих параметров (давление, температура).

При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности.

Запрещается использовать растворители и абразивы для очистки стекол измерительных приборов.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

• измерительный прибор не работает;
• стекло прибора повреждено;
• стрелка или оказания прибора двигаются скачками или не возвращается к нулевой отметке;
• погрешность показаний превышает допустимое значение.
