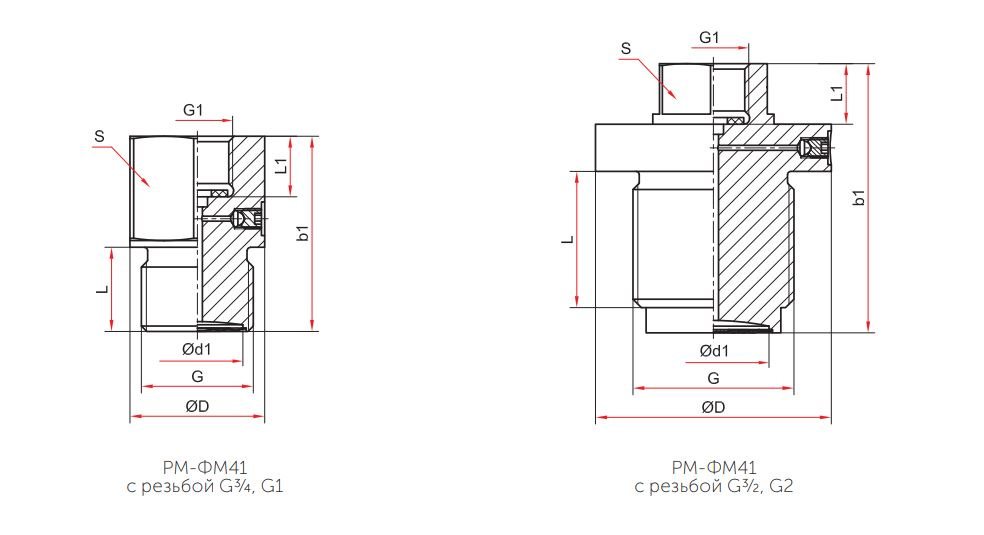

Мембранные разделители сред, присоединение с фронтальной (открытой) мембраной

Мембранные разделители РМ-ФМ41 предназначены для защиты измерительных приборов (датчиков давления, манометров и др.) от контакта с агрессивными, несущими взвешенные частицы, измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость. Применяются в пищевой и фармацевтической промышленности.

При работе с разделителями сред РМ-ФМ41 необходимо соблюдать осторожность, чтобы не повредить мембрану. Мембрана разделителей закрыта защитным колпачком для обеспечения сохранности во время транспортировки. Вмятины, риски, разрывы и прочие повреждения на поверхности мембраны не допускаются.

При сборке прибора с разделителем, момент затяжки не должен превышать 20 Н∙м.

Для заполнения разделителей РМ-ФМ41 рекомендуется использовать жидкость: HF 15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1) или ПМС-20 (ГОСТ 13032-77). Заполнение разделителя рекомендуется выполнять в сборе с прибором, при помощи вакуумной установки через заливное отверстие.

Дополнительная погрешность, вносимая разделителем, компенсируется настройкой прибора. Заполнение разделителей рекомендуется выполнять при температуре, близкой к предполагаемой рабочей температуре окружающей среды, чтобы избежать влияния температурного изменения объема разделительной жидкости на точность показаний манометра.

При сдаче измерительного прибора с разделителем сред в периодическую поверку, не допускается отсоединять разделитель сред от прибора. Поверка выполняется в сборе с разделителем сред.

Перед монтажом прибора в сборе с разделителем на процесс необходимо проверить соответствие размеров и характеристик разделителя требованиям системы. Следует использовать подходящие фитинги и уплотнения для предотвращения утечек. При монтаже рекомендуется обеспечить свободный доступ для обслуживания и осмотра.

Монтаж/демонтаж разделителя РМ-ФМ41 на процесс производится при отсутствии давления в трубопроводе. Прибор в сборе с разделителем должен быть установлен в нормальном рабочем положении.

Прикладывать усилие к корпусу прибора при монтаже запрещается. Вращать прибор в сборе с разделителем разрешается только за шестигранник разделителя с помощью гаечного ключа. Затяжку разделителя необходимо выполнять до полной герметизации соединения. Отсоединять разделитель сред от манометра (при поставке манометра с разделителем в сборе) при монтаже не допускается.

Типовой узел отбора для подключения прибора с разделителем сред РМ-ФМ41 состоит из приварной бобышки с соответствующей резьбой и площадкой под уплотнительную прокладку. Размер бобышки необходимо подобрать так, чтобы ее торец после установки разделителя находился заподлицо с мембраной разделителя. Это позволит уменьшить количество налипаний вязкой среды на мембрану и облегчить ее очистку. В качестве уплотнения в резьбовых соединениях рекомендуется применять паронитовые, фторопластовые или медные прокладки.

При эксплуатации необходимо:

• периодически проверять состояние прибора и разделителя;
• проверять наличие утечек в местах соединений прибора с разделителем и разделителя с процессом. При необходимости следует исключить течь, подтянув резьбу или сменив прокладку;
• проводить профилактическую очистку наружных поверхностей прибора и разделителя;
• проводить техническое обслуживание измерительного прибора;
• обеспечить правильное использование в диапазоне рабочих параметров (давление, температура);
• проводить очистку мембраны разделителя при необходимости. При очистке необходимо соблюдать осторожность, не допуская повреждений и деформации мембраны.

При отсутствии давления стрелка измерительного прибора должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности.

Запрещается использовать растворители и абразивы для очистки стекол измерительных приборов.

Прибор в сборе с разделителем необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

• мембрана разделителя деформирована или повреждена, имеет на поверхности вмятины, риски, разрывы и прочие повреждения;
• измерительный прибор не работает;
• стекло прибора повреждено;
• стрелка или показания прибора двигаются скачками или не возвращается к нулевой отметке;
• погрешность показаний превышает допустимое значение.
