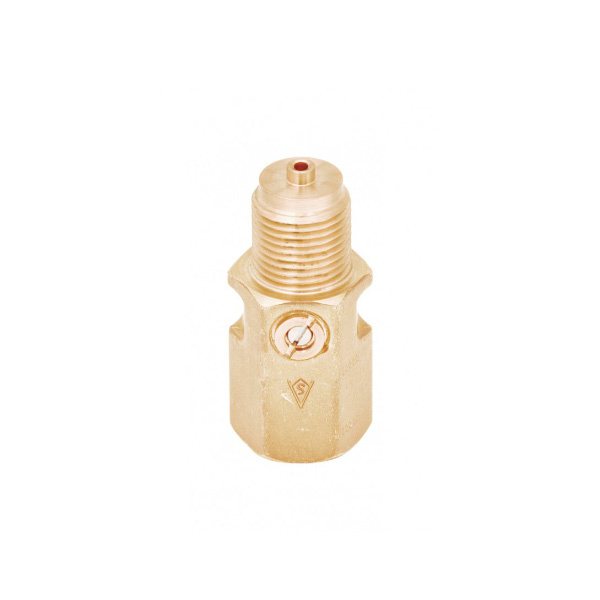

Демпфи­рую­щее устрой­ство с ре­гу­ли­ро­воч­ной иглой

Демпфирующее устройство с регулировочной иглой используется в комплекте с манометром или датчиком давления при измерении давления в средах с повышенной пульсацией и при возможных гидравлических ударах. Оно позволяет снизить уровень пульсации среды и защитить чувствительный элемент прибора от повышенного износа.

Демпфирующее устройство устанавливается по направлению потока. Регулировочная игла в его корпусе образует демпфирующий зазор, изменение которого обеспечивает возможность регулирования степени сглаживания пульсаций измеряемого давления. При этом использование демпфирующего устройства не оказывает влияния на точность измерений.

Демпфирующие устройства используются в системах теплоснабжения, водоснабжения, на котлоагрегатах, в газовом, энерготехнологическом и различном другом оборудовании.

Рабочее давление, МПа

40

Максимальная рабочая температура, °С

120

Степень демпфирования

Регулируемая

Резьба присоединения

G½ или M20×1,5

Исполнение (резьба)

Наружная / внутренняя

Материал иглы

Нержавеющая сталь 20Х17Н2

Материал демпфера

Латунь
Нержавеющая сталь 08Х17Н13М2Т
Углеродистая сталь*
* — под заказ

Материал сальника

Резина МБС (для демпферов из латуни и углеродистой стали)
Витон (для демпферов из нержавеющей стали)

Максимальный вес, кг

0,2

Все характеристики

Цена

НаименованиеМатериал*Резьба присоединения
Цена с НДС, руб
Тип S005.10.000латуньСкачать
прайс PDF

Тип S005.10.050М20×1,5
Тип S005.10.200нержавеющая
сталь
Тип S005.10.250нержавеющая
сталь
М20×1,5

* — углеродистая сталь — под заказ от 50 шт.

Распечатать
Чертежи
Распечатать
Карта заказа
ТипДемпфирующее устройство S005.10.
Модель000G½ внутр.- G½ наруж., латунь
050М20×1,5 внутр.- М20×1,5 наруж., латунь
100G½ внутр.- G½ наруж., углерод. сталь
150М20×1,5 внутр.- М20×1,5 наруж., углерод. сталь
200G½ внутр.- G½ наруж., нерж. сталь
250М20×1,5 внутр.- М20×1,5 наруж., нерж. сталь

Пример обозначения:
Демпфирующее устройство S005.10.000. G½ внутр.–G½ наруж., латунь
