Петлевые трубки

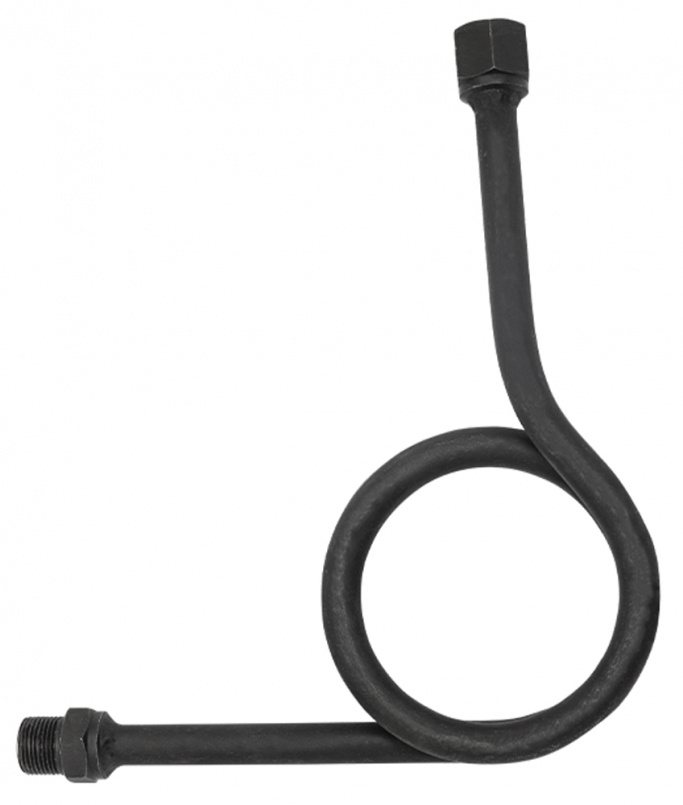

Трубка петлевая угловая (90°)

1 из 4

Петлевые трубки из углеродистой или нержавеющей стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева.

Используются для присоединения приборов к технологическим сетям с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С.

Рабочее давление, МПа

Максимальная рабочая
температура, °С

300

Резьба присоединения

G½ или M20×1,5

Исполнение (резьба)

Внутренняя / наружная

Материал

Углеродистая сталь 30
Нержавеющая сталь 08Х18Н10

Максимальный вес, кг

0,68

Толщина стенки, мм

Техническая документация

ТУ 4218-001-4719015564-2015

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Цена

Тип	Резьба присоединения	Материал	Цена с НДС, руб.
Прямая	внутренняя G½ — наружная G½ внутренняя М20×1,5 — наружная М20×1,5	сталь	980
Прямая		нержавеющая сталь	1980
Угловая (90°)		сталь	980
Угловая (90°)		нержавеющая сталь	1860

Чертежи

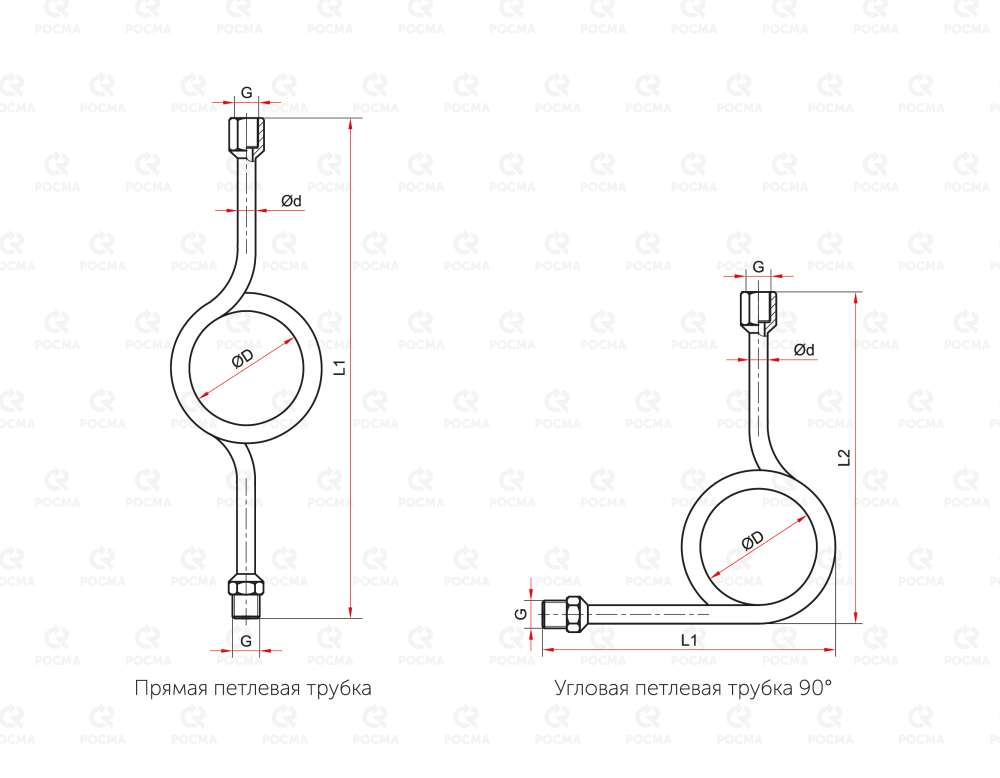

Размеры петлевых трубок (мм)

Петлевая трубка	L1	L2	D	G	d
Прямая	360	—	86	М20х1,5 или G½	14
Угловая	220	240	86	М20х1,5 или G½	14

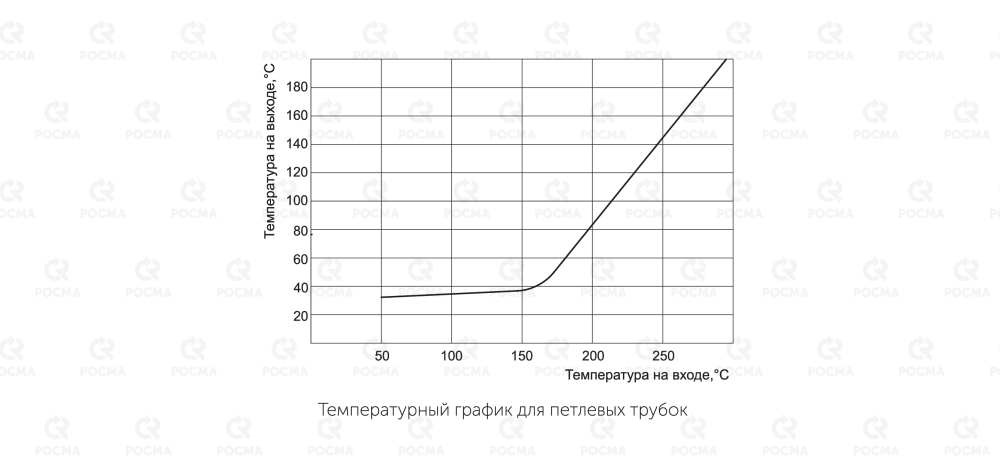

Температурный график для петлевых трубок

Монтаж и эксплуатация

Отборные устройства давления (петлевые трубки) используются для исключения или снижения влияния температуры измеряемой среды на точность показания прибора при превышении допустимой рабочей температуры.

Отборные устройства применяются при монтаже измерительных приборов и могут эксплуатироваться при рабочем давлении не выше 25 МПа и максимальной рабочей температуры до 300 °С в различных климатических условиях.

Способы монтажа петлевых трубок определяются конструктивом, материалом и видом прибора. Выбор нужного типа прибора зависит от температуры и вида измеряемой среды (агрессивная, неагрессивная, кристаллизующаяся – вода, пар, газ, нефтепродукты), а также в системах контроля давления на технологическом оборудовании.

При монтаже петлевых трубок применяются разные виды присоединений: резьбовое, фланцевое или под сварку. Выбирать тип отборного устройства (петлевой трубки) нужно c учетом особенностей размещения технологического оборудования (трубопровода). При вертикальном расположении используются угловые отборные устройства, при горизонтальном – прямые.

Схема монтажа узла отбора давления

Карта заказа

Тип		Трубка петлевая
Особенность	угловое	90 градусов
Особенность	прямое	—
Исполнение (резьба)	внутренняя–наружная	G½–G½ (внутр.–наруж.)
Исполнение (резьба)	внутренняя–наружная	М20×1,5–М20×1,5 (внутр.–наруж.)
Материал	углеродистая сталь	—
Материал	нержавеющая сталь	нерж.

Пример обозначения:
Трубка петлевая 90 градусов G½—G½ (внутр.—наруж.)

Петлевые трубки для манометров и датчиков давления устанавливаются между средством измерения (СИ) и трубопроводом. Устройства выполняют несколько ключевых функций:

охлаждают измеряемую среду перед её попаданием в рабочие полости СИ;
сглаживают гидроудары и другие динамические перепады давления.

Устройство позволяет не допустить повреждения чувствительного элемента СИ, при этом значительно продлевает срок его службы.

Петлевые трубки выпускаются в прямом и угловом исполнении, для их производства применяется углеродистая или нержавеющая сталь. Выбор модификации зависит от типа измерительного прибора, условий монтажа и характеристик рабочей среды.

Трубки из углеродистой стали в основном применяются в системах теплоснабжения, водоснабжения, отопления. Изделия из нержавеющей стали обладают высокой коррозионной стойкостью, поэтому могут использоваться в пищевой, химической и нефтехимической промышленности.

Это оборудование используют с КИП
