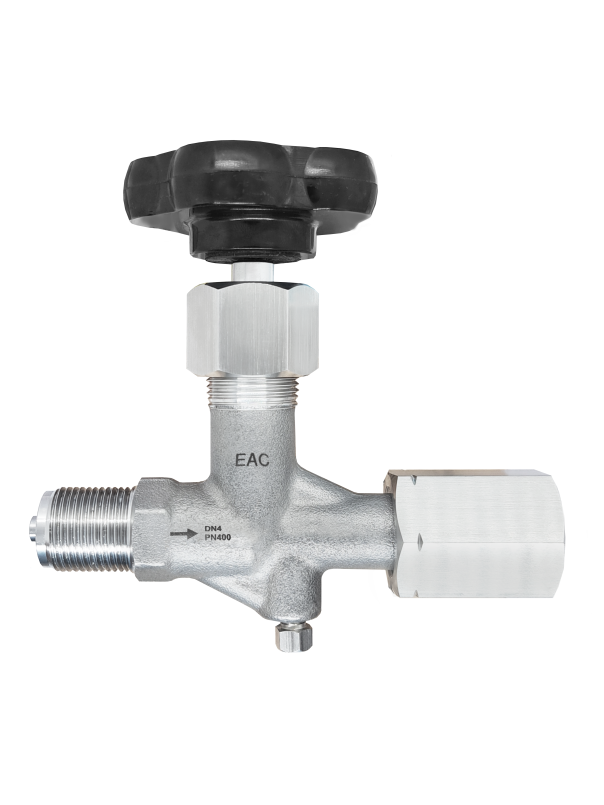

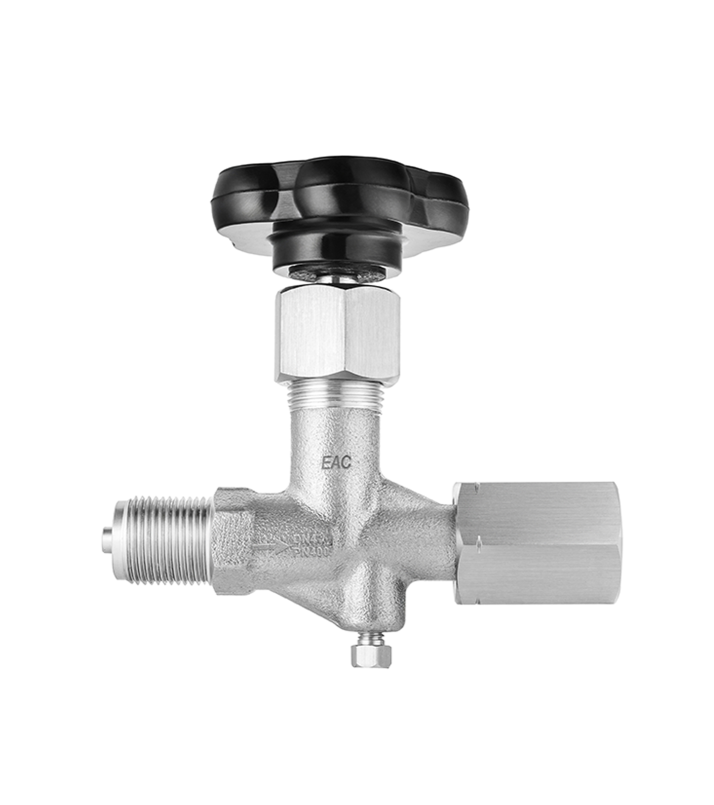

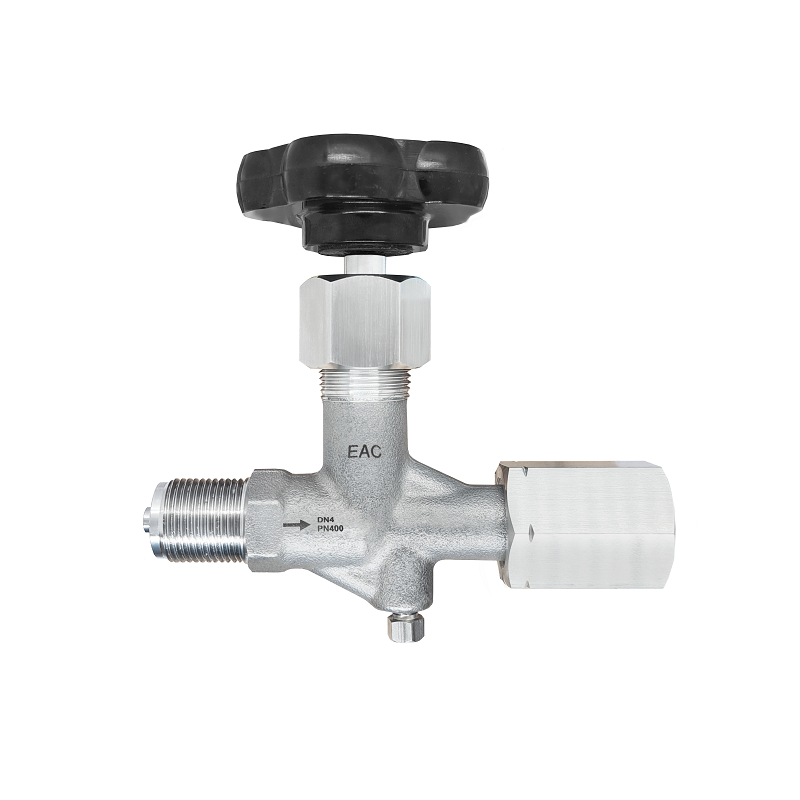

Игольчатый клапан из нержавеющей стали с тестовым портом

Игольчатый клапан с тестовым портом из нержавеющей стали

Игольчатый клапан с тестовым портом (нержавеющая сталь)

Игольчатый клапан – это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана.

Клапан оснащен винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии. Тестовый порт с заглушкой позволяет осуществить подключение контрольного манометра к системе без остановки технологического процесса.

Максимальное рабочее давление, МПа

Диапазон рабочих температур, °С

−40…+200

Резьба присоединения

G½ или M20×1,5

Исполнение (резьба)

Наружная / внутренняя (накидная гайка)

Резьба тестового порта, наружная

M20×1,5

Материал корпуса

Нержавеющая сталь 08Х18Н10

Материал сальника

Фторопласт

Максимальный вес, кг

0,71

Чертежи Карта заказа PDF Где купить?

Цена

Наименование	Резьба присоединения	Цена с НДС, руб.
Игольчатый клапан с тестовым портом, нерж.	внутренняя, накидная гайка G½ — наружная G½	6820
Игольчатый клапан с тестовым портом, нерж.	внутренняя, накидная гайка М20×1,5 — наружная М20×1,5	6820

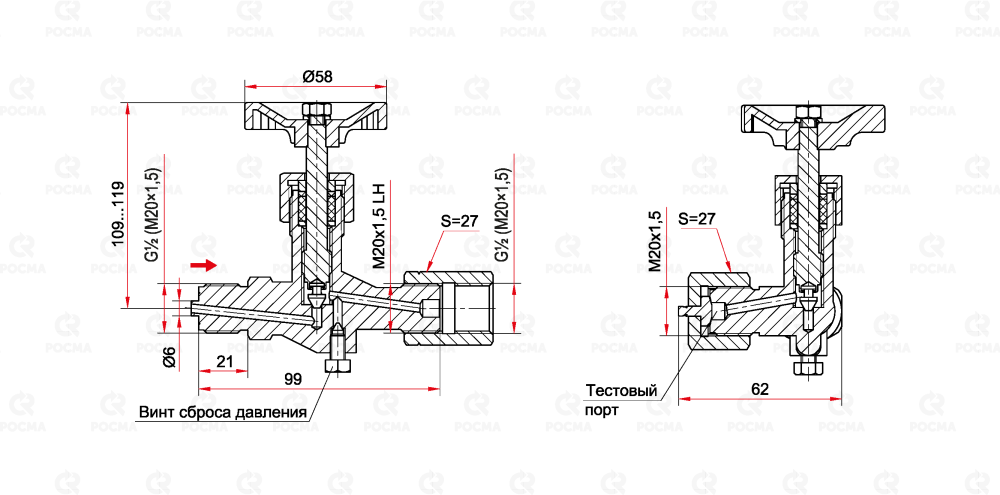

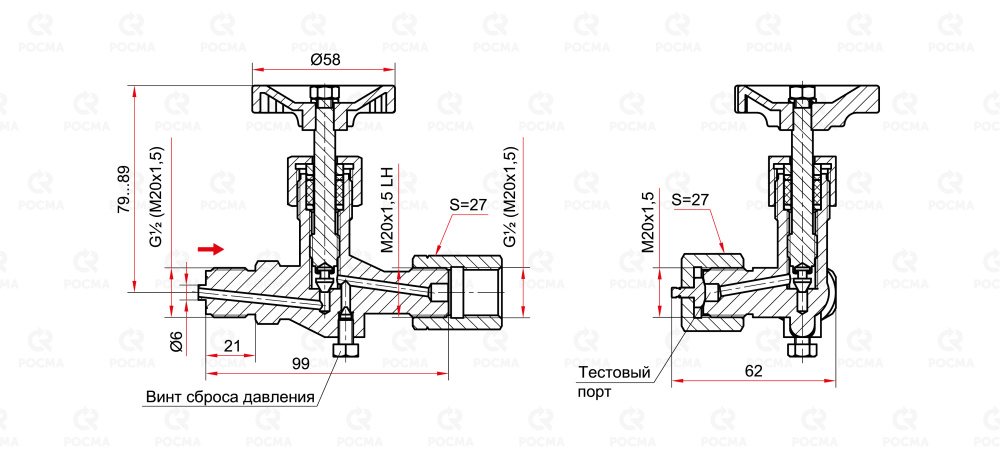

Чертежи

Карта заказа

Тип		Игольчатый клапан с тестовым портом
Резьба присоединения	G½ − G½	SFG½-MG½
Резьба присоединения	M20x1,5 − M20x1,5	SFM20x1,5-MM20x1,5
Исполнение (резьба)	внутренняя, накидная гайка – наружная	внутр. накидная гайка - наруж.
Материал	нержавеющая сталь	нерж.
