Манометры с элек­тро­кон­такт­ной при­став­кой

Электроконтактный манометр ЭКМ ТМB-510.05 – 1
ТМВ-510.05
1 из 2

Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа манометра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Мы предлагаем манометры ЭКМ с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи. Они имеют большую разрывную мощность, по сравнению с ЭКМ со скользящими контактами. Дополнительное преимущество электроконтактного манометра с магнитным поджатием – это надежное электрическое соединение при динамических нагрузках.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса, мм

100, 150

Класс точности

1,5

Диапазон показаний давлений, МПа
ТМ0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ*−0,1…0
ТМВ**−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только исполнение I, II, V.

** — только исполнение I, II, V, VI

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Электрическая схема

Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)

Максимальное напряжение, В

−220, ~380

Максимальный ток, А

1

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Тип контактов

С магнитным поджатием, серебряное покрытие

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений

±4

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Штуцер

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Подключение

Через клеммную коробку сбоку на корпусе

Присоединение

Радиальное

Резьба присоединения

G½ или М20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88



Таблица перевода единиц
измерения давления

Манометры ТМ серии 10
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМ-510.05
100 1,5 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G½ / М20×1,5 радиальное 2720
0…16 / 25 / 40 / 60 2815
0…100 4285
ТМ-610.05
150 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
G½ / М20×1,5
радиальное3195
0…16 / 25 / 40 / 60 3420
0…100 5275

Исполнение — I-VI

Вакуумметры ТВ серии 10
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТВ-510.05 100 1,5 −0,1…0 G½ / М20×1,5
радиальное2815
ТВ-610.05 150 3195

Только исполнение I, II, V

Мановакуумметры ТМВ серии 10
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМВ-510.05 100 1,5 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
G½ / М20×1,5
радиальное 2815
ТМВ-610.05 150 3195

Только исполнение I, II, V, VI

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) ТМ (ТВ, ТМВ)
230
ТМ (ТВ, ТМВ) + рукав500
Объединение с разделителем (РМ-К11, РМ-М31) ТМ310
Задний фланец, с установкой
ТМ (ТМВ)-510.05160
ТМ (ТМВ)-610.05115
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкойТМ (ТВ, ТМВ)40 / 50
Демпфер для манометра (внутренний)
ТМ (ТВ, ТМВ)20
Исполнение штуцера с резьбой NPTТМ (ТВ, ТМВ)+10% к стоимости прибора
Индивидуальная шкалаТМ (ТВ, ТМВ)+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору ТМ (ТВ, ТМВ)130
Индивидуальный паспорт на нумерованный приборТМ (ТВ, ТМВ)100
Обезжиривание прибора под кислород (+паспорт + знак О2 на циферблате) ТМ (ТВ, ТМВ)160
Нанесение на циферблат индивидуальных знаков ТМ (ТВ, ТМВ)25
Первичная заводская поверка ТМ (ТВ, ТМВ)бесплатно
Периодическая поверка ТМ (ТВ, ТМВ)195
Пломбировка манометра (под заказ) ТМ (ТВ, ТМВ)25
Ремонт ТМ (0–1,6 МПа)от 315
ТМ (2,5–40 МПа)от 395
ТМ (60–100 МПа)от 410
ТВот 410
ТМВот 560
Очистка прибора от загрязнений (мазут, краска и пр.) ТМ (ТВ, ТМВ)индивидуально

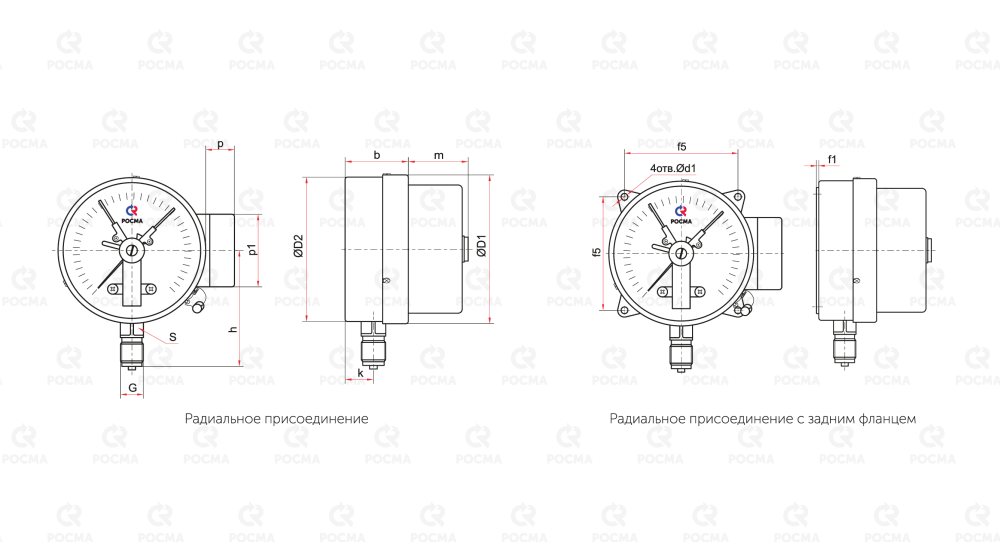

Чертежи

Основные размеры (мм), вес (кг):

ТипØ D1 D2 b h k m pp1 S G d1
f1 f5 Вес
ТМ-510Р.05100 100 98 42 82 17 40 2050 17 G½ или M20×1,5

0,41
ТМ-510РКТ.055,53800,46
ТМ-510Р.05
(100 МПа)
4385190,62
ТМ-510РКТ.05
(100 МПа)
5,53800,67
ТМ-610Р.05150 150 148 48 109 18 38

0,70
ТМ-610РКТ.05741280,81
ТМ-610Р.05
(100 МПа)
50191,07
ТМ-610РКТ.05
(100 МПа)
741281,18

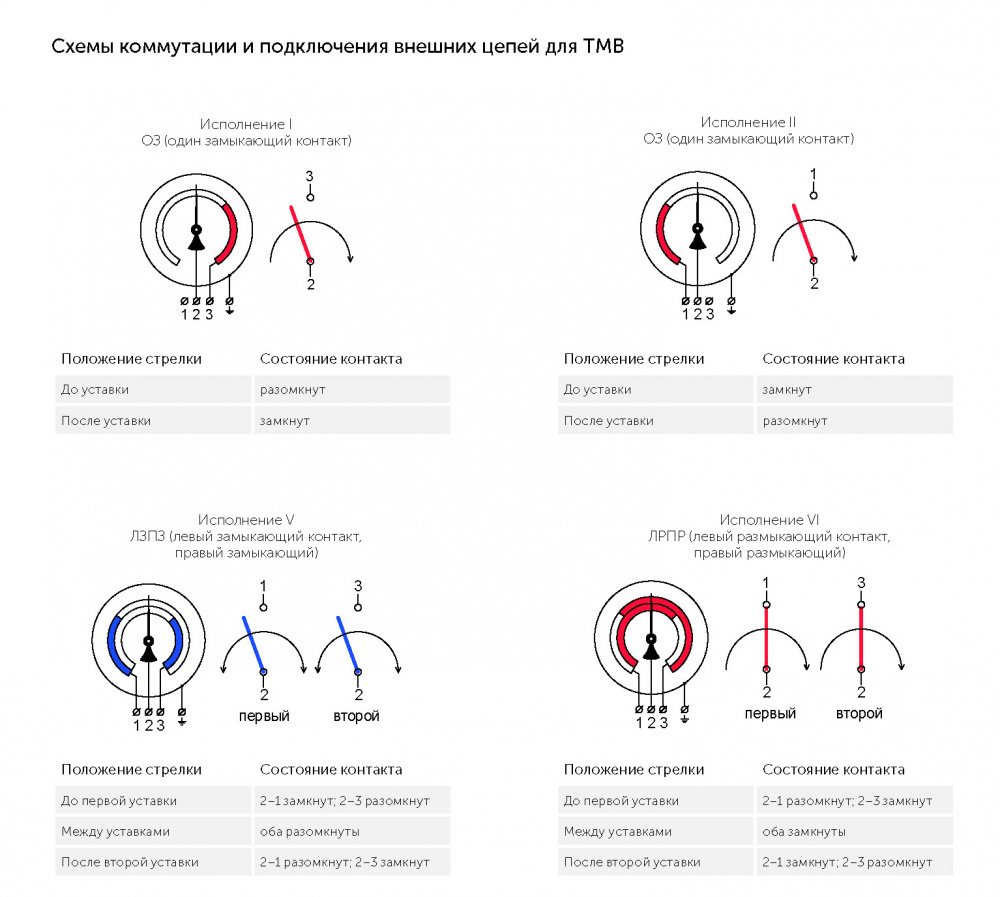

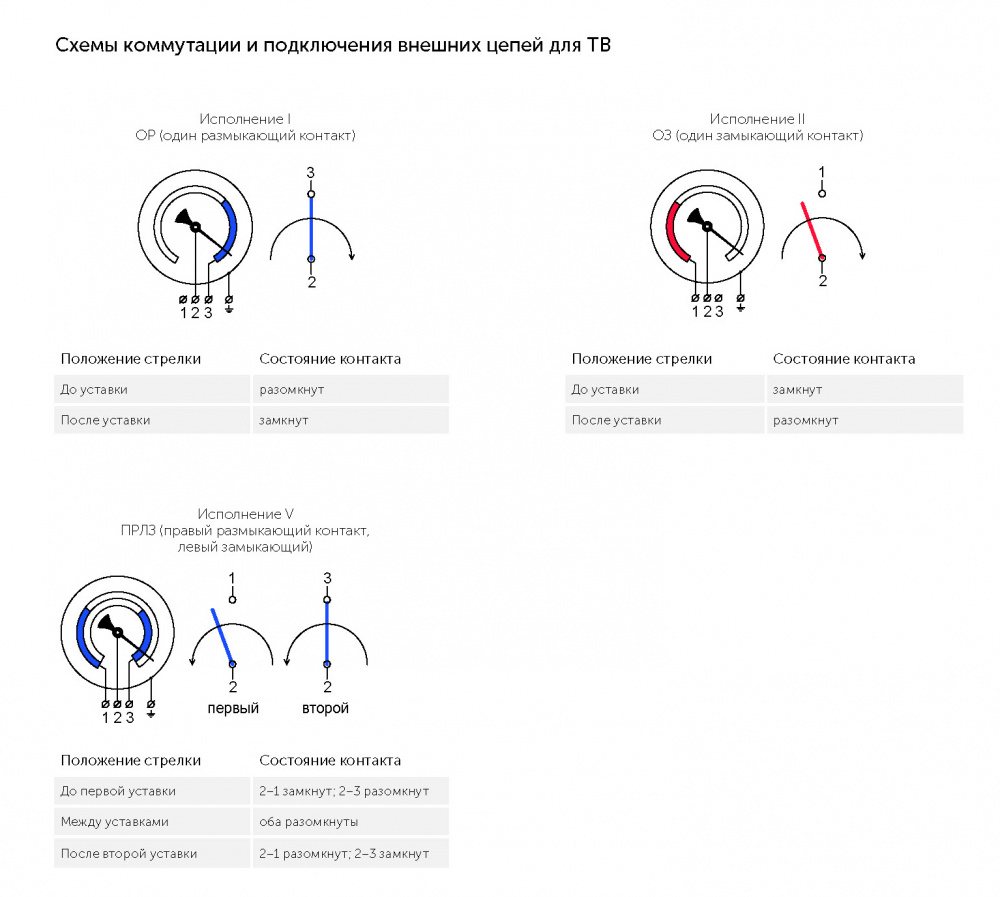

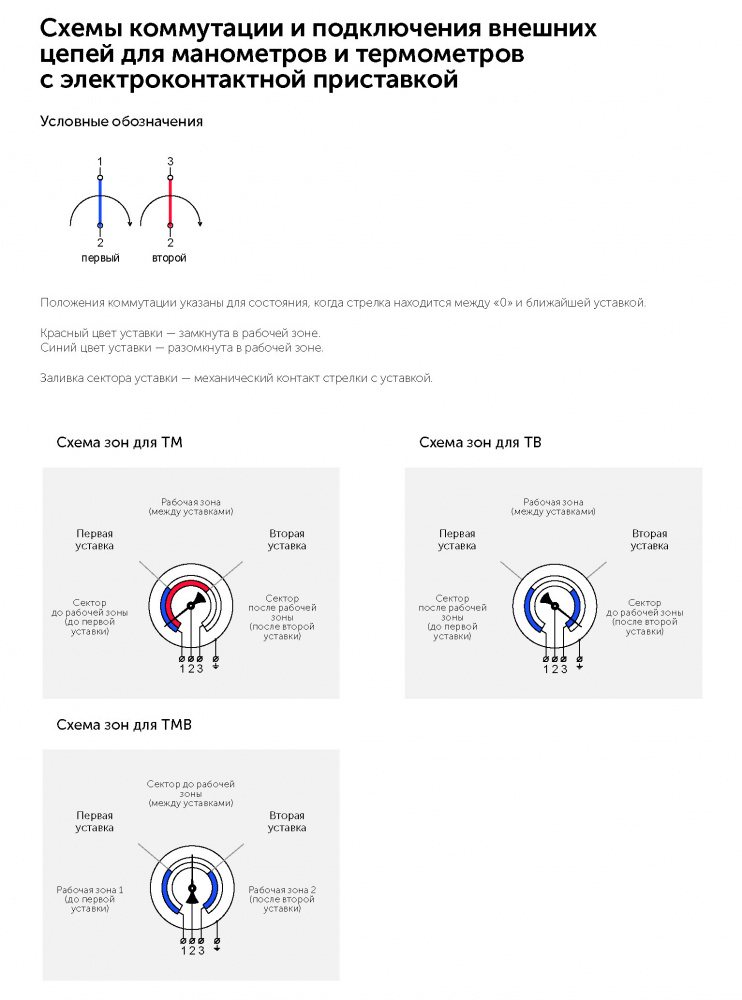

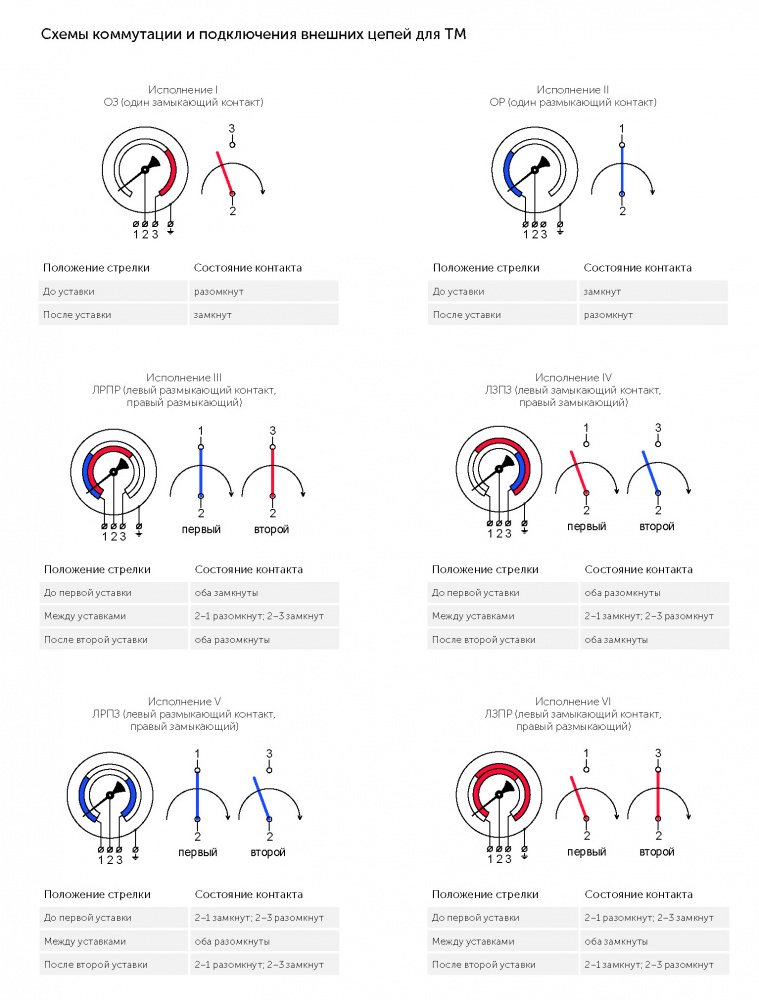

Схемы коммутации и подключения внешних цепей для манометров ТМ с электроконтактной приставкой

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель


Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.


Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа
ТипманометрТМ
вакуумметрТВ
мановакуумметрТМВ
Диаметр корпуса, мм 100 5
150 6
Материал корпуса сталь 1
Материал штуцера и чувствительного элемента  медный сплав 0
Присоединение (расположение штуцера) радиальное Р
радиальное
с задним фланцем
РКТ
Гидрозаполнение нет 0
Электроконтактная приставка Исполнение I 1
Исполнение II 2
Исполнение III 3
Исполнение IV 4
Исполнение V 5
Исполнение VI 6
Диапазон показаний давлений, МПа ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ −0,1…0
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения G½ / М20×1,5
Класс точности 1,5

Пример обозначения:
ТМ − 510Р. 05 (0−1 МПа) G½. 1,5
