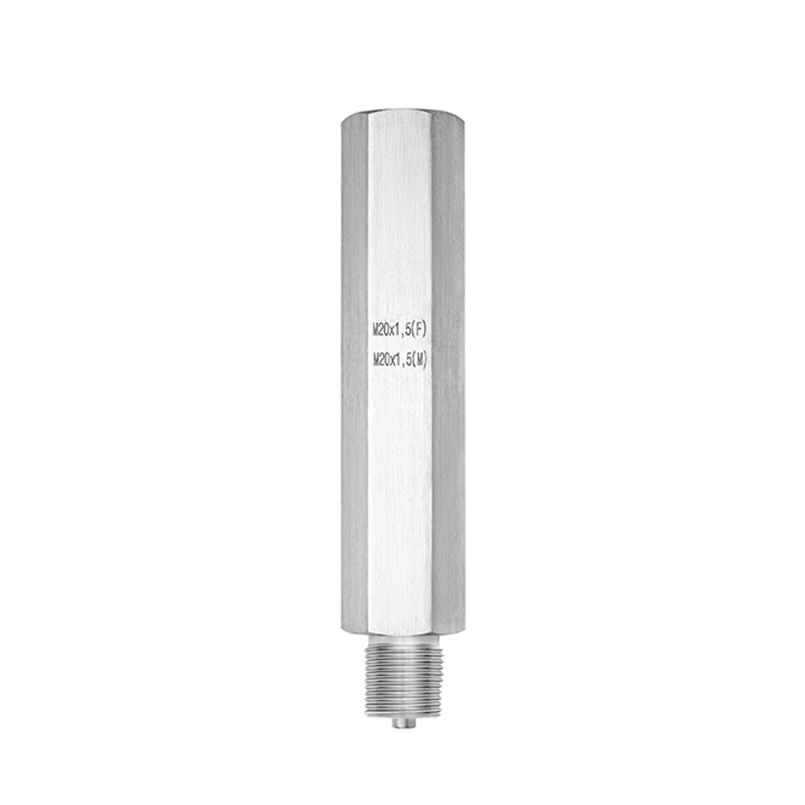

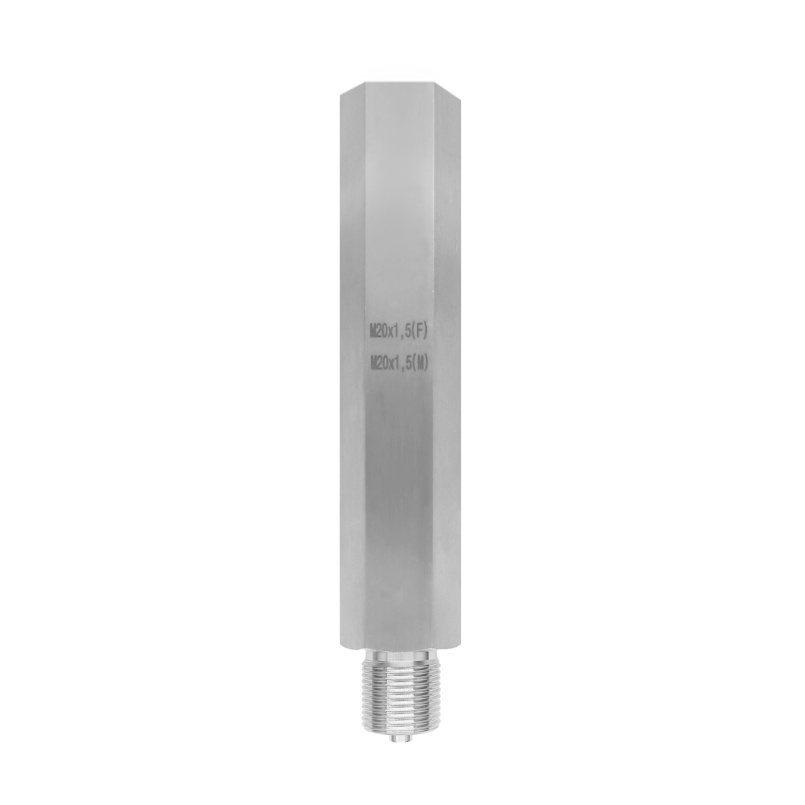

Переходники-удлинители
Переходники-удлинители
Предназначены для облегчения монтажа и технического обслуживания измерительных приборов (манометров, датчиков давления и иных аналогичных устройств) в условиях ограниченного рабочего пространства.
Максимальное рабочее давление, МПа
60
Резьба присоединения к прибору
Внутренняя: G½ или M20x1,5
Резьба присоединения к процессу
Наружная: G½ или M20x1,5
Материал
Нержавеющая сталь 08Х18Н10
Максимальный вес, кг
0,62
Техническая документация
ТУ 4218-001-4719015564-2015
Цена
| Наименование | Резьба присоединения | Материал | Цена с НДС, руб. |
|---|---|---|---|
| Переходник-удлинитель | внутренняя G½ — наружная G½ внутренняя М20×1,5 — наружная М20×1,5 | нержавеющая сталь | 1585 |
Чертежи
Карта заказа
| Тип | Переходник-удлинитель | |
| Длина, мм | 150мм | |
| Резьба присоединения | G½ — G½ | |
| M20×1,5 — M20×1,5 | ||
| Исполнение (резьба) | внутренняя — наружная | внутр. - наруж. |
| Материал | нержавеющая сталь | нерж. |
Пример обозначения:
Переходник-удлинитель 150мм, внутр. М20×1,5 - наруж. М20×1,5, нерж
