Угловые коннекторы

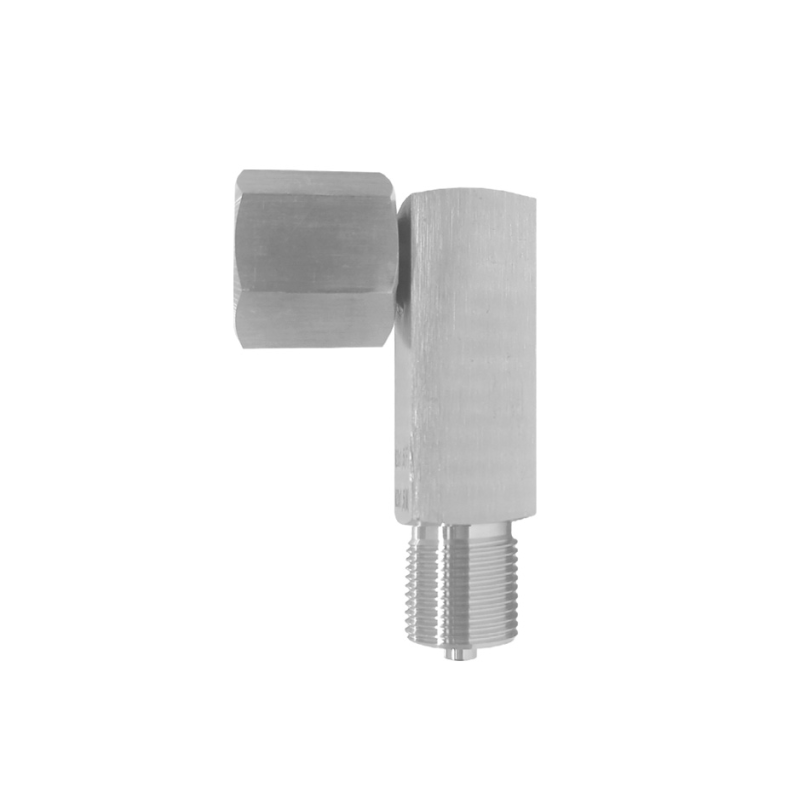

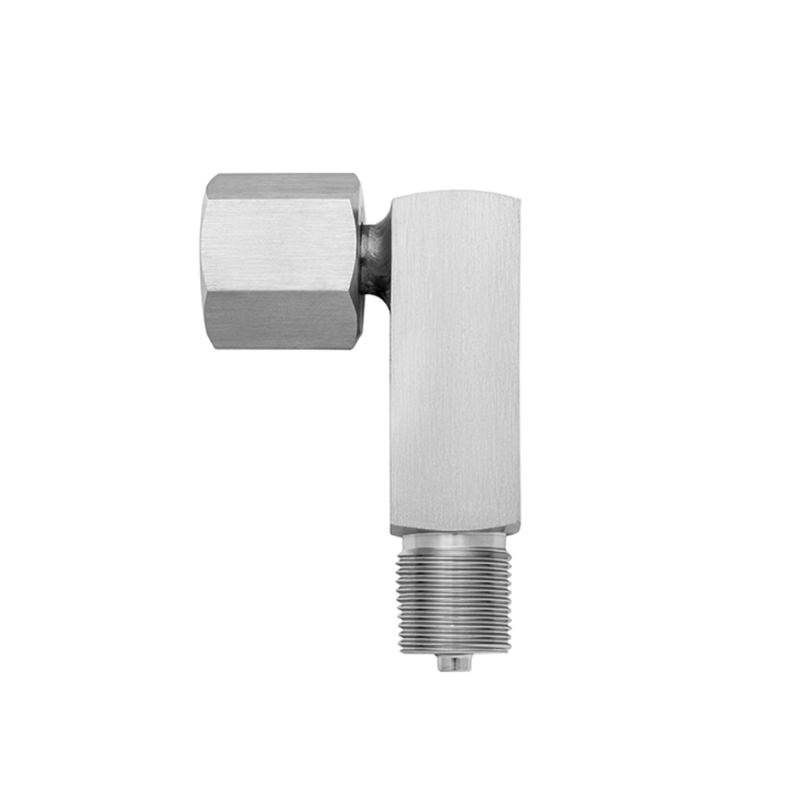

Угловой коннектор

1 из 2

Предназначены для удобства монтажа, работы и считывания данных измерительных приборов (таких как манометры, датчики давления и т.д.) в системах с ограниченным пространством, позволяя изменить направление узла отбора.

Максимальное рабочее давление, МПа

Резьба присоединения к прибору

Внутренняя: G½, M20x1,5 или NPT½

Резьба присоединения к процессу

Наружная: G½, M20x1,5 или NPT½

Материал

Нержавеющая сталь 08Х18Н10

Максимальный вес, кг

0,37

Техническая документация

ТУ 4218-001-4719015564-2015

Чертежи Карта заказа PDF Где купить?

Цена

Наименование	Резьба присоединения	Материал	Цена с НДС, руб.
Угловой коннектор	внутренняя G½ — наружная G½ внутренняя М20×1,5 — наружная М20×1,5 внутренняя NPT½ — наружная NPT½	нержавеющая сталь	1390

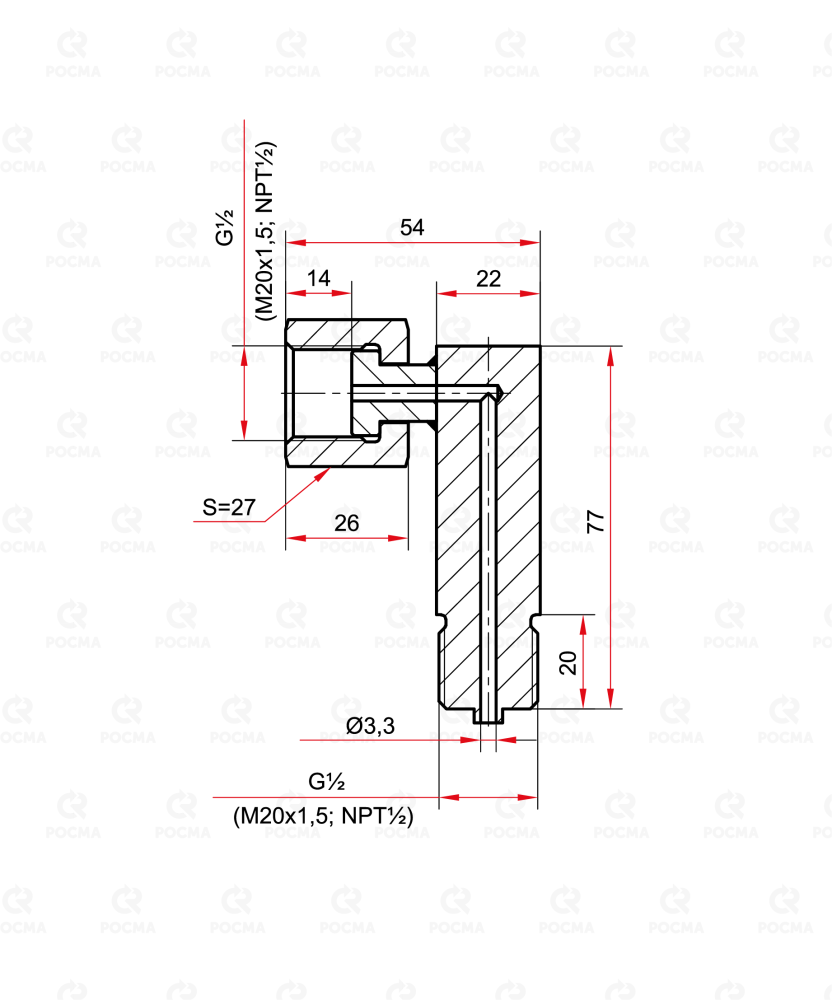

Чертежи

Карта заказа

Тип		Угловой коннектор
Резьба присоединения		G½ — G½
		M20×1,5 — M20×1,5
		NPT½ — NPT½
Исполнение (резьба)	внутренняя — наружная	внутр. - наруж.
Материал	нержавеющая сталь	нерж.
