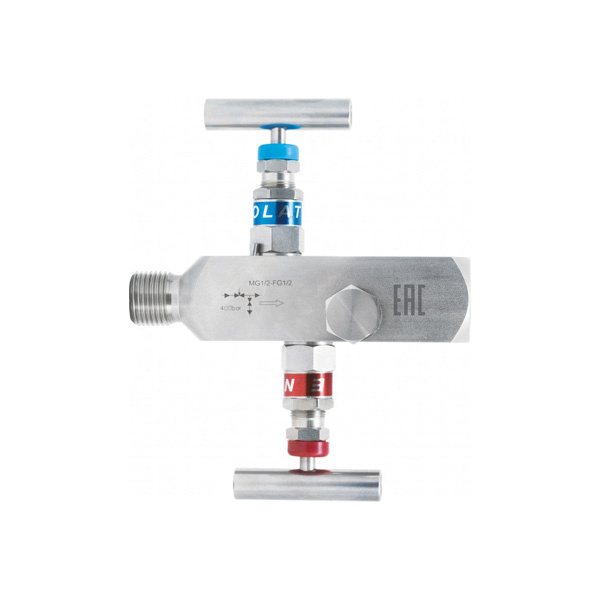

Двухвентильный игольчатый клапан SS-2R до 40 МПа

Двухвентильный игольчатый клапан SS-2R наружная — внутренняя G1/2

наружная G½ — внутренняя G½

1 из 15

Двухвентильный игольчатый клапан применяется в качестве запорного или регулирующего механизма для подключения измерительных приборов (датчиков давления, манометров и других средств измерений) к импульсным и технологическим линиям с давлением до 40 МПа.

Устройство состоит из корпуса и двух управляющих вентилей с затвором игольчатого типа, которые выполнены из нержавеющей стали. Изолирующий вентиль перекрывает доступ рабочей среды к прибору. Дренажный вентиль, установленный ниже по потоку, обеспечивает дренаж остаточной среды и сброс давления в полости клапана, что необходимо в случае демонтажа прибора, или его технического обслуживания без остановки процесса на производственной магистрали.

Установленный двухвентильный клапан на магистрали отвечает требованиям техники безопасности при работе с агрессивными средами и сокращает потери рабочей среды.

Рабочее давление, МПа

Диапазон рабочих температур, °С

−40…+240

Резьба присоединения

G½, M20x1,5 или NPT½

Резьба дренажного клапана

G¼ или NPT¼

Исполнение (резьба)

Внутренняя / наружная
Внутренняя / внутренняя
Внутренняя (накидная гайка) / наружная
Наружная / наружная

Материал корпуса

Нержавеющая сталь 08Х17Н13М2

Материал игольчатого золотника

Нержавеющая сталь 20Х17Н2

Материал сальника

Фторопласт

Тип иглы

Плавающая

Максимальный вес, кг

1,10

Техническая документация

ГОСТ 9697-87

Чертежи Документы Карта заказа PDF F.A.Q.Где купить?

Цена

Наименование	Резьба присоединения	Цена с НДС, руб.
Двухвентильный игольчатый клапан SS-2R	внутренняя G½ — внутренняя G½	6300
	внутренняя М20×1,5 — внутренняя М20×1,5 или NPT½
	внутренняя NPT½ — внутренняя NPT½
	внутренняя G½ — наружная G½
	внутренняя М20×1,5 — наружная М20×1,5 или NPT½
	внутренняя, накидная гайка М20×1,5 — наружная М20×1,5
	внутренняя NPT½ — наружная NPT½
	наружная М20×1,5 — наружная М20×1,5

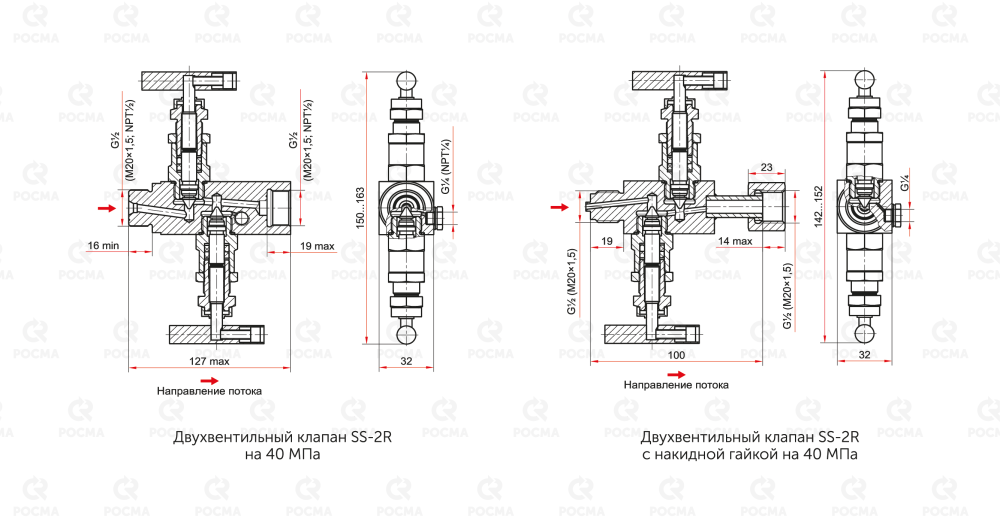

Чертежи

Основные размеры (мм), вес (кг)

Тип	A	B	C	L	L1	G	G1	G2	S	n	Вес
SS-2R (внутр. - наруж.)	116	151...160	32	16	16	М20×1,5	М20×1,5	G¼	—	—	0,98
SS-2R (внутр. - наруж.)	116	154...160		17	24	NPT½	NPT½	NPT¼	—	—	1,0
SS-2R (внутр. - наруж.)	127	154...160		19	19	G½	G½	G¼	—	—	1,0
SS-2R (внутр. - наруж.)	116	150...159		16	24	М20×1,5	NPT½	NPT¼	—	—	0,9
SS-2R (внутр. - внутр.)	116	151...163		16	17	М20×1,5	NPT½	NPT¼	—	—	1,0
SS-2R (внутр. - внутр.)	116	151...160		16	16	М20×1,5	М20×1,5	G¼	—	—	1,1
SS-2R (внутр. - внутр.)	118	153...163		19	19	G½	G½	G¼	—	—	1,1
SS-2R (внутр. - внутр.)	116	155...163		17	17	NPT½	NPT½	NPT¼	—	—	1,0
SS-2R (внутр. накидная гайка - наруж.)	100	142...152		14	19	G½	G½	G¼	25	23	0,76
SS-2R (внутр. накидная гайка - наруж.)	100	142...152		10	19	М20×1,5	М20×1,5	G¼	24	19	0,74
SS-2R (наруж. - наруж.)	127	150...160		16	16	М20×1,5	М20×1,5	G¼	—	—	0,97

Карта заказа

Тип	Двухвентильный игольчатый клапан	SS-2R
Резьба присоединения		М20×1,5-М20×1,5
		М20×1,5-NPT½
		G½-G½
		NPT½-NPT½
Исполнение (резьба)	внутренняя — внутренняя	внутр.-внутр.
	внутренняя — наружная	внутр.-наруж.
	внутренняя, накидная гайка — наружная	внутр. накидная гайка - наруж.
	наружная — наружная	наруж.-наруж.
Материал	нержавеющая сталь	нерж.
