Манометры аммиачные коррозионностойкие

ТМ-521Р NH3

1 из 7

Тип ТМ (ТМВ) — NH3, серия 21. Манометры, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика

Аммиачные коррозинностойкие манометры без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH₃».

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

Диаметр корпуса, мм

100, 150, 160*
* - под заказ

Класс точности

1,0

Диапазон показаний давлений
(с температурной шкалой), МПа

ТМ	0…0,6 (−30…+10 °C) 0…1 (−30…+25 °C) 0…4 (−30…+70 °C)
ТМВ	−0,1…0,5 (−70…+5 °C) −0,1…0,9 (−70…+20 °C) −0,1…1,5 (−70…+40 °C) −0,1…2,4 (−70…+55 °C)

Диапазон показаний давлений
(БЕЗ температурной шкалы), МПа

ТМ		0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
ТМВ		−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 / 3 / 4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−60…+60 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67

Кольцо

Нержавеющая сталь 08Х17Н13М2,
байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое
Опция: минеральное многослойное безопасное — триплекс

Корректор нуля

Опция: на стрелке

Присоединение

Радиальное или эксцентрическое

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Паспорт Карта заказа Скачать Аналоги Частые вопросы Где купить?

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-521 NH₃	100	1	0…0,6 (−30…+10 °C); 0…1 (−30…+25 °C); 0…4 (−30…+70 °C) 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G½ / М20×1,5	радиальное	4855
ТМ-521 NH₃	100				эксцентрическое	5045
ТМ-621 NH₃	150 / 160*				радиальное	5920
ТМ-621 NH₃	150 / 160*				эксцентрическое	6395
ТМ-521 NH₃	100	1	0…16 / 25 / 40 / 60	G½ / М20×1,5	радиальное	5120
ТМ-521 NH₃	100				эксцентрическое	5180
ТМ-621 NH₃	150 / 160*				радиальное	5955
ТМ-621 NH₃	150 / 160*				эксцентрическое	6475

Мановакуумметры ТМВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-521 NH₃	100	1	−0,1…0,5 (−70…+5 °C); −0,1…0,9 (−70…+20 °C); −0,1…1,5 (−70…+40 °C); −0,1…2,4 (−70…+55 °C) −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 / 3 / 4	G½ / М20×1,5	радиальное	5285
ТМВ-521 NH₃	100			G½ / М20×1,5	эксцентрическое	5395
ТМВ-621 NH₃	150 / 160*			G½ / М20×1,5	радиальное	6255
ТМВ-621 NH₃	150 / 160*			G½ / М20×1,5	эксцентрическое	6755

* — под заказ

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Безопасное стекло (триплекс), с установкой	ТМ (ТМВ)-521	315
Безопасное стекло (триплекс), с установкой	ТМ (ТМВ)-621	395
Стрелка с корректором нуля, с установкой	ТМ (ТМВ)	145
Фланец, с установкой	передний / задний для ТМ (ТМВ)-521	320 / 240
Фланец, с установкой	передний / задний для ТМ (ТМВ)-621	440 / 415
Скоба, с установкой	ТМ (ТМВ)-521	160
Скоба, с установкой	ТМ (ТМВ)-621	285
Указатель предельных значений (нержавеющая сталь)	ТМ (ТМВ)	120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТМВ)	40 / 50
Контрольная стрелка, с установкой (для ТМ с диапазоном давления от 0,25 МПа)	ТМ-521	860
	ТМ-621	970
Исполнение корпуса с IP67	ТМ (ТМВ)	+10% к стоимости прибора
Исполнение штуцера с резьбой NPT	ТМ (ТМВ)	+10% к стоимости прибора
Индивидуальная шкала	ТМ (ТМВ)-521	190
Индивидуальная шкала	ТМ (ТМВ)-621	220
Свидетельство о поверке к нумерованному прибору	ТМ (ТМВ)	130
Протокол поверки к нумерованному прибору	ТМ (ТМВ)	130
Индивидуальный паспорт на нумерованный прибор	ТМ (ТМВ)	100
Первичная заводская поверка	ТМ (ТМВ)	бесплатно
Периодическая поверка	ТМ (ТМВ)	180
Пломбировка манометра (под заказ)	ТМ (ТМВ)-521	110
Пломбировка манометра (под заказ)	ТМ (ТМВ)-621	165
Ремонт	ТМ (0–1,6 МПа)	от 210
	ТМ (2,5–4 МПа)	от 255
	ТМВ	от 285
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТМВ)	индивидуально

Приборы продаются «сухими», готовыми к гидрозаполнению силиконом.

Стоимость гидрозаполнения:

Диаметр корпуса, мм	Объем жидкости в приборе, мл	Цена заполнения прибора, с НДС, руб	Цена слива прибора, с НДС, руб.
Диаметр корпуса, мм	Объем жидкости в приборе, мл	силикон ПМС-50
100	260	215	420
150	640	495	420

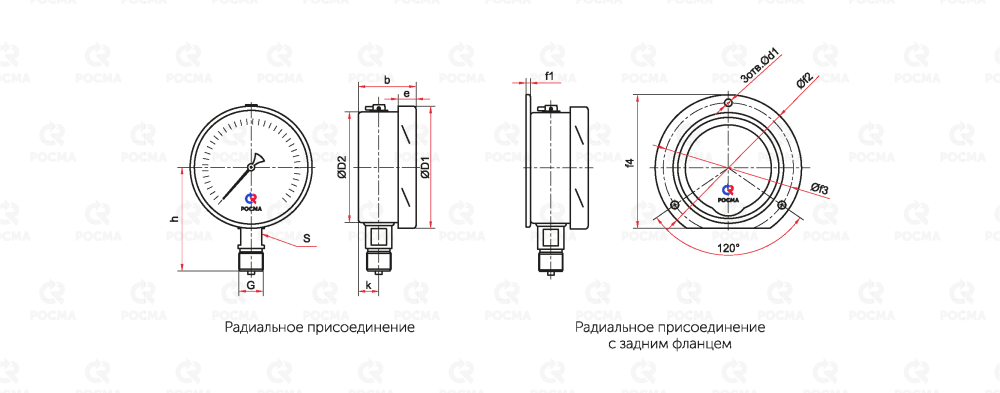

Чертежи

Основные размеры (мм), вес (кг), объем (мл)

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	f1	f2	f3	f4	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521Р NH₃	100	111	100	50	16	98	18	17	G½ или M20×1,5	—	—	—	—	—	0,57	0,88	260
ТМ-521РКТ NH₃	100	111	100	50	16	98	18			7	3	132	116	121	0,64	0,95	260
ТМ-621Р NH₃	150 / 160*	161	150	53	19	123	19			—	—	—	—	—	0,91	1,68	640
ТМ-621РКТ NH₃	150 / 160*	161	150	53	19	123	19			5,5	4	180	166	171	1,07	1,84	640

* — под заказ

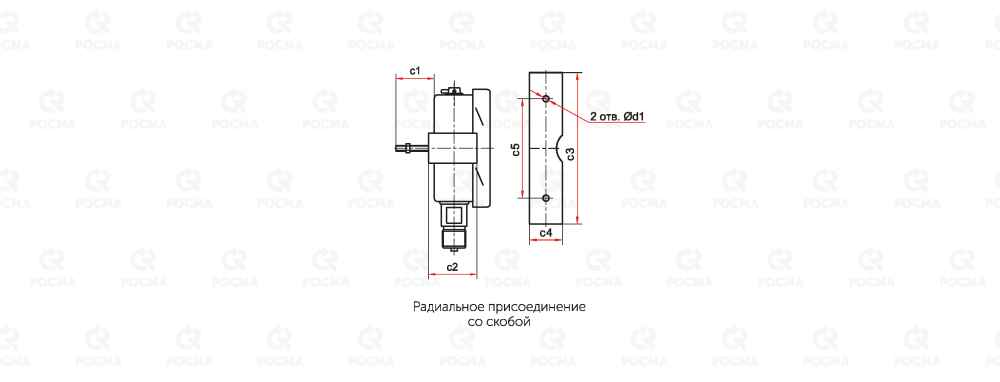

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	c1	c2	c3	c4	c5	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521РС NH₃	100	111	100	50	16	98	18	17	G½ или M20×1,5	7	30	38	128	26	50	1,01	1,32	260
ТМ-621РС NH₃	150 / 160*	161	150	53	19	123	19	17	G½ или M20×1,5	7	30	39	165	28	105	1,87	2,60	640

* — под заказ

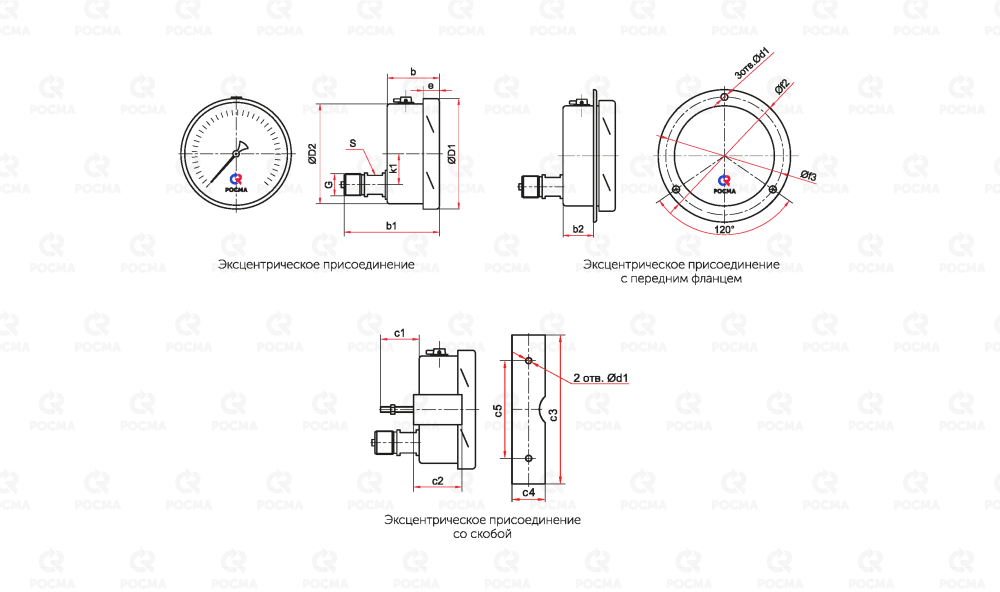

Основные размеры (мм), вес (кг), объем (мл)

Тип	Ø	D1	D2	b	b1	b2	e	k1	S	G	d1	f2	f3	c1	c2	c3	c4	c5	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521ТЭ NH₃	100	111	100	52	97	—	17	33	17	G½ или M20×1,5	—	—	—	—	—	—	—	—	0,54	0,85	260
ТМ-521ТЭКП NH₃						33					3	132	115	—	—	—	—	—	0,59	0,90
ТМ-521ТЭС NH₃						—					7	—	—	30	38	128	26	50	0,61	0,92
ТМ-621ТЭ NH₃	150 / 160*	161	150	55	101	—	19	32			—	—	—	—	—	—	—	—	0,82	1,59	640
ТМ-621ТЭКП NH₃						42					4	182	170	—	—	—	—	—	0,88	1,65
ТМ-621ТЭС NH₃						—					7	—	—	30	39	165	28	105	0.96	1,73

* — под заказ

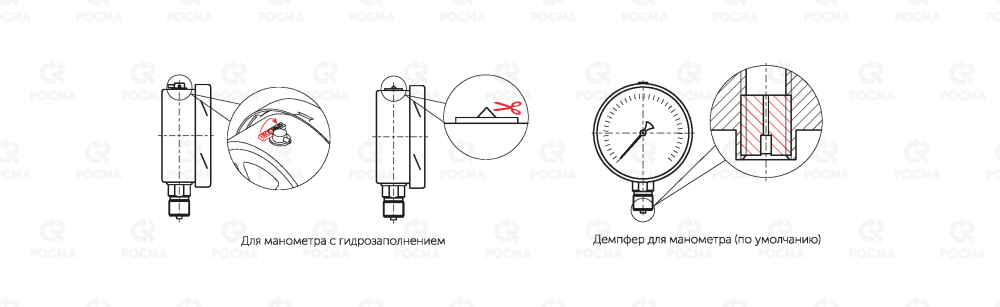

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы и скобы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
Гидрозаполнение	нет	0
Гидрозаполнение	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений (с дополнительной температурной шкалой), МПа	ТМ	0…0,6 (−30…+10 °C)
		0…1 (−30…+25 °C)
		0…4 (−30…+70 °C)
	ТМВ	−0,1…0,5 (−70…+5 °C)
		−0,1…0,9 (−70…+20 °C)
		−0,1…1,5 (−70…+40 °C)
		−0,1…2,4 (−70…+55 °C)
Резьба присоединения		G½ / М20×1,5
Класс точности		1,0
Измеряемая среда	аммиак	NH₃

Пример обозначения:
ТМ − 521РКТ. 00 (0−0,6 МПа)/(−30…+10 °C) G½. 1,0 NH₃

Аналоги

Росма	Манотомь	Wika	Физтех	БД	Метер	Юмас
ТМ-521 NH3	МП3А-Кс М-3ВУКс	232.50	МП3Аф-Кс ДМ-8008 Вуф Кс	ДМ-4-100	ДМ90-100	МП100НН
ТМ-621 NH3	МП4А-Кс М-4ВУКс	232.50	МП4Аф-Кс ДМ-8008 Вуф Кс	ДМ-4-160	ДМ90-160	МП160НН
