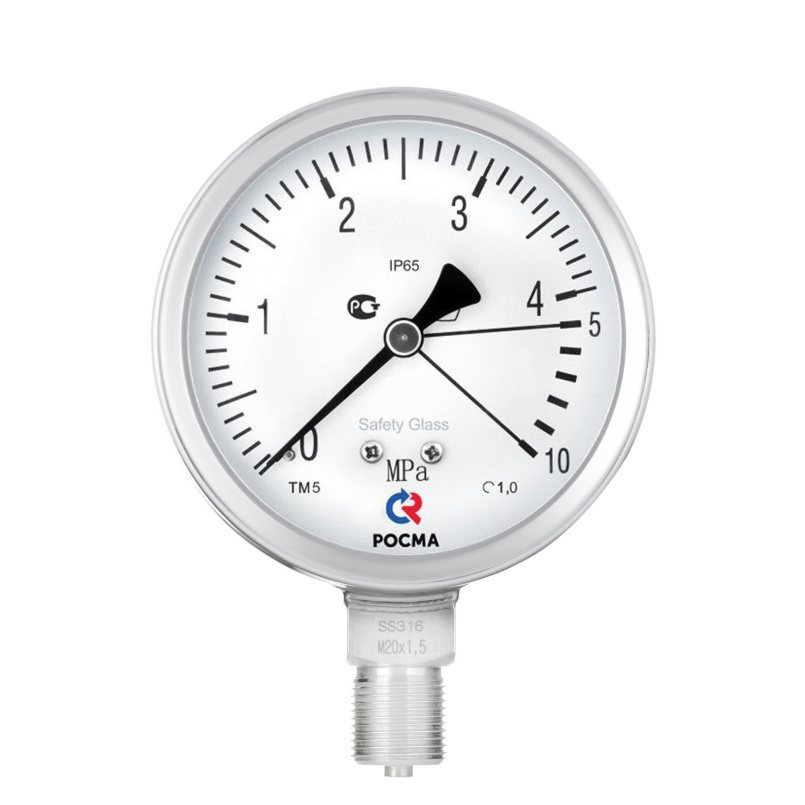

Манометры коррозионностойкие виброустойчивые, с защитой от перегрузки

ТМ-521Р Пх2,5

1 из 4

Тип ТМ (ТМВ), серия 21, Пх2,5. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для использования в местах с повышенной вибрацией и пульсацией, в случаях, когда возможны кратковременные перегрузки не превышающие 250% от верхнего предела измерений.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.

В случае установки в комплекте с разделителем сред, выбор разделителя осуществлять с учетом максимального давления перегрузки.

Область применения: для предприятий с повышенными требованиями к безопасности.

Диаметр корпуса, мм

100, 150, 160*
* — под заказ

Класс точности

1,0**
** — погрешность в зоне кратковременной перегрузки не нормируется

Диапазон показаний давлений, МПа

ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
ТМВ	−0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 250% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2,
байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Корректор нуля

Опция: на стрелке

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-521 Пх2,5	100	1	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4	G½ / М20×1,5	радиальное	17625
ТМ-621 Пх2,5	150 / 160*	1	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4	G½ / М20×1,5	радиальное	23835

Мановакуумметры ТМВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-521 Пх2,5	100	1	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ / М20×1,5	радиальное	17625
ТМВ-621 Пх2,5	150 / 160*	1	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ / М20×1,5	радиальное	23835

* — под заказ

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Стрелка с корректором нуля, с установкой	ТМ (ТМВ)	145
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21)	ТМ (ТМВ)	230
Объединение с разделителем РМ-ФМ41	ТМ	310
Объединение с разделителем РМ (РМ-М31, РМ-К11)	ТМ (ТМВ)	310
Указатель предельных значений	ТМ (ТМВ)	130
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТМВ)	40 / 50
Исполнение штуцера с резьбой NPT	ТМ (ТМВ)	+10% к стоимости прибора
Индивидуальная шкала	ТМ (ТМВ)	+10% к стоимости прибора
Фосфоресцирующая шкала и стрелка	ТМ (ТМВ)-521	440
Свидетельство о поверке к нумерованному прибору	ТМ (ТМВ)	130
Протокол поверки к нумерованному прибору	ТМ (ТМВ)	130
Индивидуальный паспорт на нумерованный прибор	ТМ (ТМВ)	100
Обезжиривание прибора под кислород (+паспорт +знак О₂ на циферблате)	ТМ (ТМВ) без гидрозаполнения	160
Нанесение на циферблат индивидуальных знаков	ТМ (ТМВ)	25
Первичная заводская поверка	ТМ (ТМВ)	бесплатно
Периодическая поверка	ТМ (ТМВ)	180
Пломбировка манометра (под заказ)	ТМ (ТМВ)	105
Ремонт	ТМ (0–1,6 МПа)	от 210
	ТМ (2,5–4 МПа)	от 255
	ТМВ	от 285
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТМВ)	индивидуально

Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).

Стоимость гидрозаполнения:

Диаметр корпуса, мм	Объем жидкости в приборе, мл	Цена заполнения прибора, с НДС, руб.		Цена слива прибора, с НДС, руб.
Диаметр корпуса, мм	Объем жидкости в приборе, мл	глицерин ПК-94	силикон ПМС-50	глицерин ПК-94	силикон ПМС-50
100	290	90	235	145	420
150	1000	265	750	145	420

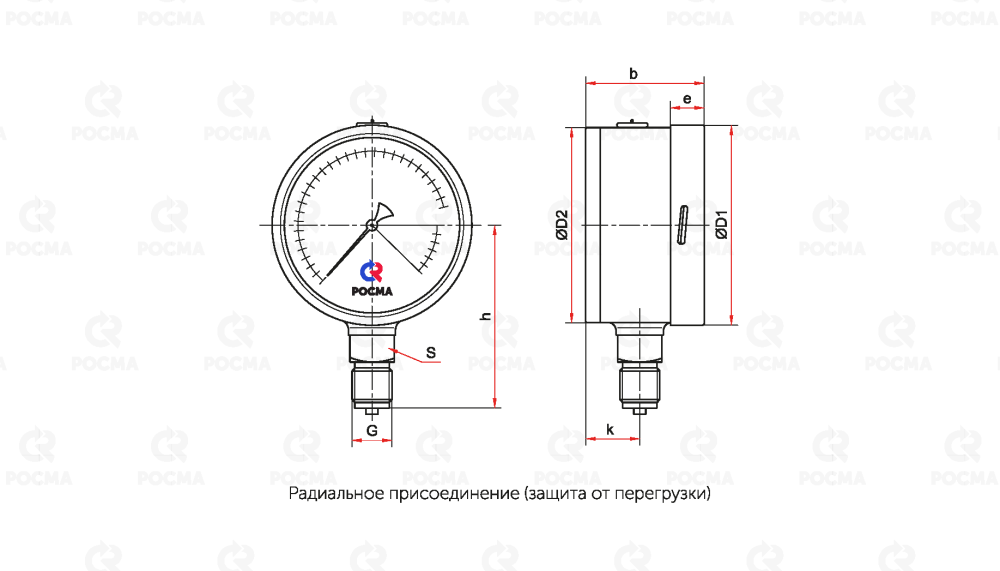

Чертежи

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	e	h	k	S	G	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521Пх2,5	100	101	100	64	17	86	30	22	G½ или М20×1,5	0,68	1,03	290
ТМ-621Пх2,5	150 / 160*	161	159	68	19	122	31	22	G½ или М20×1,5	1,44	2,65	1000

* — под заказ

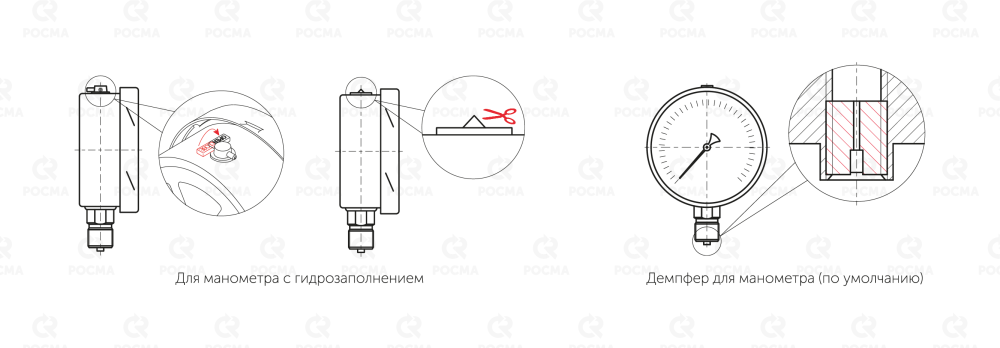

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
Диапазон показаний давлений, МПа	ТМВ	-0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		G½ / М20×1,5
Класс точности		1
С защитой от перегрузки		Пх2,5
