Манометры коррозионностойкие точных измерений с корректировкой нуля

ТМ-621Р МТИ IP54

1 из 6

Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.

Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.

Диаметр корпуса, мм

150, 160

Класс точности

0,4 / 0,6

Диапазон показаний давлений, МПа

ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
ТВ	−0,1…0
ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −30…+100
При поверке: 23±5

Корпус

Нержавеющая сталь 08Х17Н13М2, выбивная безопасная пробка на задней стенке
IP54
IP65 с возможностью гидрозаполнения корпуса прибора (под заказ)

Кольцо

Нержавеющая сталь 08Х17Н13М2

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Корректор нуля

На стекле

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ G½)

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Исполнение	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-621 МТИ	150 / 160	0,6	IP54	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5	радиальное	11380
		0,4					11850
		0,6		0…16 / 25 / 40 / 60			11640
		0,4		0…16 / 25 / 40 / 60			12620
	160	0,6	IP65	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10			15410
		0,4					15410
		0,6		0…16 / 25 / 40 / 60			16420
		0,4		0…16 / 25 / 40 / 60			16420

Вакуумметры ТВ серии 21

Тип	Диаметр корпуса	Класс точности	Исполнение	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-621 МТИ	150 / 160	0,6	IP54	−0,1…0	М20×1,5	радиальное	11640
	150 / 160	0,4	IP54				12620
	160	0,6	IP65				16420
	160	0,4	IP65				16420

Мановакуумметры ТМВ серии 21

Тип	Диаметр корпуса	Класс точности	Исполнение	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-621 МТИ	150 / 160	0,6	IP54	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное	11640
	150 / 160	0,4	IP54				12620
	160	0,6	IP65				16420
	160	0,4	IP65				16420

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, Руб.
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21)	ТМ (ТВ, ТМВ)	230
Задний фланец, с установкой	ТМ (ТВ, ТМВ) с диаметром корпуса 150 мм	415
Указатель предельных значений (нержавеющая сталь)	ТМ (ТВ, ТМВ)	120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТВ, ТМВ)	40 / 50
Индивидуальная шкала	ТМ (ТВ, ТМВ)	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Протокол поверки к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Индивидуальный паспорт на нумерованный прибор	ТМ (ТВ, ТМВ)	100
Обезжиривание прибора под кислород (+паспорт +знак О₂ на циферблате)	ТМ (ТВ, ТМВ)	160
Нанесение на циферблат индивидуальных знаков	ТМ (ТВ, ТМВ)	25
Первичная заводская поверка	ТМ (ТВ, ТМВ)	бесплатно
Периодическая поверка	ТМ (ТВ, ТМВ) с кл.т. 0,6	210
Периодическая поверка	ТМ (ТВ, ТМВ) с кл.т. 0,4	430
Ремонт	ТМ (ТВ, ТМВ) (-0,1…40 МПа)	от 595
Ремонт	ТМ (60 МПа)	от 1850
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)	индивидуально

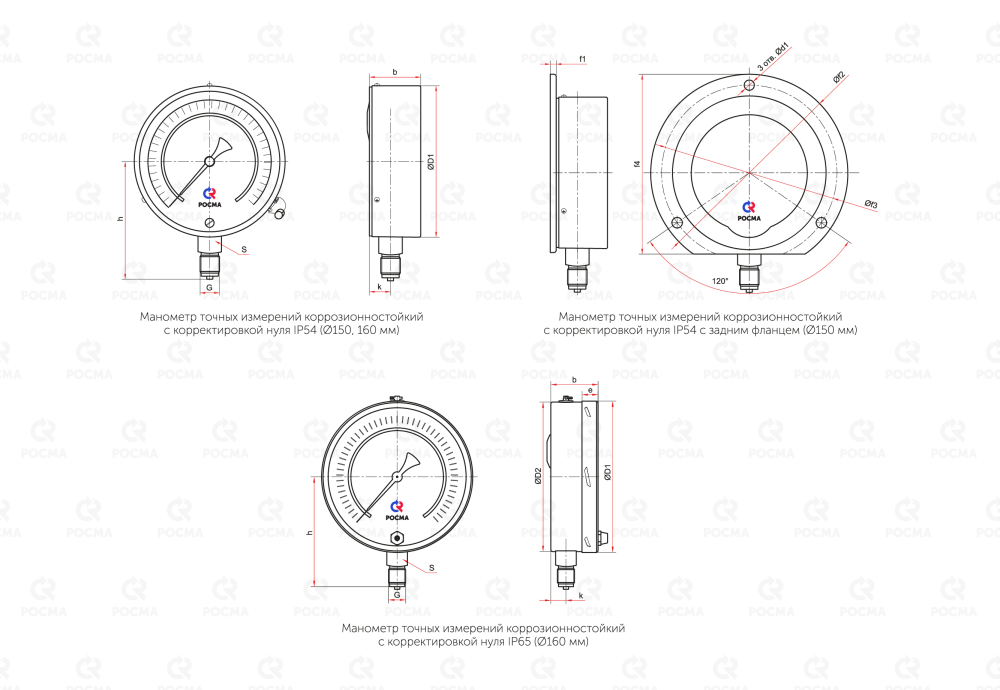

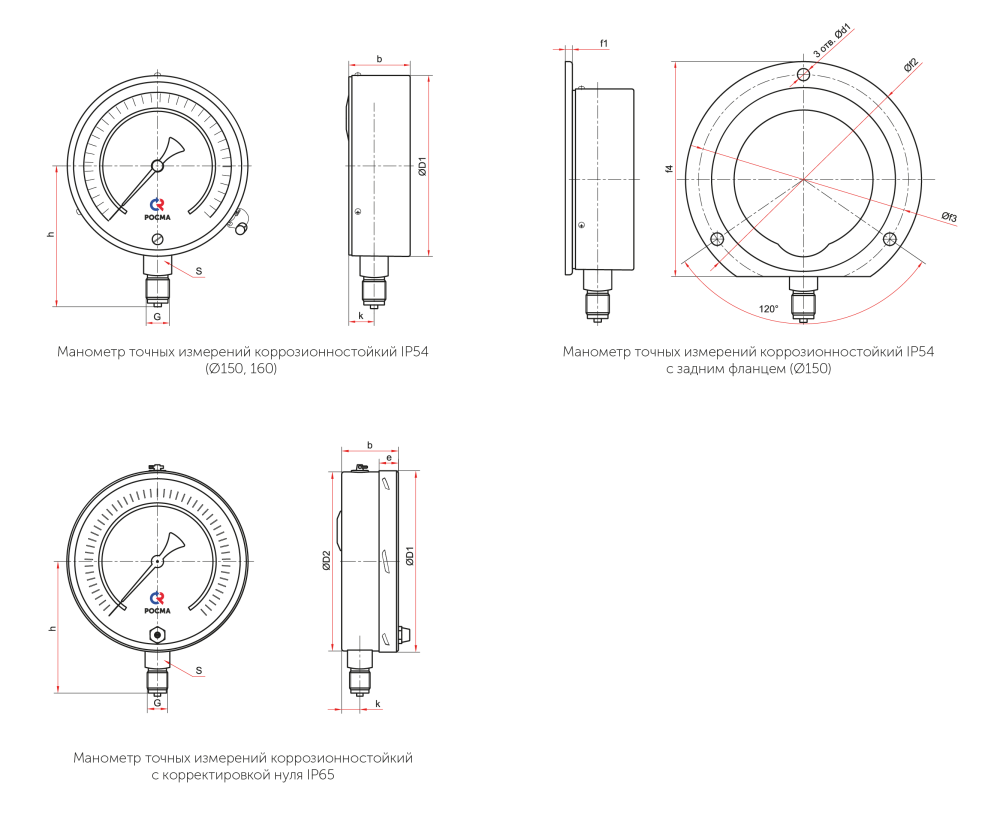

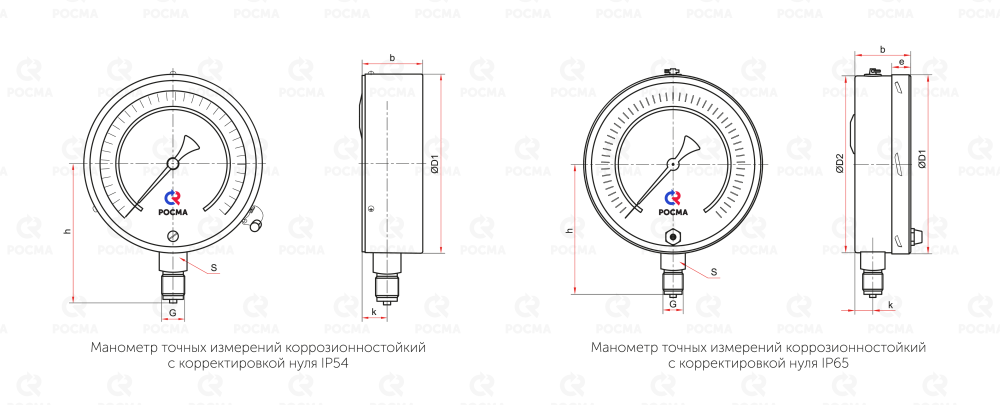

Чертежи

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D1	b	e	h	k	S	G	d1	f1	f2	f3	f4	Вес
ТМ-621Р.МТИ	150	149	—	55	—	115	15	22	M20×1,5	—	—	—	—	—	0,94
ТМ-621РКТ.МТИ	150	149				115				5,5	4	180	166	171	1,04
ТМ-621Р.МТИ	160	160				118				—	—	—	—	—	1,14
ТМ-621Р.МТИ IP65	160	160	158	50	17	116	16			—	—	—	—	—	1,01

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	150, 160	6
Материал корпуса	нержавеющая сталь	2
Штуцер	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р.МТИ
Присоединение (расположение штуцера)	радиальное с задним фланцем	РКТ.МТИ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		М20×1,5
Класс точности		0,4
Класс точности		0,6
Исполнение	150 мм	—
Исполнение	160 мм	корпус 160
Степень защиты	IP54	—
Степень защиты	IP65	IP65
