Манометры точных измерений

ТМ-610РМТИ

1 из 2

Тип ТМ (ТВ, ТМВ) — МТИ, серия 10. Манометры точных измерений применяются при определении давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления. При этом необходимо соблюдать требования по соответствию классов точности образцового и поверяемого приборов. В ассортименте представлены манометры со следующими классами точности: 0,4 / 0,6 / 1,0.
Предусмотрена корректировка нуля с помощью регулировочного винта.

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.

Диаметр корпуса, мм

150, 160*
* — под заказ

Класс точности

0,4 / 0,6 / 1,0

Диапазон показаний давлений, МПа

ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ	-0,1…0
ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −30…+100
При поверке: 23±5

Корпус

IP40, силумин, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав (ВПИ до 6 МПа)
Сталь 38ХМ (ВПИ от 10 МПа)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Корректор нуля

На стекле

Штуцер

Медный сплав

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ G½)

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Манометры ТМ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-610 МТИ	150 / 160*	1	0…0,06	М20×1,5	радиальное	7150
		0,6				7150
		0,4				8610
		1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10			7100
		0,6				7100
		0,4				8110
		1	0…16 / 25 / 40 / 60			7435
		0,6				7435
		0,4				8150
		1	0…100			8150
		0,6				8150
		0,4				8170

Вакуумметры ТВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-610 МТИ	150 / 160*	1	−0,1…0	М20×1,5	радиальное	7100
		0,6				7100
		0,4				8110

Мановакуумметры ТМВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-610 МТИ	150 / 160*	1	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное	7100
		0,6				7100
		0,4				8110

* — под заказ

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, Руб.
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21)	ТМ (ТМВ)	230
Указатель предельных значений (нержавеющая сталь)	ТМ, ТВ, ТМВ	120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ, ТВ, ТМВ	40 / 50
Индивидуальная шкала	ТМ, ТВ, ТМВ	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору	ТМ, ТВ, ТМВ	130
Протокол поверки к нумерованному прибору	ТМ, ТВ, ТМВ	130
Индивидуальный паспорт на нумерованный прибор	ТМ, ТВ, ТМВ	100
Обезжиривание прибора под кислород (+паспорт +знак О₂ на циферблате)	ТМ, ТВ, ТМВ	160
Нанесение на циферблат индивидуальных знаков	ТМ, ТВ, ТМВ	25
Первичная заводская поверка	ТМ, ТВ, ТМВ	бесплатно
Периодическая поверка	ТМ, ТВ, ТМВ с кл.т. 0,6; 1,0	210
Периодическая поверка	ТМ, ТВ, ТМВ с кл.т. 0,4	430
Пломбировка манометра	ТМ, ТВ, ТМВ	бесплатно
Ремонт	ТМ, ТВ, ТМВ (−0,1…40 МПа)	от 595
Ремонт	ТМ (60…100 МПа)	от 1850
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ, ТВ, ТМВ	индивидуально

Чертежи

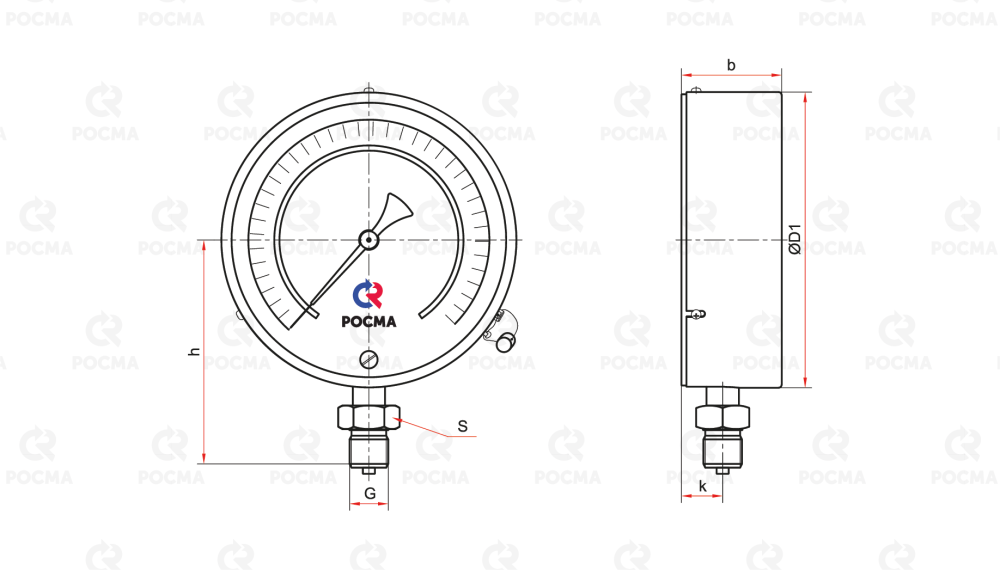

Основные размеры (мм), вес (кг):

Тип	Ø	D1	b	h	k	S	G	Вес
ТМ-610Р.МТИ	150 / 160*	151 / 160	51	115	21	27	M20×1,5	1,10

* — под заказ

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Манометр МТИ должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра МТИ от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра МТИ состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Манометр технический МТИ необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	150, 160	6
Материал корпуса	корпус — силумин; кольцо — сталь	1
Штуцер	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р.МТИ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	-0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		M20×1,5
Класс точности		0,4
		0,6
		1
