Манометры с повышенным классом точности

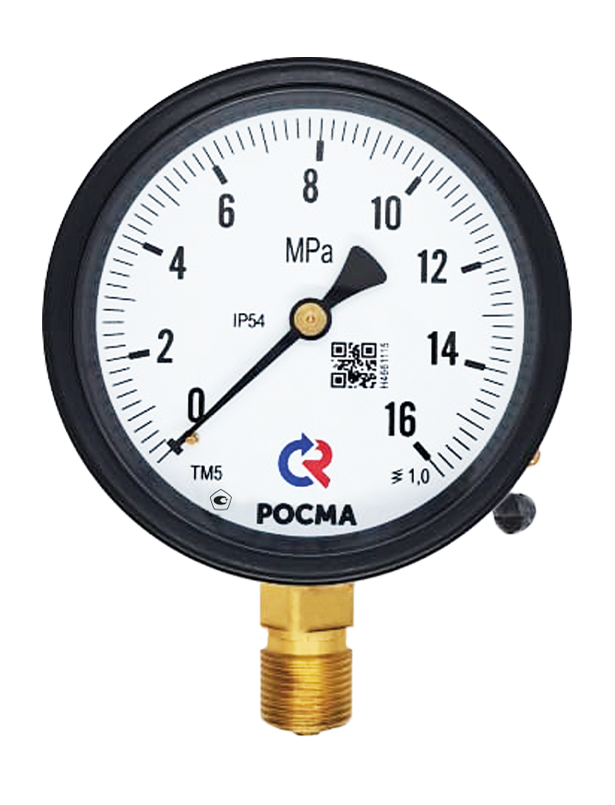

Манометр ТМ-510 с повышенным классом точности

ТМ-510Р IP54

1 из 3

Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса, мм

63, 100, 150, 160*
* — под заказ

Класс точности

Ø63	1,5
Ø100, 150, 160	1,0

Диапазон показаний давлений, МПа

ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
ТВ	−0,1…0
ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Корпус

Ø63 — IP40
Ø100, 150, 160 — IP54
Сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент,
трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав

Присоединение

Радиальное или осевое (Ø63)
Радиальное (Ø100, 150, 160)

Резьба присоединения**

Ø63	G¼ / M12×1,5
Ø100, 150, 160	G1⁄2 / M20×1,5

** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Манометры ТМ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-310	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное	560
					осевое	620
			0…16 / 25 / 40 / 60		радиальное	580
			0…16 / 25 / 40 / 60		осевое	630
ТМ-510	100	1,0	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G1⁄2 / М20×1,5	радиальное	1245
ТМ-510	100	1,0	0…16 / 25 / 40 / 60	G1⁄2 / М20×1,5	радиальное	1525
ТМ-610	150 / 160*	1,0	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G1⁄2 / М20×1,5	радиальное	1815
ТМ-610	150 / 160*	1,0	0…16 / 25 / 40 / 60	G1⁄2 / М20×1,5	радиальное	1890

Вакуумметры ТВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-310	63	1,5	−0,1…0	G¼ / М12×1,5	радиальное	580
ТВ-310	63	1,5		G¼ / М12×1,5	осевое	630
ТВ-510	100	1,0		G1⁄2 / M20×1,5	радиальное	1380
ТВ-610	150 / 160*	1,0		G1⁄2 / M20×1,5	радиальное	1940

Мановакуумметры ТМВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-310	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / М12×1,5	радиальное	580
ТМВ-310	63	1,5		G¼ / М12×1,5	осевое	630
ТМВ-510	100	1,0		G1⁄2 / М20×1,5	радиальное	1380
ТМВ-610	150 / 160*	1,0		G1⁄2 / М20×1,5	радиальное	1940

* — под заказ

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21)	ТМ (ТВ, ТМВ)	230
	ТМ (ТВ, ТМВ) + рукав	500
Объединение с разделителем РМ-ФМ41	ТМ	310
Объединение с разделителем РМ (РМ-М31, РМ-К11)	ТМ (ТМВ)	310
Задний фланец, с установкой	ТМ (ТВ, ТМВ)-510Р	175
Задний фланец, с установкой	ТМ (ТВ, ТМВ)-610Р	125
Передний фланец, с установкой	ТМ (ТВ, ТМВ)-310Т	135
Передний фланец с кольцом, с установкой	ТМ (ТВ, ТМВ)-510Р, -610Р	175 / 220
Указатель предельных значений (нержавеющая сталь)	ТМ (ТВ, ТМВ)	120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТВ, ТМВ)	40 / 50
Демпфер для манометра (внутренний)	ТМ (ТВ, ТМВ)	20
Исполнение штуцера с резьбой NPT	ТМ (ТВ, ТМВ)	+10% к стоимости прибора
Индивидуальная шкала	ТМ (ТВ, ТМВ)-310	55
Индивидуальная шкала	ТМ (ТВ, ТМВ)-510, -610	+10% к стоимости прибора
Фосфоресцирующая шкала и стрелка	ТМ (ТВ, ТМВ)-510	440
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Протокол поверки к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Индивидуальный паспорт на нумерованный прибор	ТМ (ТВ, ТМВ)	100
Обезжиривание прибора под кислород (+паспорт + знак О₂ на циферблате)	ТМ (ТВ, ТМВ)	160
Нанесение на циферблат индивидуальных знаков	ТМ (ТВ, ТМВ)	25
Первичная заводская поверка	ТМ (ТВ, ТМВ)	бесплатно
Периодическая поверка	ТМ (ТВ, ТМВ)	180
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ)	25
Ремонт	ТМ (0–1,6 МПа)	от 210
	ТМ (2,5–40 МПа)	от 225
	ТМ (60 МПа)	от 315
	ТВ	от 210
	ТМВ	от 285
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)	индивидуально

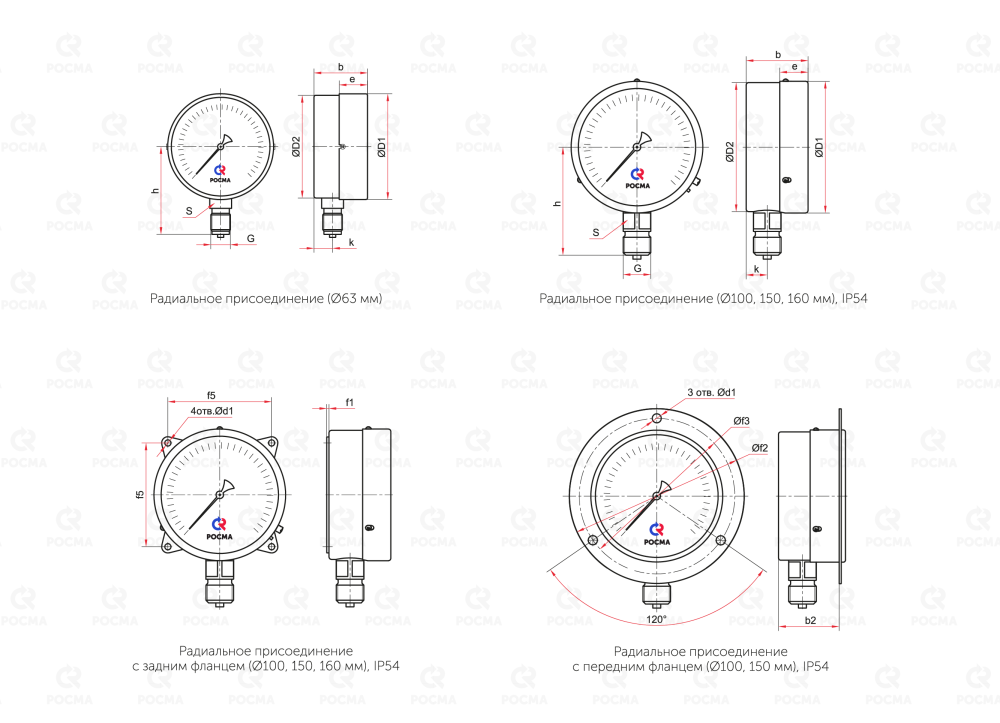

Чертежи

Тип	Ø	D1	D2	b	b2	e	h	k	S	G	d1	f1	f2	f3	f5	Вес
ТМ-310Р	63	64	62	36	—	17	53	11	14	G¼ или M12×1,5	—	—	—	—	—	0,14
ТМ-510Р.IP54	100	100	98	46	—	21	82	17	17	G1⁄2 или M20×1,5	—		—	—		0,37
ТМ-510РКП.IP54					39						6		132	117		0,42
ТМ-510РКТ.IP54					—						5,5	3	—	—	80	0,42
ТМ-610Р.IP54	150 / 160*	150 / 160	148	48	—	23	107	18			—	—	—	—	—	0,68
ТМ-610РКП.IP54	150	150			43						6,5	—	182	165	—	0,77
ТМ-610РКТ.IP54	150 / 160*	150 / 160			—						7	4	—	—	128	0,79

* — под заказ

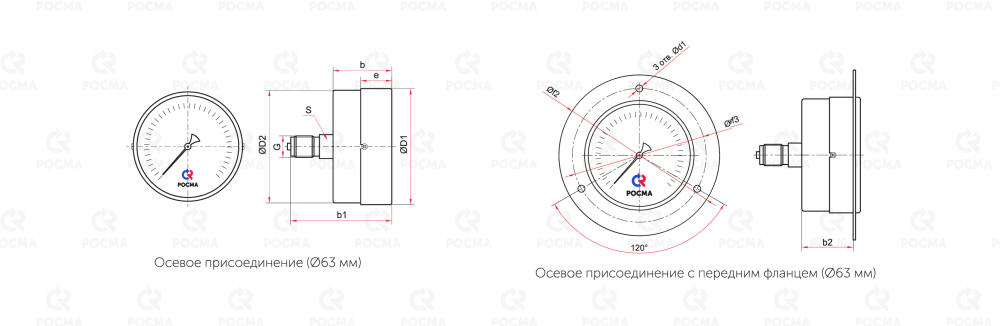

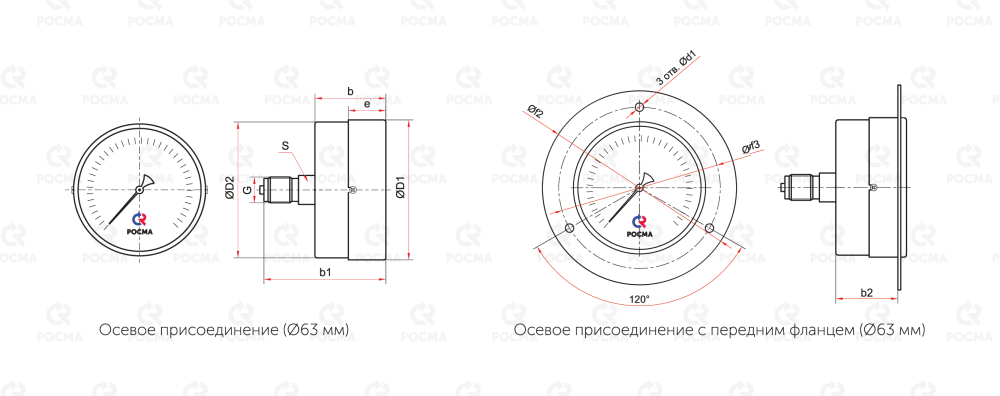

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	b	b1	b2	e	S	G	d1	f2	f3	Вес
ТМ-310Т	63	64	62	36	49	—	17	14	G¼ или M12×1,5	—	—	—	0,13
ТМ-310ТКП	63	64	62	36	49	26	17	14	G¼ или M12×1,5	3,5	88	74	0,17

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое c передним фланцем	ТКП
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø63	G¼ / М12×1,5
Резьба присоединения	Ø100, 150, 160	G1⁄2 / М20×1,5
Класс точности	Ø63	1,5
Класс точности	Ø100, 150, 160	1,0
Степень защиты	IP40	-
Степень защиты	IP54	IP54
