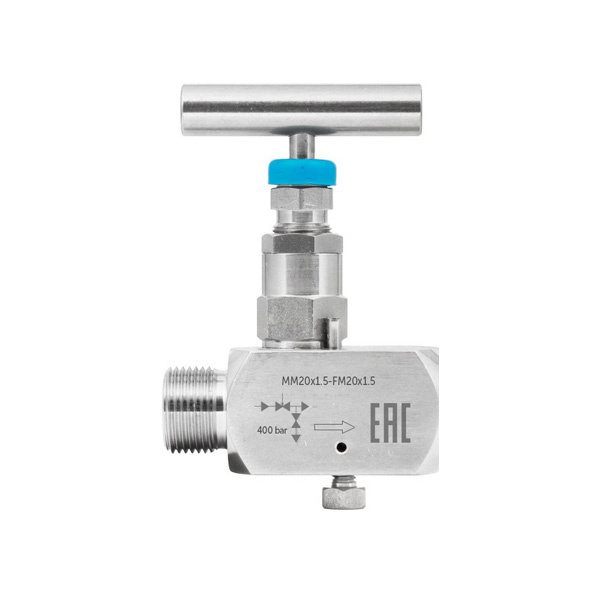

Одновентильный игольчатый клапан SS-V4 до 40 МПа

Одновентильный игольчатый клапан SS-V4 нержавейка – 1

внутренняя М20×1,5 — наружная М20×1,5

1 из 7

Одновентильный игольчатый клапан - это запорное устройство, которое предназначено для плавного частичного или полного перекрытия потока рабочей среды с максимальным рабочим давлением до 40 МПа.

Клапан позволяет осуществлять монтаж манометров, датчиков и реле давления, а также других приборов КИПиА без остановки технологического процесса и сброса давления на различных трубопроводных и производственных линиях.

При этом наличие винта для сброса давления в корпусе клапана обеспечивает надежную защиту прибора при его замене. Фторопластовый сальник служит гарантией плотной фиксации штока и перекрытия проходного сечения канала в корпусе клапана.

Материал изготовления запорного клапана и игольчатого золотника – нержавеющая сталь, поэтому устройство может использоваться при работе с агрессивными жидкими и газообразными средами.

Рабочее давление, МПа

Диапазон рабочих температур, °С

−40…+240

Резьба присоединения

G½, M20×1,5 или NPT½

Резьба дренажного клапана

M6×1 или М8×1,25*
* — для SS-V4 с накидной гайкой

Исполнение (резьба)

Внутренняя / наружная
Внутренняя / внутренняя
Внутренняя (накидная гайка) / наружная

Материал корпуса

Нержавеющая сталь 08Х17Н13М2

Материал игольчатого золотника

Нержавеющая сталь 20Х17Н2

Материал сальника

Фторопласт

Тип иглы

Плавающая

Максимальный вес, кг

0,44

Техническая документация

ГОСТ 9697-87

Чертежи Документы Карта заказа PDF F.A.Q.Где купить?

Цена

Наименование	Резьба присоединения	Цена с НДС, руб.
Одновентильный игольчатый клапан SS-V4	внутренняя G½ — внутренняя G½	3890
	внутренняя М20×1,5 — внутренняя М20×1,5 или NPT½
	внутренняя NPT½ — внутренняя NPT½
	внутренняя G½ — наружная G½	4440
	внутренняя М20×1,5 — наружная М20×1,5 или NPT½
	внутренняя, накидная гайка М20×1,5 — наружная М20×1,5
	внутренняя NPT½ — наружная NPT½

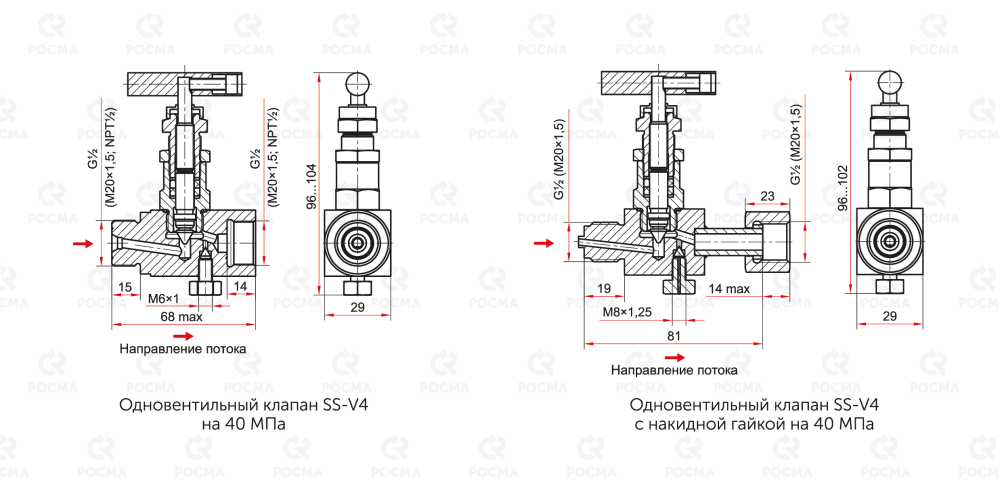

Чертежи

Основные размеры (мм), вес (кг)

Тип	A	B	C	L	L1	G	G1	G2	S	n	Вес
SS-V4 (внутр. - наруж.)	63	97...104	29	14	15	G½ или М20×1,5	G½ или М20×1,5	М6х1	–	–	0,40
SS-V4 (внутр. - наруж.)	68	97...102		14	19	М20×1,5	NPT½		–	–	0,42
SS-V4 (внутр. - наруж.)	68	97...102		17	19	NPT½	NPT½		–	–	0,42
SS-V4 (внутр. - внутр.)	63	97...104		14	14	G½ или М20×1,5	G½ или М20×1,5		–	–	0,43
SS-V4 (внутр. - внутр.)	63	96...102		14	17	М20×1,5	NPT½		–	–	0,43
SS-V4 (внутр. - внутр.)	63	97...104		17	17	NPT½	NPT½		–	–	0,43
SS-V4 (внутр. накидная гайка - наруж.)	81	96...102		14	19	G½	G½	М8х1,25	25	23	0,44
SS-V4 (внутр. накидная гайка - наруж.)	81	96...102		10	19	М20×1,5	М20×1,5	М8х1,25	24	19	0,43

Карта заказа

Тип	Одновентильный игольчатый клапан	SS-V4
Резьба присоединения		М20×1,5–М20×1,5
		М20×1,5-NPT½
		G½–G½
		NPT½-NPT½
Исполнение (резьба)	внутренняя – внутренняя	внутр.–внутр.
	внутренняя – наружная	внутр.–наруж.
	внутренняя, накидная гайка – наружная	внутр. накидная гайка - наруж.
Материал	нержавеющая сталь	нерж.
