Манометры стандартного исполнения

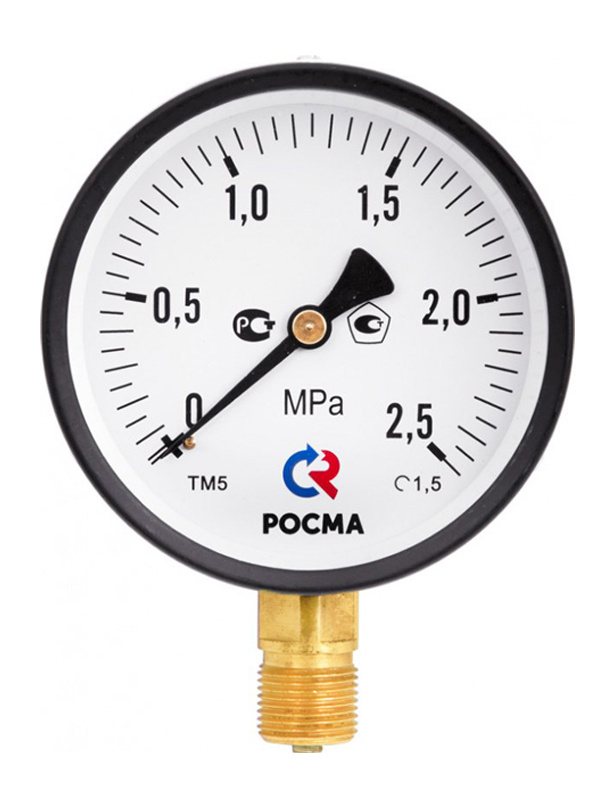

ТМ-510Р

1 из 27

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный предназначен для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Корпус манометров выполнен из стали, а механизм — из латунного сплава. По типу исполнения приборы производятся с радиальным, осевым или эксцентрическим расположением штуцера.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса, мм

40, 50, 63, 100, 150, 160*
* — под заказ

Класс точности

Ø40, 50, 63	2,5
Ø100, 150, 160	1,5

Диапазон показаний давлений, МПа

ТМ	Ø40, 50	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
	Ø63	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
	Ø100, 150, 160	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ	Ø40, 63, 100, 150, 160	−0,1…0
ТМВ	Ø40, 63	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
ТМВ	Ø100, 150, 160	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

** — только для радиальных

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав
(100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное — все Ø
Осевое — Ø40, 50, 63, 100
Эксцентрическое — Ø150, 160

Резьба присоединения***

Ø40	G⅛ / M10×1
Ø50, 63	G¼ / M12×1,5
Ø100, 150, 160	G½ / M20×1,5

*** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Манометры ТМ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-110	40	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	радиальное / осевое	405
ТМ-110	40	2,5	0…16 / 25 / 40	G⅛ / М10×1	радиальное / осевое	435
ТМ-210	50	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное	425
			0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		осевое	495
			0…16 / 25 / 40		радиальное	435
			0…16 / 25 / 40		осевое	505
ТМ-310	63	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное / осевое	545
					осевое со скобой	825
			0…16 / 25 / 40 / 60		радиальное / осевое	560
			0…16 / 25 / 40 / 60		осевое со скобой	875
ТМ-510	100	1,5	0…0,06	G½ / М20×1,5	радиальное	1295
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	1045
					осевое	1560
			0…16 / 25 / 40 / 60		радиальное	1085
			0…16 / 25 / 40 / 60		осевое	1595
			0…100		радиальное	2805
ТМ-610	150 / 160*	1,5	0…0,06	G½ / М20×1,5	радиальное	1925
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	1585
					эксцентрическое	2320
			0…16 / 25 / 40 / 60		радиальное	1650
			0…16 / 25 / 40 / 60		эксцентрическое	2420
			0…100		радиальное	3615

Вакуумметры ТВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-110	40	2,5	−0,1…0	G⅛ / M10×1	радиальное / осевое	425
ТВ-310	63	2,5		G¼ / M12×1,5	радиальное / осевое	555
ТВ-310	63	2,5		G¼ / M12×1,5	осевое со скобой	825
ТВ-510	100	1,5		G½ / M20×1,5	радиальное	1065
ТВ-510	100	1,5		G½ / M20×1,5	осевое	1560
ТВ-610	150 / 160*	1,5		G½ / M20×1,5	радиальное	1590
ТВ-610	150 / 160*	1,5		G½ / M20×1,5	эксцентрическое	2525

Мановакуумметры ТМВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-110	40	2,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G⅛ / М10×1	радиальное / осевое	425
ТМВ-310	63	2,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / М12×1,5	радиальное / осевое	555
ТМВ-310	63	2,5	−0,1…0,15 / 0,3 / 0,5	G¼ / М12×1,5	осевое со скобой	825
ТМВ-510	100	1,5	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ / М20×1,5	радиальное	1065
ТМВ-510	100	1,5		G½ / М20×1,5	осевое	1560
ТМВ-610	150 / 160*	1,5		G½ / М20×1,5	радиальное	1590
ТМВ-610	150 / 160*	1,5		G½ / М20×1,5	эксцентрическое	2525

* — под заказ

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21)	ТМ (ТВ, ТМВ)	230
	ТМ (ТВ, ТМВ) + рукав	500
Объединение с разделителем РМ-СВ11	ТМ (ТМВ) Ø50, 63	230
Объединение с разделителем РМ-ФМ41	ТМ	310
Объединение с разделителем РМ (РМ-М31, РМ-К11)	ТМ (ТМВ)	310
Задний фланец, с установкой	ТМ (ТВ, ТМВ)-510Р, -510Т	175
Задний фланец, с установкой	ТМ (ТВ, ТМВ)-610Р	125
Передний фланец, с установкой	ТМ (ТВ, ТМВ)-310Т / 510Т / 610ТЭ	135 / 175 / 220
Передний фланец с кольцом, с установкой	ТМ (ТВ, ТМВ)-510Р / 610Р	175 / 220
Защитный кожух	ТМ (ТВ, ТМВ)-210	45
Защитный кожух	ТМ (ТВ, ТМВ)-310	50
Указатель предельных значений (нержавеющая сталь)	ТМ (ТВ, ТМВ)-310, -510, -610	120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТВ, ТМВ)	40 / 50
Демпфер для манометра (внутренний)	ТМ (ТВ, ТМВ)	20
Исполнение штуцера с резьбой NPT	ТМ (ТВ, ТМВ)	+10% к стоимости прибора
Индивидуальная шкала	ТМ (ТВ, ТМВ)-110, -210, -310	55
Индивидуальная шкала	ТМ (ТВ, ТМВ)-510, -610	+10% к стоимости прибора
Фосфоресцирующая шкала и стрелка	ТМ (ТВ, ТМВ)-510	440
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Протокол поверки к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Индивидуальный паспорт на нумерованный прибор	ТМ (ТВ, ТМВ)	100
Обезжиривание прибора под кислород (+паспорт + знак О₂ на циферблате)	ТМ (ТВ, ТМВ)	160
Нанесение на циферблат индивидуальных знаков	ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-110, 210	25
Первичная заводская поверка	ТМ (ТВ, ТМВ)	бесплатно
Периодическая поверка	ТМ (ТВ, ТМВ)	180
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ), кроме ТМ-110, ТМ-210	25
Ремонт	ТМ (0–1,6 МПа)	от 210
	ТМ (2,5–40 МПа)	от 225
	ТМ (60–100 МПа)	от 315
	ТВ	от 210
	ТМВ	от 285
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)	индивидуально

Чертежи

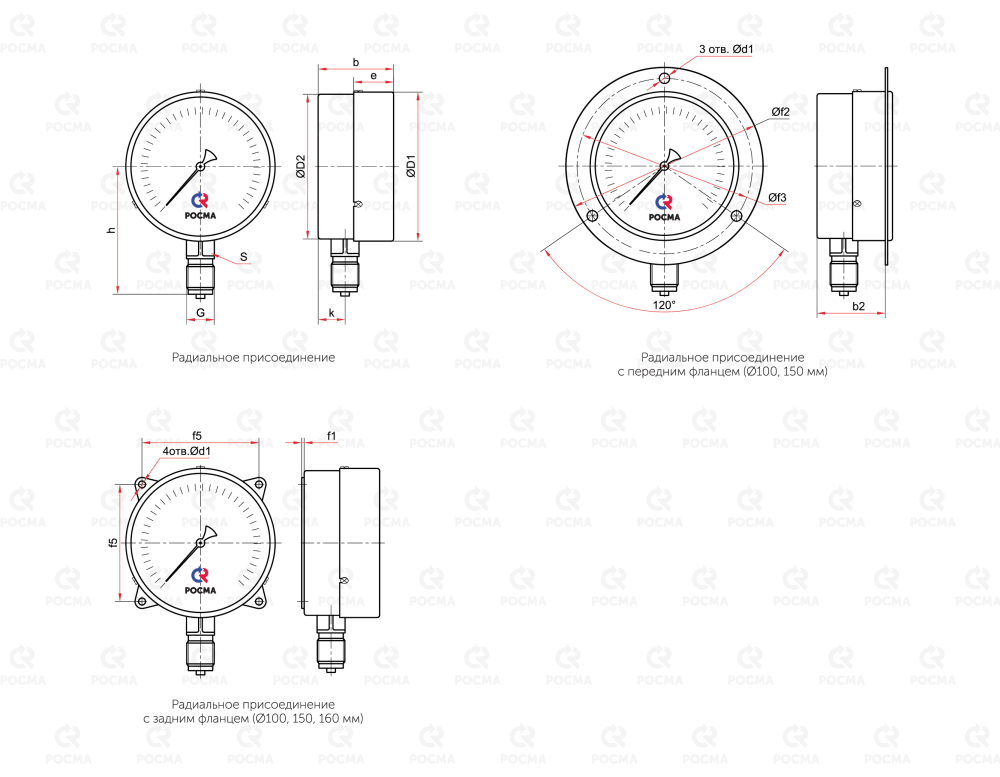

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	b	b2	e	h	k	S	G	d1	f1	f2	f3	f5	Вес
ТМ-110Р	40	42	41	24	—	10	35	8	11	G⅛ или M10×1	—	—	—	—	—	0,06
ТМ-210Р	50	53	51	29		10	49	9	14	G¼ или M12×1,5						0,10
ТМ-310Р	63	64	62	31		17	54	11	14	G¼ или M12×1,5						0,14
ТМ-510Р	100	100	98	46	—	22	85	17	17	G½ или M20×1,5	—	—	—	—	—	0,36
ТМ-510РКП					39						6	—	132	117	—	0,41
ТМ-510РКТ					—						5,5	3	—	—	80	0,41
ТМ-510Р (100 МПа)				47		20	86	19			—	—	—	—	—	0,57
ТМ-510РКП (100 МПа)											6	—	132	117	—	0,62
ТМ-510РКТ (100 МПа)											5,5	3	—	—	80	0,62
ТМ-610Р	150 / 160*	150 / 160	148	48	—	23	110	18	17		—	—	—	—	—	0,68
ТМ-610РКП					43						6,5	—	182	165	—	0,77
ТМ-610РКТ					—						7	4	—	—	128	0,79
ТМ-610Р (100 МПа)				50			120	19			—	—	—	—	—	1,05
ТМ-610РКП (100 МПа)											6,5	—	182	165	—	1,16
ТМ-610РКТ (100 МПа)											7	4	—	—	128	1,16

* — под заказ

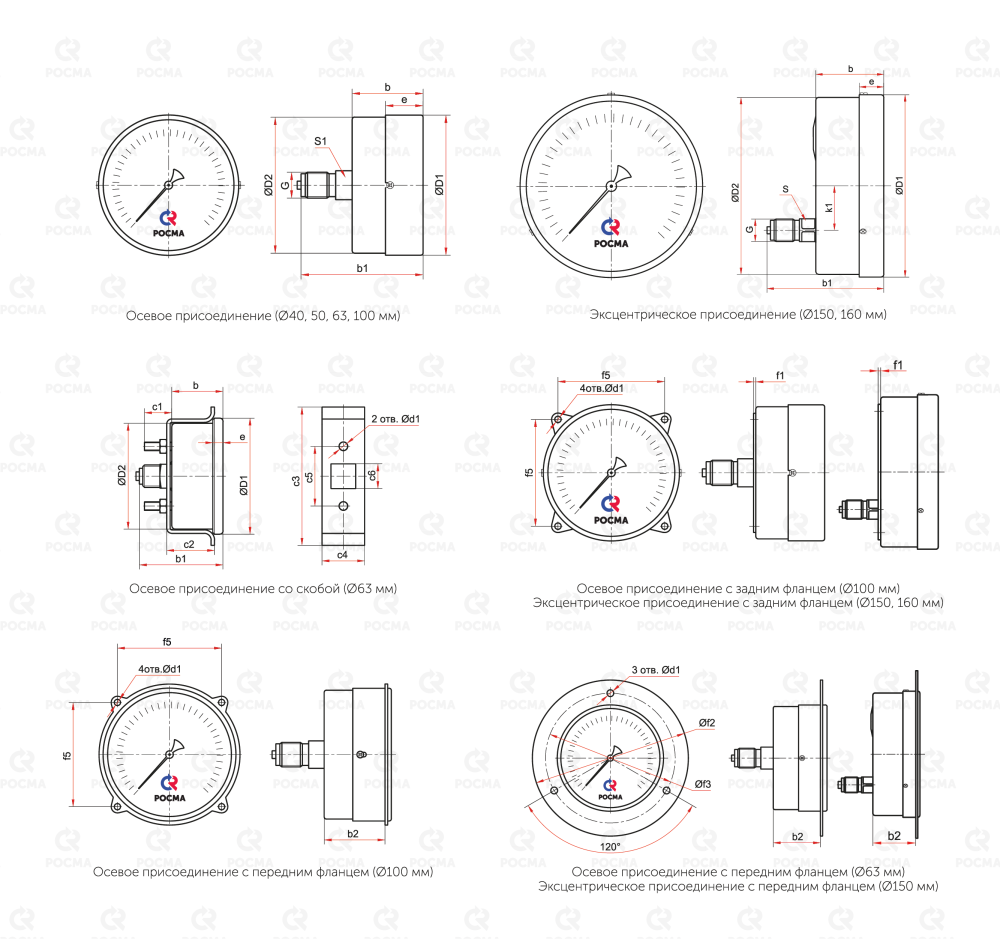

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	k1	b	b1	b2	e	S	G	с1	с2	с3	с4	с5	с6	d1	f1	f2	f3	f5	Вес
ТМ-110Т	40	42	41	—	25	39	—	10	11	G⅛ или M10×1	—	—	—	—	—	—	—	—	—	—	—	0,05
ТМ-210Т	50	53	52		29	48		10	14	G¼ или M12×1,5												0,10
ТМ-310Т	63	64	62		32	49		18	14													0,13
ТМ-310ТС		68			30			6	—		16	28	81	25	35	14,5	5,5		—	—		0,19
ТМ-310ТКП		64			32		26	18	14		—	—	—	—	—	—	3,5		88	74		0,17
ТМ-510Т	100	101	99	—	40	69	—	23	22	G½ или M20×1,5							—	—	—	—	—	0,38
ТМ-510ТКП							33										5,5	—			80	0,45
ТМ-510ТКТ							—										5,5	3			80	0,43
ТМ-610ТЭ	150 / 160*	151 / 160	149	30	46	87	—	17	17								—	—	—	—	—	0,72
ТМ-610ТЭКП							42										5,5	—	182	170	—	0,86
ТМ-610ТЭКТ							—										7	4	—	—	128	0,83

* — под заказ

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое c передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø40	G⅛ / М10×1
	Ø50, 63	G¼ / М12×1,5
	Ø100, 150, 160	G½ / М20×1,5
Класс точности	Ø40, 50, 63	2,5
Класс точности	Ø100, 150, 160	1,5

Пример обозначения:
ТМ — 510Р. 00 (0–1 МПа) G½. 1,5

Аналоги

Росма	Манотомь	Wika	Физтех	БД	Метер	Юмас
ТМ-110	ДМ-2018	111.10	МП2-Уф исп. 1	ДМ-1-40	—	—
ТМ-210	ДМ-2029	111.10	МП2-Уф	ДМ-1-50	ДМ02-50	МП50М
ТМ-310	МП-2У	111.10	МП2-Уф	ДМ-1-63	ДМ02-63	МП63М
ТМ-510	МП-3У	111.10	МП3-Уф	ДМ-1-100	ДМ02-100	МП100М
ТМ-610	МП-4У	111.10	МП4-Уф	ДМ-1-160	ДМ02-160	МП160М

Манометр показывающий используется для измерения давления жидкости, газа или пара. Рабочая температура измеряемой среды - до 150 °C.

Принцип действия основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием давления свободный конец трубки перемещается, приводя в движение стрелку манометра.

Манометр для измерения давления воды и воздуха обеспечивает надежный контроль показателей давления в современных инженерных системах отопления, водоснабжения, вентиляции.

Манометры могут поставляться без фланца или комплектоваться передним/задним фланцем (фланцевый манометр) для удобства установки.
