Манометры промышленные коррозионностойкие виброустойчивые

ТМ-521Р

1 из 58

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий применяется для измерения избыточного, вакуумметрического и мановакуумметрического давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

При измерении давления с высокими динамическими нагрузками необходимо заполнить манометр глицерином или силиконом.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса, мм

40, 50, 63, 100, 150, 160*
* — под заказ

Класс точности

Ø40, 50	2,5
Ø63	1,5
Ø100, 150, 160	1,0

Диапазон показаний давлений, МПа

ТМ	Ø40, 50	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
	Ø63	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	Ø100, 150, 160	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ	Ø40, 63, 100, 150, 160	−0,1…0
ТМВ	Ø63	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
ТМВ	Ø100, 150, 160	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-521 и ТМ-621

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67 (Ø100, 150, 160)

Кольцо

Нержавеющая сталь 08Х17Н13М2
Ø40, 50, 63 — завальцованное
Ø63 — байонетное (опция)
Ø100, 150, 160 — байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Опция: минеральное многослойное безопасное — триплекс (Ø63 (байонет), 100, 150, 160)

Корректор нуля

Опция: на стрелке (Ø 100, 150, 160)

Присоединение

Радиальное — Ø40, 50, 63, 100, 150, 160
Осевое — Ø40, 50, 63
Эксцентрическое — Ø100, 150, 160

Резьба присоединения**

Ø40	G⅛ / M10×1 / NPT⅛
Ø50	G¼ / M12×1,5 / NPT¼
Ø63	G¼ / M12×1,5 / NPT¼
Ø100, 150, 160	G½ / M20×1,5 / NPT½

** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-121	40	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	радиальное	1490
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	осевое	1680
			0…16 / 25 / 40	G⅛ / М10×1	радиальное	1830
			0…16 / 25 / 40	G⅛ / М10×1	осевое	1845
ТМ-221	50	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное	1965
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	осевое	2065
			0…16 / 25 / 40	G¼ / М12×1,5	радиальное	2105
			0…16 / 25 / 40	G¼ / М12×1,5	осевое	2205
ТМ-321	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное	1640
					осевое	1925
					радиальное байонет	2785
					осевое байонет	2805
			0…16 / 25 / 40 / 60		радиальное	1740
					осевое	2010
					радиальное байонет	2820
					осевое байонет	2850
			0…100		радиальное	3810
					осевое	3995
					радиальное байонет	3810
ТМ-521	100	1	0…0,06	G½ / М20×1,5	радиальное	4910
			0…0,06		эксцентрическое	5590
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	4830
					эксцентрическое	5020
			0…16 / 25 / 40 / 60		радиальное	5095
			0…16 / 25 / 40 / 60		эксцентрическое	5155
			0…100		радиальное	5995
			0…100		эксцентрическое	5570
ТМ-621	150 / 160*	1	0…0,06	G½ / М20×1,5	радиальное	5970
			0…0,06		эксцентрическое	6880
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	5895
					эксцентрическое	6370
			0…16 / 25 / 40 / 60		радиальное	5930
			0…16 / 25 / 40 / 60		эксцентрическое	6450
			0…100		радиальное	6745
			0…100		эксцентрическое	7535

Вакуумметры ТВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-121	40	2,5	−0,1…0	G⅛ / М10×1	осевое	1795
ТВ-321	63	1,5		G¼ / М12×1,5	радиальное	1775
					осевое	2010
					радиальное байонет	3110
					осевое байонет	3130
ТВ-521	100	1		G½ / М20×1,5	радиальное	5260
ТВ-521	100	1			эксцентрическое	5370
ТВ-621	150 / 160*	1			радиальное	6230
ТВ-621	150 / 160*	1			эксцентрическое	6730

Мановакуумметры ТМВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-321	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / М12×1,5	радиальное	1775
					осевое	2010
					радиальное байонет	3110
					осевое байонет	3130
ТМВ-521	100	1	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ / М20×1,5	радиальное	5260
ТМВ-521	100	1			эксцентрическое	5370
ТМВ-621	150 / 160*	1			радиальное	6230
ТМВ-621	150 / 160*	1			эксцентрическое	6730

* — под заказ

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Безопасное стекло (триплекс), с установкой	ТМ (ТВ-ТМВ)-321 Байонет	315
	ТМ (ТВ-ТМВ)-521	315
	ТМ (ТВ, ТМВ)-621	395
Стрелка с корректором нуля, с установкой	ТМ (ТВ, ТМВ)-521, 621	145
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21)	ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных)	230
	ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных) + рукав	500
Объединение с разделителем РМ-СВ11	ТМ (ТМВ) Ø50, 63	230
Объединение с разделителем РМ-ФМ41	ТМ	310
Объединение с разделителем РМ (РМ-М31, РМ-К11)	ТМ (ТМВ)-321, 521, 621 (кроме завальцованных)	310
Фланец, с установкой	ТМ (ТВ, ТМВ)-321Р, 321Т	80
	задний для ТМ (ТВ, ТМВ)-521Р, -521ТЭ	240
	передний для ТМ (ТВ, ТМВ)-521ТЭ	320
	задний для ТМ (ТВ, ТМВ)-621Р, -621ТЭ	415
	передний для ТМ (ТВ, ТМВ)-621ТЭ	440
Скоба, тип 1 (прямая)	ТМ (ТВ, ТМВ)-121Т	130
Скоба, тип 1 (прямая)	ТМ (ТВ, ТМВ)-221Т, -321Т	90
Скоба, тип 2 (баттерфляй)	ТМ (ТВ, ТМВ)-321Т	115
Скоба, с установкой	ТМ (ТВ, ТМВ)-521Т	160
Скоба, с установкой	ТМ (ТВ, ТМВ)-621Т	285
Указатель предельных значений (нержавеющая сталь)	ТМ (ТВ, ТМВ)-521, -621	120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТВ, ТМВ)-521, -621	40 / 50
	ТМ (ТВ, ТМВ)-121, -221, -321	165 / 175
Контрольная стрелка, с установкой	ТМ-521	860
Контрольная стрелка, с установкой	ТМ-621	970
Исполнение корпуса с IP67	ТМ (ТВ, ТМВ)-521, -621	+10% к стоимости прибора
Исполнение штуцера с резьбой NPT	ТМ (ТВ, ТМВ)-321, -521, -621	+10% к стоимости прибора
Индивидуальная шкала	ТМ (ТВ, ТМВ)-121, -221, -321	175
Индивидуальная шкала	ТМ (ТВ, ТМВ)-521, -621	+10% к стоимости прибора
Фосфоресцирующая шкала и стрелка	ТМ (ТВ, ТМВ)-521	440
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Протокол поверки к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Индивидуальный паспорт на нумерованный прибор	ТМ (ТВ, ТМВ)	100
Обезжиривание прибора под кислород (+паспорт +знак О₂ на циферблате)	ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-121, -221, -321	160
	ТМ (ТВ, ТМВ)-121, -221, -321	320
Нанесение на циферблат индивидуальных знаков	ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-121, 221, 321	25
Нанесение на циферблат индивидуальных знаков	ТМ (ТВ, ТМВ)-121, -221, -321	165
Первичная заводская поверка	ТМ (ТВ, ТМВ)	бесплатно
Периодическая поверка	ТМ (ТВ, ТМВ)	180
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ)-521, -621	65
Ремонт (кроме ТМ-121, -221)	ТМ (0–1,6 МПа)	от 210
	ТМ (2,5–40 МПа)	от 255
	ТМ (60–100 МПа)	от 315
	ТВ	от 210
	ТМВ	от 285
Ремонт (завальцованные ТМ)	ТМ (0-1,6МПа)	от 320
	ТМ (2,5–40 МПа)	от 365
	ТМ (60–100 МПа)	от 405
	ТВ	от 320
	ТМВ	от 325
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)	индивидуально

Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).

Стоимость гидрозаполнения:

Диаметр корпуса, мм	Объем жидкости в приборе, мл	Цена заполнения прибора, с НДС, руб		Цена слива прибора, с НДС, руб.
Диаметр корпуса, мм	Объем жидкости в приборе, мл	глицерин ПК-94	силикон ПМС-50	глицерин ПК-94	силикон ПМС-50
40	22	30	40	145	420
50	35	35	55
63	60	40	65
100	260	85	215
150	640	180	495

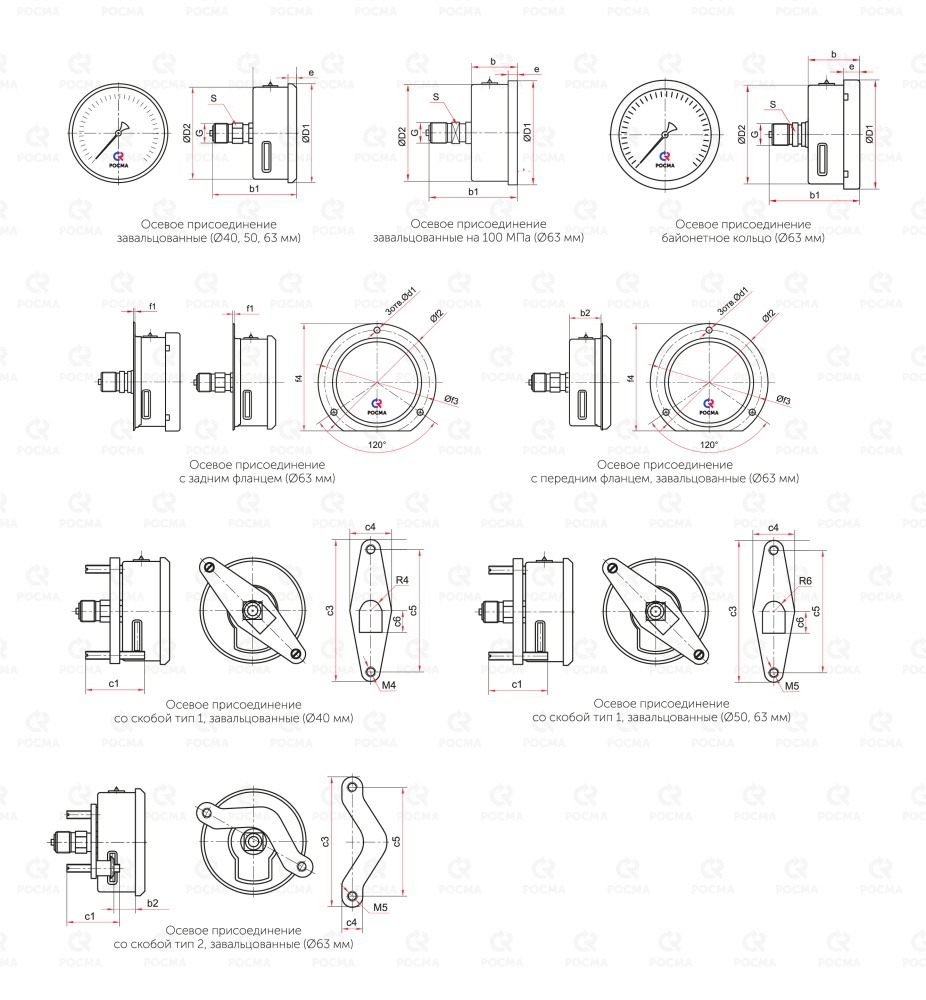

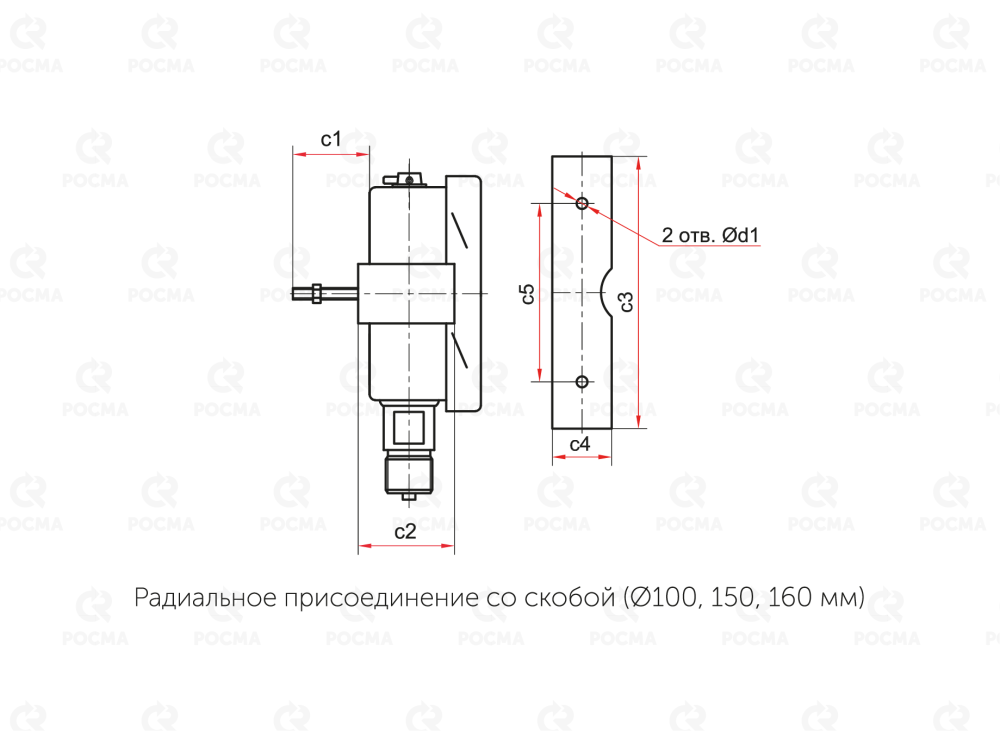

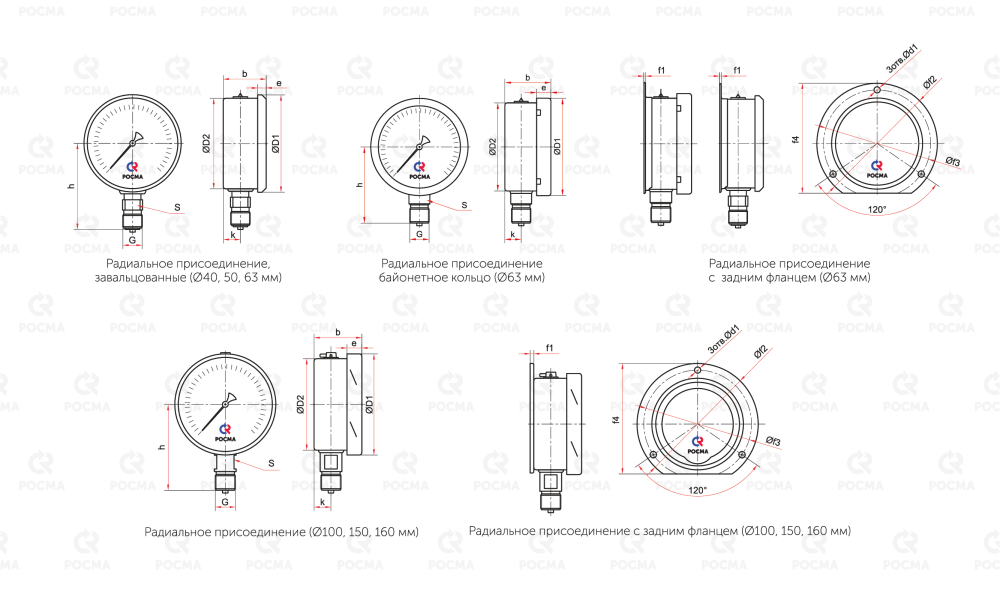

Чертежи

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	f1	f2	f3	f4	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-121Р	40	47	41	26	6	41	7	11	G⅛, М10×1 или NPT⅛	—	—	—	—	—	0,06	0,09	22
ТМ-221Р	50	58	52	29	7	55	11	13	G¼, M12×1,5 или NPT¼						0,10	0,14	35
ТМ-321Р	63	69	62	35		57	13	12; 14*							0,16	0,23	60
ТМ-321РКТ		69	62	35		57	13	12; 14*		4,5	1	85	74	78	0,19	0,26
ТМ-321Р Байонет		70	59	32	11	60	10	14		—	—	—	—	—	0,15	0,22
ТМ-321РКТ Байонет		70	59	32	11	60	10	14		4,5	1	85	74	78	0,18	0,25
ТМ-521Р	100	111	100	50	16	98	18	17	G½, M20×1,5 или NPT½	—	—	—	—	—	0,57	0,88	260
ТМ-521РКТ	100	111	100	50	16	98	18			7	3	132	116	121	0,64	0,95	260
ТМ-621Р	150 / 160**	161	150	53	19	123	19			—	—	—	—	—	0,91	1,68	640
ТМ-621РКТ	150 / 160**	161	150	53	19	123	19			5,5	4	180	166	171	1,01	1,78	640

* — только на 100 МПа
** — под заказ

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	c1	c2	c3	c4	c5	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521РС	100	111	100	50	16	98	18	17	G½, M20×1,5 или NPT½	7	30	38	128	26	50	1,01	1,32	260
ТМ-621РС	150 / 160*	161	150	53	19	123	19	17	G½, M20×1,5 или NPT½	7	30	39	165	28	105	1,83	2,60	640

* — под заказ

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	b1	b2	e	S	G	d1	f1	f2	f3	f4	c1	c3	c4	c5	c6	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-121Т	40	47	41	26	44	—	6	11	G⅛, М10×1 или NPT⅛	—	—	—	—	—	—	—	—	—	—	0,07	0,10	22
ТМ-121ТС тип 1	40	47	41	26	44		6	11	G⅛, М10×1 или NPT⅛						30	58	22	48	11	0,09	0,12	22
ТМ-221Т	50	58	52	29	54		7	14	G¼, M12×1,5 или NPT¼						—	—	—	—	—	0,11	0,15	35
ТМ-221ТС тип 1	50	58	52	29	54		7								35	83	32	71	14	0,13	0,17	35
ТМ-321Т	63	68	62	30	52		6								—	—	—	—	—	0,12	0,19	60
ТМ-321Т (100 МПа)		69		32	55		6													0,15	0,22
ТМ-321Т Байонет		70		32	57		10
ТМ-321ТКТ		68		30	52		6			4,5	1	85	74	78
ТМ-321ТКТ Байонет		70		32	57		10				1									0,18	0,25
ТМ-321ТКП		68		30	52	25	6				—									0,15	0,22
ТМ-321ТС тип 1						—				—		—	—	—	35	83	32	71	14	0,14	0,21
ТМ-321ТС тип 2						15				—		—	—	—	35	86	15	72	—	0,16	0,23

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	b1	b2	e	k1	S	G	d1	f1	f2	f3	f4	c1	c2	c3	c4	c5	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521ТЭ	100	111	100	52	97	—	17	33	17	G½, M20×1,5 или NPT½	—	—	—	—	—	—	—	—	—	—	0,54	0,85	260
ТМ-521ТЭКТ						—					7	3	132	116	121						0,61	0,92
ТМ-521ТЭКП						23					5,5	—	132	115	—						0,59	0,90
ТМ-521ТЭС						—					7		—	—		30	38	128	26	50	0,61	0,92
ТМ-621ТЭ	150 / 160*	161	150	55	101	—	19	32			—		—	—		—	—	—	—	—	0,82	1,59	640
ТМ-621ТЭКТ						—					5,5	4	180	166	171						0,92	1,69
ТМ-621ТЭКП						27					5,5	—	180	170	—						0,88	1,65
ТМ-621ТЭС						—					7	—	—	—	—	30	39	165	28	105	0,96	1,73

* — под заказ

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы и скобы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø40	G⅛ / M10×1 / NPT⅛
	Ø50	G¼ / M12×1,5 / NPT¼
	Ø63	G¼ / M12×1,5 / NPT¼
	Ø100, 150, 160	G½ / M20×1,5 / NPT½
Класс точности	Ø40, 50	2,5
	Ø63	1,5
	Ø100, 150, 160	1,0
Опция	Ø63	−
Опция	Ø63	Байонет

Пример обозначения:
ТМ − 521Р. 10 (0−1,6 МПа) G½. 1,0

Аналоги

Росма	Манотомь	Wika	Физтех	БД	Метер	Юмас
ТМ-221	—	131.11	ДМ-8008 Вуф Кс	ДМ-3-50	—	МП50НЛН
ТМ-321	—	232.50	ДМ-8008 Вуф Кс	ДМ-3-63	ДМ90-63	МП63НЛН МП63НН
ТМ-521	МП3А-Кс М-3ВУКс	232.50	МП3Аф-Кс ДМ-8008 Вуф Кс	ДМ-4-100	ДМ90-100	МП100НН
ТМ-621	МП4А-Кс М-4ВУКс	232.50	МП4Аф-Кс ДМ-8008 Вуф Кс	ДМ-4-160	ДМ90-160	МП160НН

Манометр коррозионностойкий выполнен полностью из нержавеющей стали, что позволяет применять его в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Промышленные манометры этой серии имеют повышенную устойчивость к воздействию окружающей среды — степень защиты приборов IP65.

Манометр может использоваться в сборе с мембранным разделителем сред РМ. Услуга по объединению ТМ с РМ доступна к заказу при оформлении заявки. Также есть возможность поставки манометра с фланцем, со скобой, с указателем предельного значения.

Все доступные варианты исполнения корпуса и сопутствующие услуги представлены в разделе «Дополнительные опции» выше.

Дополнительное оборудование
