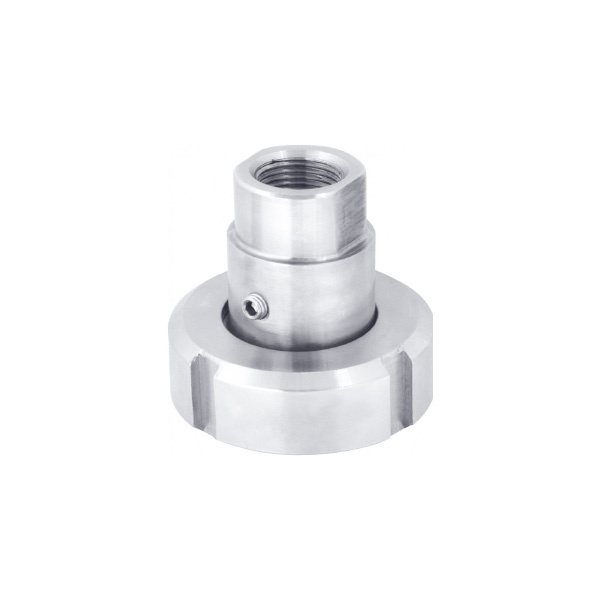

Мембранные разделители сред, фланцевое присоединение с молочной гайкой

РМ-M31

1 из 8

Тип РМ (присоединение с накидной (молочной) гайкой). Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Область применения: пищевая и фармацевтическая промышленность.

При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

От -0,1 до 4

Подробнее — таблица Объединение с приборами

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Верхний фланец и накидная гайка

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой

Номинальный диаметр DN, мм по DIN 11851

25 / 32 / 40 / 50

Резьба присоединения*

К средству измерений — внутренняя M20×1,5 или G½
* — под заказ другие резьбы

Заливное отверстие

Есть

Разделительная жидкость

1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1).
2. ПМС-20 (ГОСТ13032-77)

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ, РПД-И**, РПД-ИВ**)
** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

Ответная часть***

Под приварку, нержавеющая сталь 08Х17Н13М2
В комплекте: силиконовая прокладка

*** — заказывается отдельно

Техническая документация

ТУ 4212-004-4719015564-2013

При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

Чертежи Монтаж и эксплуатация Объединение с приборами Документы Карта заказа Скачать Аналоги Частые вопросы Где купить?

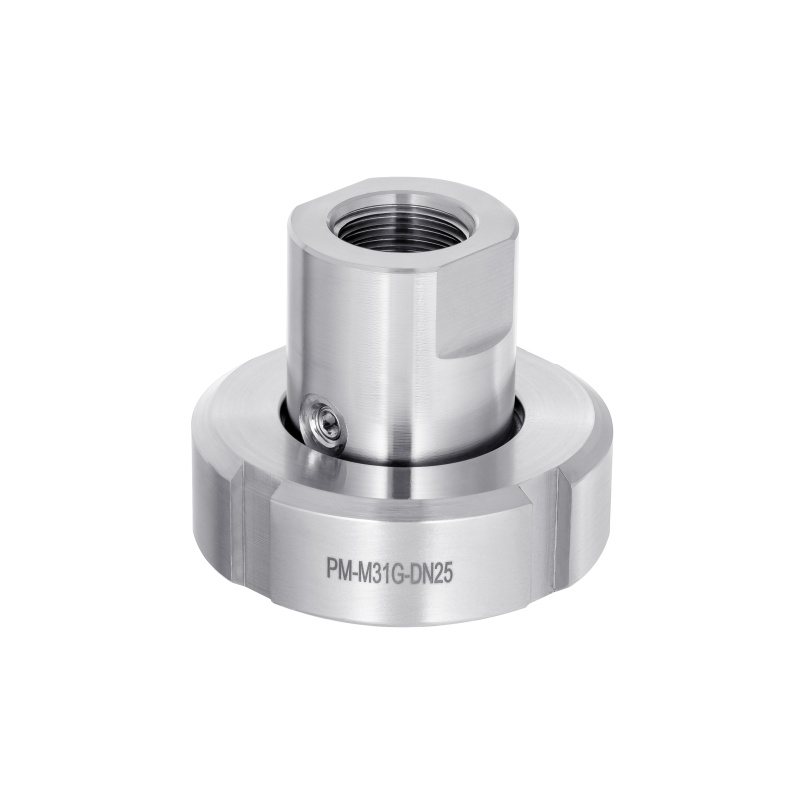

Мембранные разделители сред РМ-М31

Тип	Размер мембраны DN, мм	Тип присоединения	Резьба присоединения к средству измерений – к процессу	Цена с НДС, руб.
РМ-M31	DN25	накидная гайка	внутренняя М20×1,5 (G½) — накидная гайка	6755
	DN32			7130
	DN40			7365
	DN50			7775

Ответная часть для разделителя РМ-М31

Модель	Размер мембраны DN, мм	Присоединение к средству измерений – к процессу	Цена с НДС, руб.
Ответная часть для РМ-М31	DN25	под приварку	2560
	DN32		2675
	DN40		2865
	DN50		3650

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение разделителя с ТМ, ТМВ	Разделитель с ТМ (ТМВ) Ø63, 100, 150 (кроме завальцованных)	310
Объединение разделителя с ТМС-И, ТМС-ИВ	Разделитель с ТМС-И, ТМС-ИВ	310
Объединение разделителя с ЦМ-И (кл. т. 0,25 и ниже)	Разделитель с ЦМ-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)	260
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже)	Разделитель с ЦМ-С-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)	260
	Разделитель с ЦМ-С-ИВ (диапазон показаний −0,1...0,5 / 0,9 / 1,5 / 2,4 МПа)	260
Объединение разделителя с РД-2Р, РДД-2Р	Разделитель с РД-2Р, РДД-2Р, в том числе с капиллярными трубками	410
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И* (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)	260
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-ИВ* (диапазон показаний −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)	260
Точечная фиксация сваркой комплектов	РМ с ТМ (ТМВ) 21 серии	200
	РМ с ТМ (ТМВ) 21 серии и отводом-охладителем
	РМ с ТМС-И, ТМС-ИВ
Резьба присоединения NPT внутренняя — наружная	РМ	+10% к стоимости прибора
Ремонт комплектов с Разделителем, с повторным гидрозаполнением		от 430

* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

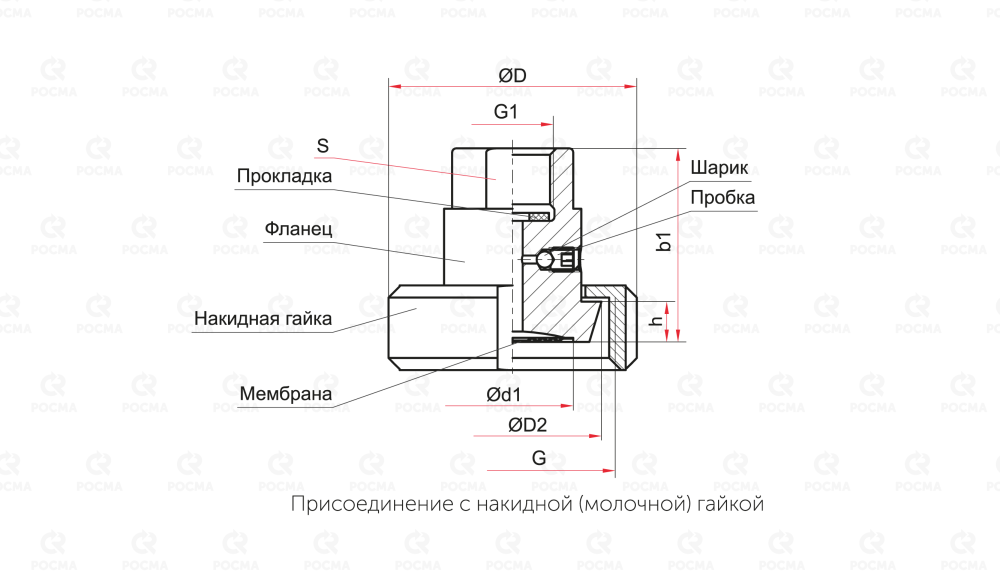

Чертежи

Основные размеры (мм), вес (кг), объем (мл)

Модель	Для труб*	D	D2	d1	b1	G (DIN405)	G1	S	h	Вес	Объем заполняемой жидкости	Объем вытесняемой жидкости
РМ-M31-DN25	29×1,5	62	44	30	44	Rd 52×1,6"	M20×1,5 или G½	30	10	0,45	6,5	3,0
РМ-M31-DN32	35×1,5	70	49,8	35		Rd 58×1,6"				0,55	6,7	3,2
РМ-M31-DN40	41×1,5	78	56,5	35		Rd 65×1,6"				0,65	7,0	3,5
РМ-M31-DN50	53×1,5	92	68,5	42	45	Rd 78×1,6"			11	0,70	7,4	3,9

* — наружный Ø × толщину стенки

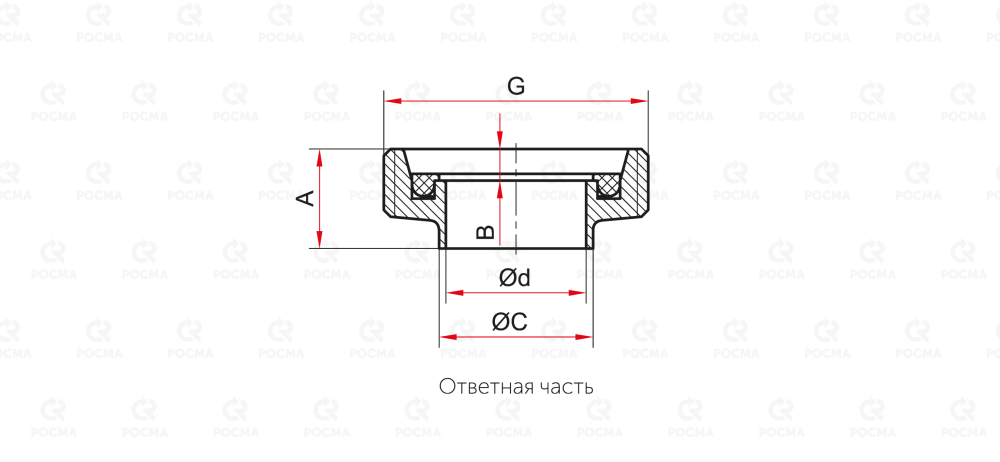

Основные размеры (мм), вес (кг)

Модель	C	d	A	B	G (DIN405)	Вес
ОЧ для РМ − М31 − DN25	28	25	22	7	Rd 52×1,6"	0,11
ОЧ для РМ − М31 − DN32	34	31			Rd 58×1,6"	0,13
ОЧ для РМ − М31 − DN40	40	37			Rd 65×1,6"	0,16
ОЧ для РМ − М31 − DN50	52	49			Rd 78×1,6"	0,21

Монтаж и эксплуатация

Разделители РМ-М31 предназначены для защиты датчиков давления, манометров и других приборов от агрессивных сред с взвешенными частицами. Рекомендуются для использования в пищевой и фармацевтической промышленности. Могут эксплуатироваться с приборами класса точности 0,25 и ниже. Подробнее — таблица Объединение с приборами.

Монтаж прибора на разделитель

Затянуть соединение до полной герметизации, но не превышая момент затяжки 20 Н·м.
Не допускается прикладывать усилие к корпусу прибора!
Вращать прибор можно только за штуцер с помощью гаечного ключа.
Для уплотнения резьбовых соединений использовать паронитовые, фторопластовые или медные прокладки.

Заполнение и настройка

Для заполнения используются жидкости: масло HF15 (соответствует стандартам NSF, InS, H1) или ПМС-20 (ГОСТ 13032-77).
Заполнять следует через заливное отверстие при помощи вакуумной установки.
Температура жидкости должна совпадать с рабочей для предотвращения искажений измерений.
Дополнительная погрешность компенсируется настройкой прибора в сборе с разделителем.

Перед монтажом к процессу нужно: проверить соответствие размеров и характеристик разделителя требованиям системы.

Особенности соединения

Разделитель РМ-М31 имеет конусную сопрягаемую поверхность и молочную гайку по DIN 11951.
Для подключения к системе следует использовать соответствующую ответную часть с уплотнительным кольцом.

В процессе эксплуатации нужно:

Регулярно проверять состояние прибора и герметичность соединений.
При обнаружении утечек следует подтянуть резьбу или заменить прокладку.
Проводить профилактическую очистку и техническое обслуживание.

Запрещается отсоединять разделитель от прибора при поставке в сборе или для поверки.

Рабочие параметры и ограничения

Необходимо соблюдать установленные параметры давления и температуры для прибора в сборе с разделителем.
При отсутствии давления стрелка прибора должна находиться в нулевой зоне.
Отклонение стрелки прибора — признак неисправности.

Очистка

Запрещается использование растворителей и абразивных материалов для очистки стекол приборов.

Ремонт и замена

В случае неисправности или повреждений (например, стекла) необходимо вывести прибор с разделителем из эксплуатации и направить в ремонт.
Не допускается использование при наличии повреждений или в нерабочем состоянии.

Объединение с приборами

Объединение с ТМ (кроме МТИ с классом точности 0,25)
РМ	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	-	-	-	-	+	+	+	+
М31-DN32	-	-	-	+	+	+	+	+
М31-DN40	-	-	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+

Объединение с ТМВ (кроме МТИ с классом точности 0,25)
РМ	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
М31-DN25	-	-	-	-	+	+
М31-DN32	-	-	+	+	+	+
М31-DN40	-	+	+	+	+	+
М31-DN50	+	+	+	+	+	+

Объединение с ТМС-И
РМ	0,6	1	1,6	2,5	4
М31-DN25	-	+	+	+	+
М31-DN32	+	+	+	+	+
М31-DN40	+	+	+	+	+
М31-DN50	+	+	+	+	+

Объединение с ТМС-ИВ
РМ	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
М31-DN25	-	-	-	-
М31-DN32	+	+	+	+
М31-DN40	+	+	+	+
М31-DN50	+	+	+	+

Объединение с ЦМ-И и ЦМ-С-И (кроме ЦМ-С с классом точности 0,1)
РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	+	+	+	+	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+	+

Объединение с ЦМ-С-ИВ (кроме ЦМ-С с классом точности 0,1)
РМ	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
М31-DN25	-	-	-	-	-	-
М31-DN32	-	-	-	-	+	+
М31-DN40	-	-	-	-	+	+
М31-DN50	-	-	+	+	+	+

Объединение с реле давления РД и РД с капиллярной трубкой
РМ	-0,05...0,3	-0,07...0,6	-0,02...0,8	0,1...1	0,5...1,6	0,5...2,4	0,5...3
М31-DN25	-	-	-	-	+	+	+
М31-DN32	-	-	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+

Объединение с реле давления РДД и РДД с капиллярной трубкой
РМ	0,05...0,2	0,05...0,4	0,1...0,6
М31-DN25	-	-	-
М31-DN32	-	-	-
М31-DN40	-	+	+
М31-DN50	+	+	+

Объединение с РПД-И (кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25)
РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	-	-	-	-	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+	+

Объединение с РПД-ИВ (кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25)
РМ	-0,1…0,1	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
М31-DN25	-	+	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+

Объединение:
«+» — возможно,
«–» — невозможно

Карта заказа

Тип	разделитель мембранный	РМ
Модель		М
Присоединение	с накидной гайкой	3
Заливное отверстие	есть	1
Резьба присоединения к средству измерения	М20х1,5	-
Резьба присоединения к средству измерения	G½	G
Номинальный размер мембраны DN, мм	25 / 32 / 40 / 50	DN25

Пример обозначения:
РМ – M31G – DN25

Тип	ответная часть	ОЧ
Предназначение для разделителя:	РМ-М31-DN25	для РМ-М31-DN25
	РМ-М31-DN32	для РМ-М31-DN32
	РМ-М31-DN40	для РМ-М31-DN40
	РМ-М31-DN50	для РМ-М31-DN50
