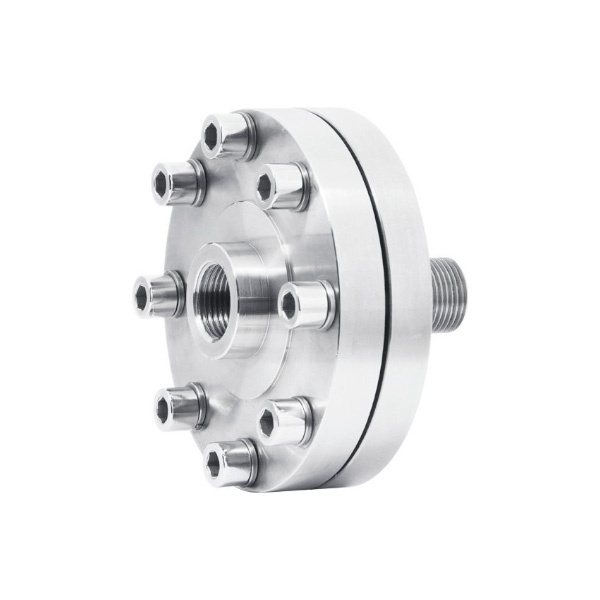

Мембранные разделители сред, штуцерное присоединение

РМ-С10

1 из 16

Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Область применения: все отрасли промышленности, где требуется защита прибора.

При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Низкие давления, РМ-Н11

ТМ	0…0,1 / 0,16 / 0,25 / 0,4
ТВ	−0,1…0
ТМВ	−0,1…0,06 / 0,15 / 0,3
ЦМ-И	0…0,1 / 0,16 / 0,25 / 0,4
ЦМ-ИВ	−0,1…0,15 / 0,3
ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4
ЦМ-С-ИВ	−0,1…0,3
РПД-И*	0...0,1 / 0,16 / 0,25 / 0,4
РПД-ИВ*	−0,1…0,1 / 0,15 / 0,3
РД**	−0,05…0,3
РДД**	0,05…0,2 / 0,4; 0,1…0,6

Средние давления, РМ-С10, РМ-С10м

ТМ	0…0,6 / 1 / 1,6 / 2,5
ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
ТМС-И	0…0,6 / 1 / 1,6 / 2,5
ТМС-ИВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
ЦМ-И	0…0,6 / 1 / 1,6 / 2,5
ЦМ-ИВ	−0,1…0,5*** / 0,9 / 1,5 / 2,4
ЦМ-С-И	0…0,6 / 1 / 1,6 / 2,5
ЦМ-С-ИВ	−0,1…0,5*** / 0,9 / 1,5 / 2,4
РПД-И*	0…0,6 / 1 / 1,6 / 2,5
РПД-ИВ*	−0,1…0,5*** / 0,9 / 1,5 / 2,4
РД**	−0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4
РДД**	0,1…0,6

Высокие давления РМ-В10, РМ-В10м

ТМ	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТМС-И	0…4 / 6 / 10
ЦМ-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ЦМ-С-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60
РПД-И*	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
РД**	0,5…3

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Материал корпуса

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: фторопластовое покрытие****, тантал, монель, хастеллой

Диаметр проходного отверстия, мм

Резьба присоединения

К средству измерений — внутренняя M20×1,5, G½, NPT½*****
К процессу — наружная М20×1,5 или G½, NPT½

Заливное отверстие

Низкие давления (РМ-Н11) — есть
Средние давления (РМ-С10, РМ-С10м) — нет
Высокие давления (РМ-В10, РМ-В10м) — нет

Разделительная жидкость

ПМС-20 (ГОСТ13032-77)

Объем, вытесняемый под действием максимального давления, мл

2,5

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТВ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ, РПД-И*, РПД-ИВ*)
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)****** и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И*)
— в сборе с реле давления РД или РДД напрямую или через капиллярную трубку

Техническая документация

ТУ 4212-004-4719015564-2013

* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
** — возможно прямое соединение через 1 или 2 капиллярные трубки
*** — только для РМ-С10
**** — кроме РМ-В10, РМ-В10м
***** — под заказ, только для приборов с ВПИ до 60 МПа включительно
****** — до 10 МПа

При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Мембранные разделители сред РМ-Н11, РМ-С10 и РМ-В10

Тип	Размер, мм	Присоединение	Присоединение к средству измерений — к процессу	Цена с НДС, руб.

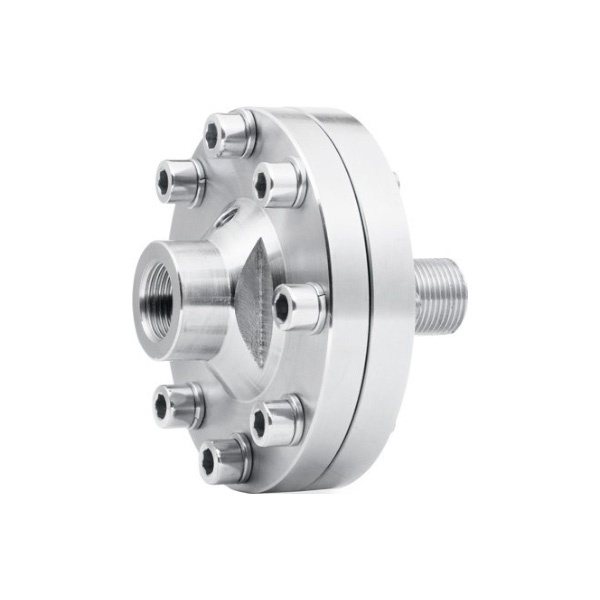

РМ-Н11	Ø97	штуцерное	внутренняя М20×1,5 — наружная М20×1,5 (G½)	7150
РМ-С10	Ø97 / Ø88			6870
РМ-С10м	Ø97 / Ø88			6540
РМ-В10	Ø77 / Ø58			6230
РМ-В10м	Ø77 / Ø58			5930

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение разделителя с ТМ (ТВ, ТМВ)	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных)	230
Объединение разделителя с ТМ (ТВ, ТМВ)	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом	500
Объединение разделителя с ТМС-И, ТМС-ИВ	Разделитель с ТМС-И, ТМС-ИВ	230
Объединение разделителя с ЦМ-И, ЦМ-ИВ	Разделитель с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже)	250
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ	Разделитель с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже)	250
Объединение разделителя с РД-2Р, РДД-2Р	Разделитель с РД-2Р, РДД-2Р, в том числе с капиллярными трубками	410
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И, РПД-ИВ	250
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И* и рукавом	420
Точечная фиксация сваркой комплектов	РМ с ТМ (ТВ, ТМВ) 21 серии	200
	РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом
	РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем
	РМ с ТМС-И, ТМС-ИВ
Дополнительное фторопластовое покрытие мембраны	РМ-Н11, РМ-С10	515
Резьба присоединения NPT внутренняя — наружная	РМ	+10% к стоимости прибора
Ремонт комплектов с Разделителем, с повторным гидрозаполнением	Разделитель с ТМ (ТВ, ТМВ)	от 430
	Разделитель с РПД	от 430

* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

Чертежи

Основные максимальные размеры (мм), вес (кг), объем (мл)

Модель	D	d1	d2	G	G1	b1	S	Вес	Объем заполняемой жидкости	Объем вытесняемой жидкости
РМ-Н11-М20×1,5	97	65	10	M20×1,5	M20×1,5	83	27	1,7	16,4	2,5
РМ-Н11-G½	97	65		G½		83		1,7	16,4
РМ-С10-М20×1,5	97	65		M20×1,5		72		1,5	15,6
РМ-С10-G½	97	65		G½		72		1,5	15,6
РМ-С10м-M20×1,5	88	58	7	M20×1,5		75		1,1	12,4
РМ-С10м-G½	88	58	9	G½		75		1,1	12,4
РМ-В10-М20×1,5	77	42	10	M20×1,5		87		1,3	11,4
РМ-В10-G½	77	42		G½		87		1,3	11,4
РМ-В10м-M20×1,5	58	38		M20×1,5		83		0,8	9,3
РМ-В10м-G½	58	38		G½		83		0,8	9,3

Монтаж и эксплуатация

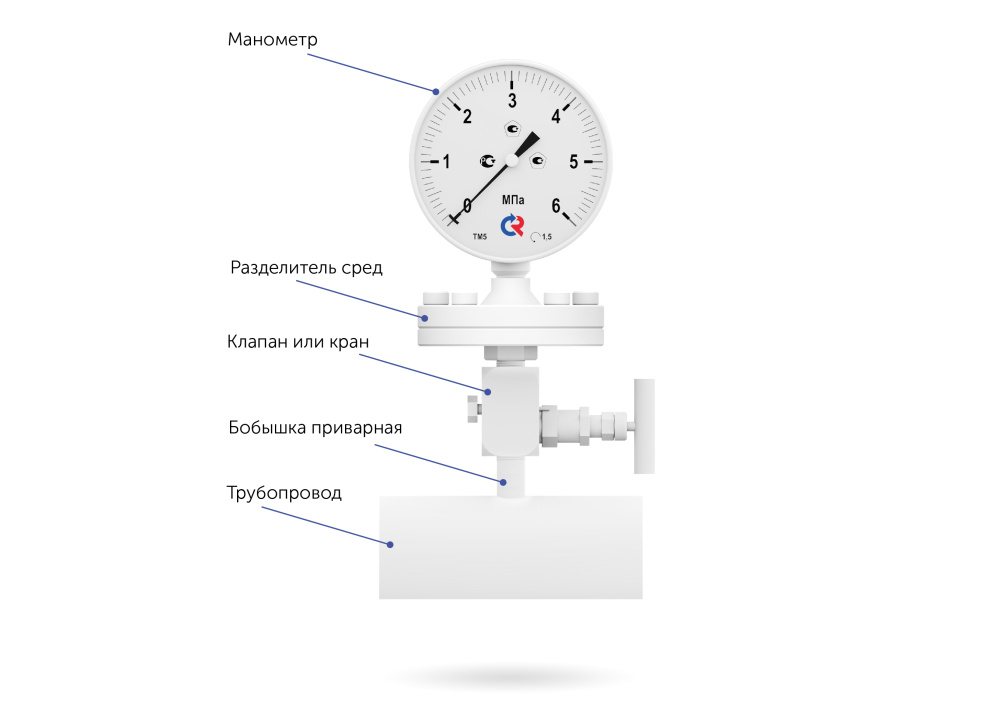

Для защиты чувствительного элемента манометра или датчика давленияот контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

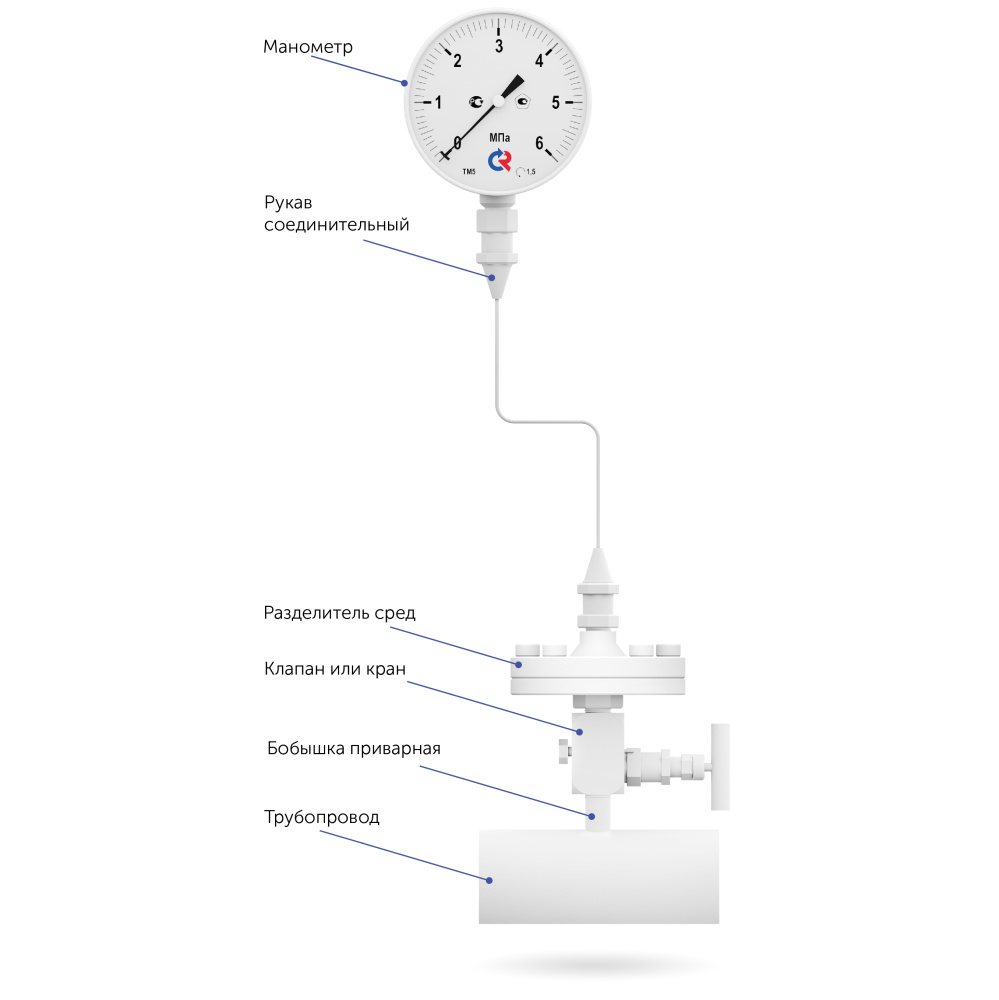

Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5м.

Карта заказа

Тип	разделитель мембранный			РМ
Диапазон давлений, МПа	Низкие	ТМ	0…0,1 / 0,16 / 0,25 / 0,4	Н
		ТВ	−0,1…0
		ТМВ	−0,1…0,06 / 0,15 / 0,3
		ЦМ-И	0…0,1 / 0,16 / 0,25 / 0,4
		ЦМ-ИВ	−0,1…0,15 / 0,3
		ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4
		ЦМ-С-ИВ	−0,1…0,3
		РД	−0,05…0,3
		РДД	0,05…0,2 / 0,4; 0,1…0,6
		РПД-И	0…0,1 / 0,16 / 0,25 / 0,4
		РПД-ИВ	−0,1…0,1 / 0,15 / 0,3
	Средние	ТМ	0…0,6 / 1 / 1,6 / 2,5	С
		ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
		ТМС-И	0…0,6 / 1 / 1,6 / 2,5
		ТМС-ИВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
		ЦМ-И	0…0,6 / 1 / 1,6 / 2,5
		ЦМ-ИВ	−0,1…0,5* / 0,9 / 1,5 / 2,4
		ЦМ-С-И	0…0,6 / 1 / 1,6 / 2,5
		ЦМ-С-ИВ	−0,1…0,5* / 0,9 / 1,5 / 2,4
		РД	−0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4
		РДД	0,1…0,6
		РПД-И	0…0,6 / 1 / 1,6 / 2,5
		РПД-ИВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	Высокие	ТМ	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100	В
		ТМС-И	0…4 / 6 / 10
		ЦМ-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
		ЦМ-С-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60
		РД	0,5…3
		РПД-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
Присоединение	штуцерное			1
Заливное отверстие	нет			0
Заливное отверстие	есть			1
Исполнение (габариты)	стандартное			-
Исполнение (габариты)	уменьшенное			м
Резьба присоединения				М20×1,5 / G½ / NPT½

Пример обозначения: РМ – С10 – M20×1,5

Аналоги

Росма	Манотомь	Физтех	Юмас	БД	Саранский приборостроительный завод	Wika
РМ-Н11	РМ-5319	РМ-5319	РМФЗ-Р	DA DВ	РМ-5319	990.10 990.40
РМ-С10
РМ-С10м
РМ-В10	РМ-5321	РМ-5321 РМ-5324	РМФЗ-С	DG	РМ-5321	990.34
РМ-В10м	РМ-5321	РМ-5321 РМ-5324	РМФЗ-С	DG	РМ-5321	990.34
