Мембранные разделители сред, штуцерное присоединение с клэмповым хомутом

РМ – К11G – 3⁄2 в комплекте с резьбовой ОЧ

1 из 6

Тип РМ (штуцерное присоединение с клэмповым хомутом). Мембранные разделители с клэмповым хомутом tri clamp предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Разделители с присоединением tri clamp находят широкое применение в фармацевтической, пищевой и химической промышленности благодаря особой конструкции, которая обеспечивает простоту демонтажа для очистки или замены разделителя. Мембранные разделители способны выдержать обработку паром при очистке, что обеспечивает гигиеническое присоединение, а используемые материалы (нержавеющая сталь и заполняющая жидкость HF32) позволяют использовать данные разделители при производстве продуктов питания.

Область применения: нефтяная, пищевая и фармацевтическая промышленность.

При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

От -0,1 до 4

Подробнее — таблица Объединение с приборами

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Корпус разделителя

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой

Хомут клэмпа

Нержавеющая сталь 08Х18Н10

Ответная часть

— резьбовая, нержавеющая сталь 08Х17Н13М2
— под приварку, нержавеющая сталь 08Х17Н13М2

В комплекте: силиконовая прокладка

Номинальный диаметр DN, дюйм

1 / 3⁄2 / 2 / 5⁄2

Способ присоединения к средству измерений*

Внутренняя резьба M20×1,5 или G½

Способ присоединения к процессу*

Резьбовая ответная часть — наружная резьба M20×1,5 или G½
Ответная часть под приварку

* — под заказ другие резьбы

Заливное отверстие

Есть

Разделительная жидкость

1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1).
2. ПМС–20 (ГОСТ13032–77)

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ, РПД-И**, РПД-ИВ**)
** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

Техническая документация

ТУ 4212-004-4719015564-2013

При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

Чертежи Монтаж и эксплуатация Объединение с приборами Документы Карта заказа Скачать Аналоги Частые вопросы Где купить?

Мембранные разделители сред РМ-К11

Тип	Размер мембраны DN, дюйм	Тип присоединения	Резьба присоединения к средству измерений — к процессу	Цена с НДС, руб.
РМ-К11 (в комплекте с резьбовой ответной частью)	1	штуцерное	внутренняя М20×1,5 (G½) — наружная М20×1,5 (G½)	6510
	3⁄2			6975
	2			7720
	5⁄2			9320
РМ-К11 (в комплекте с ответной частью под приварку)	1		внутренняя М20×1,5 (G½) — под приварку	5920
	3⁄2			6340
	2			7020
	5⁄2			8470

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение разделителя с ТМ, ТМВ	Разделитель с ТМ (ТМВ) Ø63, 100, 150 (кроме завальцованных)	310
Объединение разделителя с ТМС-И, ТМС-ИВ	Разделитель с ТМС-И, ТМС-ИВ	310
Объединение разделителя с ЦМ-И (кл. т. 0,25 и ниже)	Разделитель с ЦМ-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)	260
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже)	Разделитель с ЦМ-С-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)	260
	Разделитель с ЦМ-С-ИВ (диапазон показаний −0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)	260
Объединение разделителя с РД-2Р, РДД-2Р	Разделитель с РД-2Р, РДД-2Р, в том числе с капиллярными трубками	410
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И* (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)	260
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-ИВ* (диапазон показаний −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)	260
Точечная фиксация сваркой комплектов	РМ с ТМ (ТМВ) 21 серии	200
	РМ с ТМ (ТМВ) 21 серии и отводом-охладителем
	РМ с ТМС-И, ТМС-ИВ
Резьба присоединения NPT внутренняя — наружная	РМ	+10% к стоимости прибора
Ремонт комплектов с Разделителем, с повторным гидрозаполнением		от 430

* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

Чертежи

Основные размеры (мм), вес (кг), объем (мл)

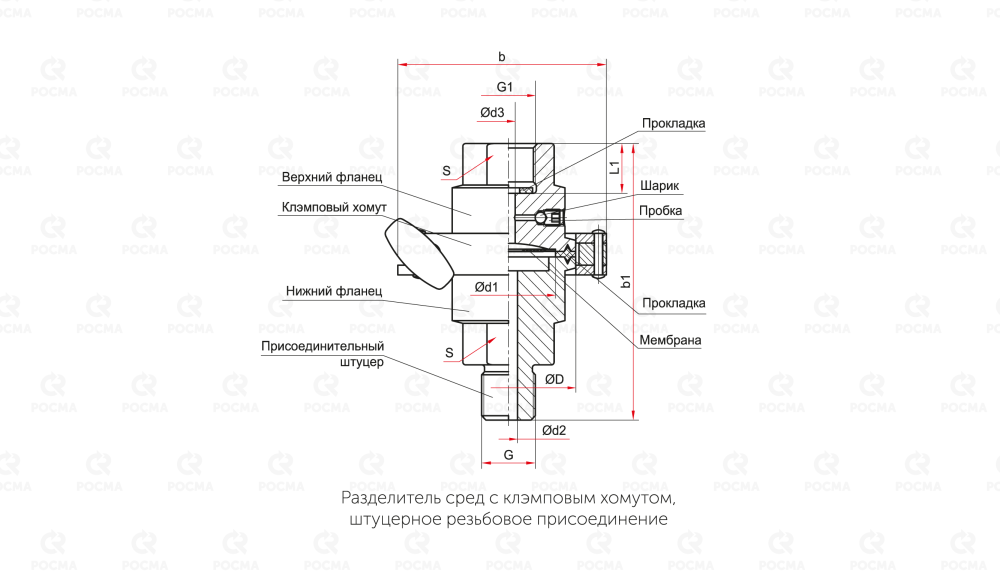

Модель	D	d1	d2	d3	b	b1	G	G1	L1	S	Вес	Объем заполняемой жидкости	Объем вытесняемой жидкости
РМ-K11-1	50,5	35	10	7	82	100	M20×1,5 или G½	M20×1,5 или G½	18	30	0,86	7,3	3,2
РМ-K11- 3⁄2	50,5	35			82						0,86	7,5	3,3
РМ-K11-2	64	42			99						1,15	7,9	4,0
РМ-K11- 5⁄2	77,5	58			112						1,61	8,5	4,1

Основные размеры (мм), вес (кг), объем (мл)

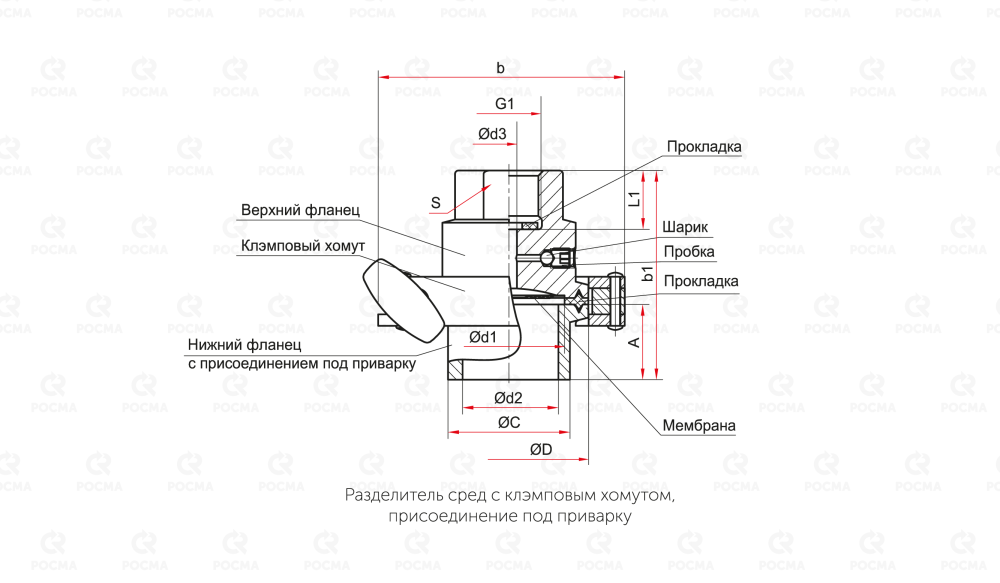

Модель	D	d1	d2	d3	b	b1	A	C	G1	L1	Вес	Объем заполняемой жидкости	Объем вытесняемой жидкости
РМ-K11-1	50,5	35	22	7	82	53	13	25	M20×1,5 или G½	18	0,54	7,3	3,2
РМ-K11- 3⁄2	50,5	35	35		82			38			0,54	7,5	3,3
РМ-K11-2	64	42	47		99			51			0,72	7,9	4,0
РМ-K11- 5⁄2	77,5	58	60		112			64			0,99	8,5	4,1

Монтаж и эксплуатация

Разделители РМ-К11 предназначены для защиты датчиков давления, манометров и других приборов от агрессивных сред с взвешенными частицами. Рекомендуются для использования в нефтяной, пищевой и фармацевтической промышленности. Могут эксплуатироваться с приборами класса точности 0,25 и ниже. Подробнее — таблица Объединение с приборами.

Монтаж прибора на разделитель

Затянуть соединение до полной герметизации, но не превышая момент затяжки 20 Н·м.
Не допускается прикладывать усилие к корпусу прибора!
Вращать прибор можно только за штуцер с помощью гаечного ключа.
Для уплотнения резьбовых соединений использовать паронитовые, фторопластовые или медные прокладки.

Заполнение и настройка

Для заполнения используются жидкости: масло HF15 (соответствует стандартам NSF, InS, H1) или ПМС-20 (ГОСТ 13032-77).
Заполнять следует через заливное отверстие при помощи вакуумной установки.
Температура жидкости должна совпадать с рабочей для предотвращения искажений измерений.
Дополнительная погрешность компенсируется настройкой прибора в сборе с разделителем.

Перед монтажом к процессу нужно: проверить соответствие размеров и характеристик разделителя требованиям системы.

Особенности соединения

Конструкция разделителя РМ-К11 включает быстросъемное соединение с ответной частью при помощи клэмпового хомута. Ответная часть может иметь штуцерное присоединение к процессу при помощи наружной резьбы или иметь разделку под приварку. Ответная часть снабжена уплотнительным кольцом.

В процессе эксплуатации нужно:

Регулярно проверять состояние прибора и герметичность соединений.
При обнаружении утечек следует подтянуть резьбу или заменить прокладку.
Проводить профилактическую очистку и техническое обслуживание.

Запрещается отсоединять разделитель от прибора при поставке в сборе или для поверки.

Рабочие параметры и ограничения

Необходимо соблюдать установленные параметры давления и температуры для прибора в сборе с разделителем.
При отсутствии давления стрелка прибора должна находиться в нулевой зоне.
Отклонение стрелки прибора — признак неисправности.

Очистка

Запрещается использование растворителей и абразивных материалов для очистки стекол приборов.

Ремонт и замена

В случае неисправности или повреждений (например, стекла) необходимо вывести прибор с разделителем из эксплуатации и направить в ремонт.
Не допускается использование при наличии повреждений или в нерабочем состоянии.

Объединение с приборами

Объединение с ТМ (кроме МТИ с классом точности 0,25)
РМ	0,16	0,25	0,4	0,6	1	1,6	2,5	4
K11-1	-	-	+	+	+	+	+	+
K11-3⁄2	-	-	+	+	+	+	+	+
K11-2	-	+	+	+	+	+	+	+
K11-5⁄2	+	+	+	+	+	+	+	+

Объединение с ТМВ (кроме МТИ с классом точности 0,25)
РМ	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
K11-1	-	-	-	+	+	+
K11-3⁄2	-	-	-	+	+	+
K11-2	+	+	+	+	+	+
K11-5⁄2	+	+	+	+	+	+

Объединение с ТМС-И
РМ	0,6	1	1,6	2,5	4
K11-1	+	+	+	+	+
K11-3⁄2	+	+	+	+	+
K11-2	+	+	+	+	+
K11-5⁄2	+	+	+	+	+

Объединение с ТМС-ИВ
РМ	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
K11-1	+	+	+	+
K11-3⁄2	+	+	+	+
K11-2	+	+	+	+
K11-5⁄2	+	+	+	+

Объединение с ЦМ-И и ЦМ-С-И (кроме ЦМ-С с классом точности 0,1)
РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
K11-1	+	+	+	+	+	+	+	+	+
K11-3⁄2	+	+	+	+	+	+	+	+	+
K11-2	+	+	+	+	+	+	+	+	+
K11-5⁄2	+	+	+	+	+	+	+	+	+

Объединение с ЦМ-С-ИВ (кроме ЦМ-С с классом точности 0,1)
РМ	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
K11-1	-	-	-	-	+	+
K11-3⁄2	-	-	-	+	+	+
K11-2	-	-	+	+	+	+
K11-5⁄2	-	+	+	+	+	+

Объединение с реле давления РД и РД с капиллярной трубкой
РМ	-0,05...0,3	-0,07...0,6	-0,02...0,8	0,1...1	0,5...1,6	0,5...2,4	0,5...3
K11-1	-	-	-	-	+	+	+
K11-3⁄2	-	-	+	+	+	+	+
K11-2	+	+	+	+	+	+	+
K11-5⁄2	+	+	+	+	+	+	+

Объединение с реле давления РДД и РДД с капиллярной трубкой
РМ	0,05...0,2	0,05...0,4	0,1...0,6
K11-1	-	-	-
K11-3⁄2	-	-	-
K11-2	-	+	+
K11-5⁄2	+	+	+

Объединение с РПД-И (кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25)
РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
K11-1	-	-	-	+	+	+	+	+	+
K11-3⁄2	-	+	+	+	+	+	+	+	+
K11-2	+	+	+	+	+	+	+	+	+
K11-5⁄2	+	+	+	+	+	+	+	+	+

Объединение с РПД-ИВ (кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25)
РМ	-0,1…0,1	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
K11-1	+	+	+	+	+	+	+
K11-3⁄2	+	+	+	+	+	+	+
K11-2	+	+	+	+	+	+	+
K11-5⁄2	+	+	+	+	+	+	+

Объединение:
«+» — возможно,
«–» — невозможно

Карта заказа

Тип	разделитель мембранный	РМ
Модель		К
Присоединение	штуцерное с клэмповым хомутом	1
Заливное отверстие	есть	1
Резьба присоединения к средству измерения	М20×1,5	-
Резьба присоединения к средству измерения	G½	G
Номинальный размер DN, дюйм	1 / 3⁄2 / 2 / 5⁄2	3⁄2
Ответная часть	резьбовая	-
Ответная часть	под приварку	под приварку
